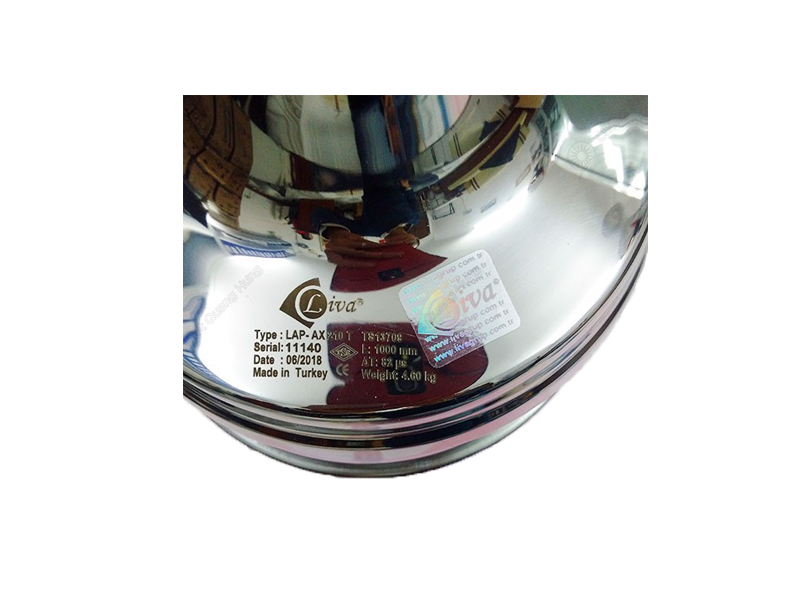

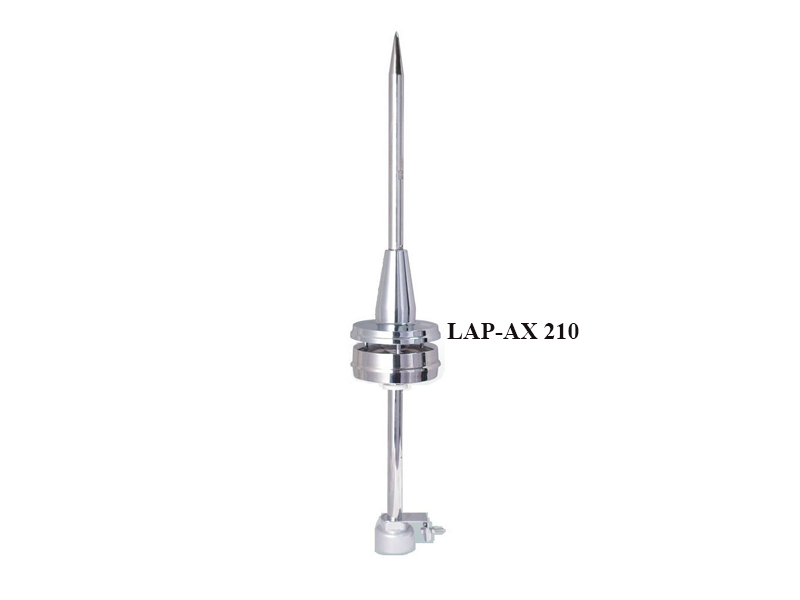

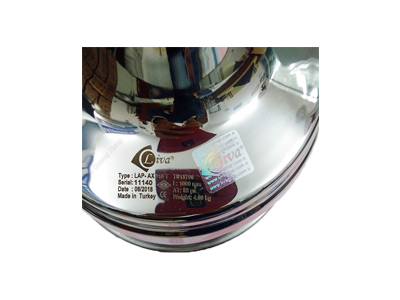

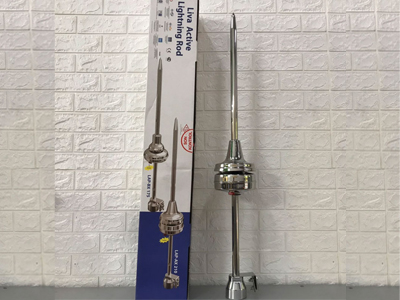

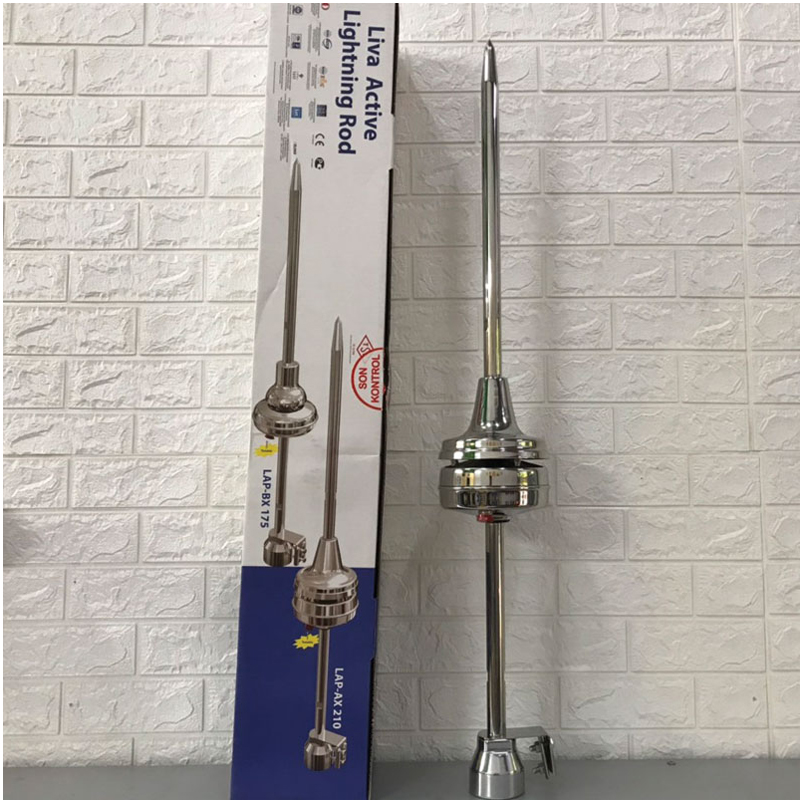

صاعقه گیر اکتیو لیوا مدل LAP AX 210 محصول شرکت LIVA Group ترکیه با زمان تقدم دریافت جریان صاعقه (دلتا تی) 82 میکروثانیه شعاع پوشش حداکثر 131 متر را ارایه می نماید. این شعاع پوشش صاعقه گیر لیوا LAP AX 210 را جهت استفاده در محیط های باز با نیاز پوشش وسیع کارآمد نموده است. شرکت تولید کننده برای صاعقه گیر لیوا 210 ، دلتا تی 82 میکروثانیه را ادعا کرده است که بر خلاف استاندارد های فرانسوی ، دلتا تی نمیتواند بالای 60میکروثانیه باشد ( معادل حداکثر 120 متر در اختلاف ارتفاع 60 متر ) . بنابراین جهت استفاده از صاعقه گیر لیوا 210 می بایست کمی محتاطانه به شعاع پوشش جهت بکارگیری در پروژه توجه کرد . از ویژگی های صاعقه گیر لیوا LAP AX 210 می توان به موارد زیر اشاره نمود : - جنس بدنه استیل ضد زنگ و مقاوم در برابر خوردگی ، پوسیدگی و مواد شیمیایی - مجهز به رابط دوبل ارتباط با هادی نزولی بر روی بدنه اصلی و عدم نیاز اتصال هادی نزولی به پایه نیم متری جداگانه - دارای گارانتی 30 سال شرکت اصلی (لیوا ترکیه) - تولید شده بر اساس استاندارد NFC 17 102 - دارای استاندارد های CE اروپا و GOST [ جهت استعلام قیمت ، مشاوره فنی در خصوص صاعقه گیر اکتیو لیوا ، صاعقه گیر LAP -AX 210 ، صاعقه گیر لیوا 210 ، صاعقه گیر لیوا AX 210 با ما در تماس باشید] شرکت الکترو توان نماینده شرکت LIVA group و صاعقه گیر اکتیو لیوا ، ارایه دهنده مشاوره ، اجرا و فروش سیستم های صاعقه گیر و ارت با ضمانت یکسال در ایران می باشد.

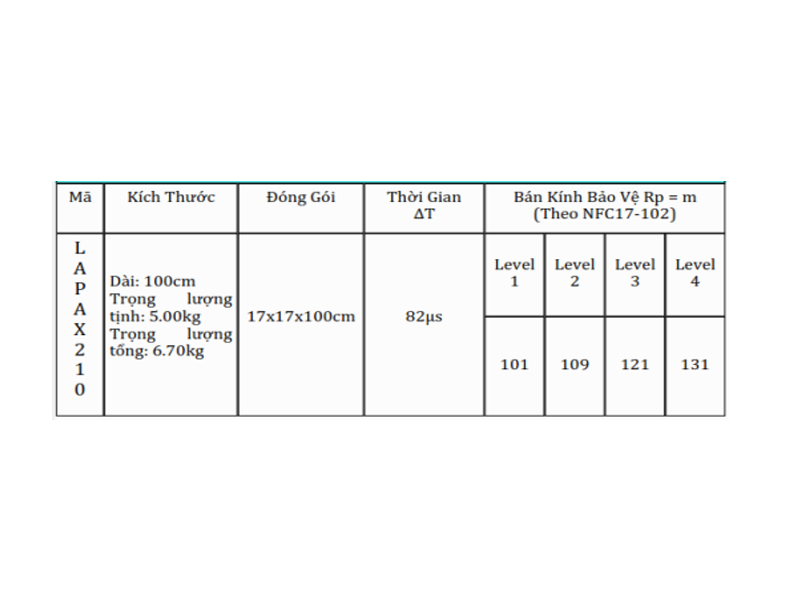

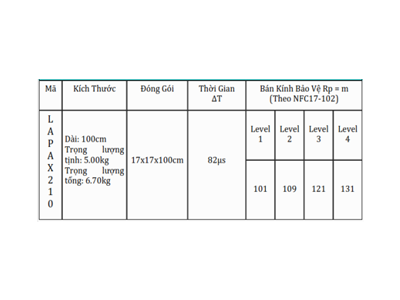

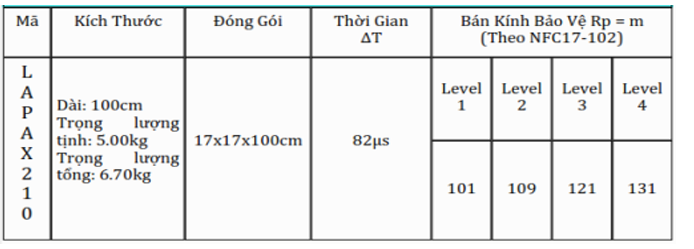

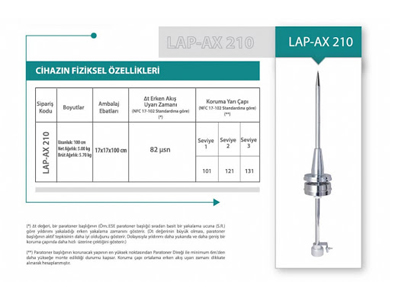

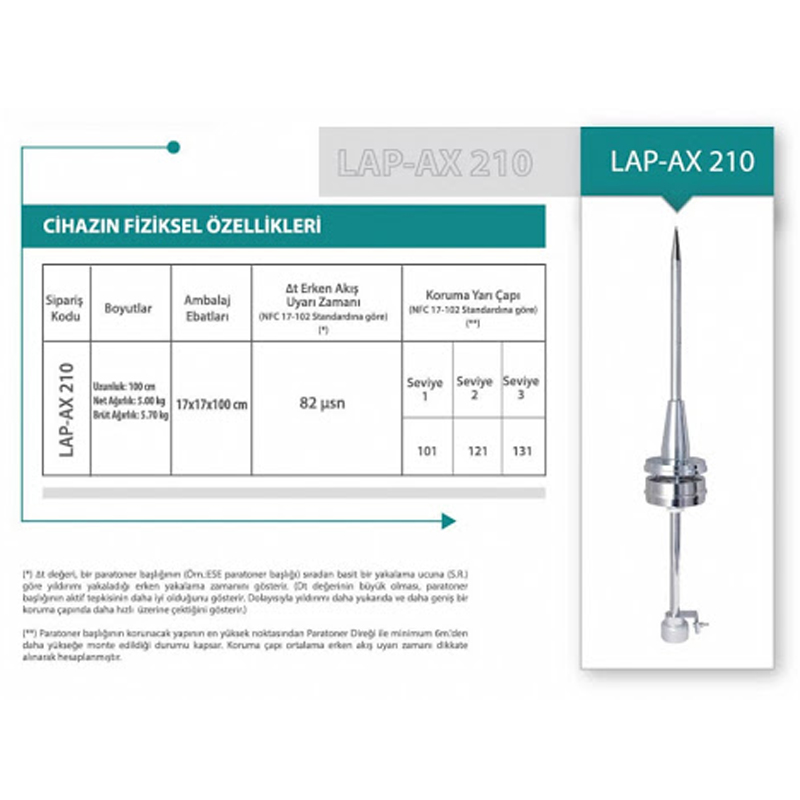

شعاع پوشش صاعقه گیر لیوا AX210 در تصویر روبرو نشان داده شده است. صاعقه گیر لیوا AX 210 در اختلاف ارتفاع 5 متر ، شعاع 101 متر در کلاس 1 حفاظتی ( احتمال جذب صاعقه 98%) ، شعاع 109 متر در کلاس 2 حفاظتی ( احتمال جذب صاعقه 95%) ، شعاع 121 متر در کلاس 3 حفاظتی ( احتمال جذب صاعقه 90%) و شعاع 131 متر در کلاس 4 حفاظتی ( احتمال جذب صاعقه 80%) را ارایه می نماید. در خصوص ارتفاع نصب بالاتر شرکت Liva group اطلاعات دیگری را برای صاعقه گیر لیوا AX 210 ارایه نداده است و فرض بر نصب روی دکل 5 متری می باشد.
صاعقه گیر اکتیو لیوا مانند تمامی صاعقه گیر های اکتیو اصول یکسانی دارد .

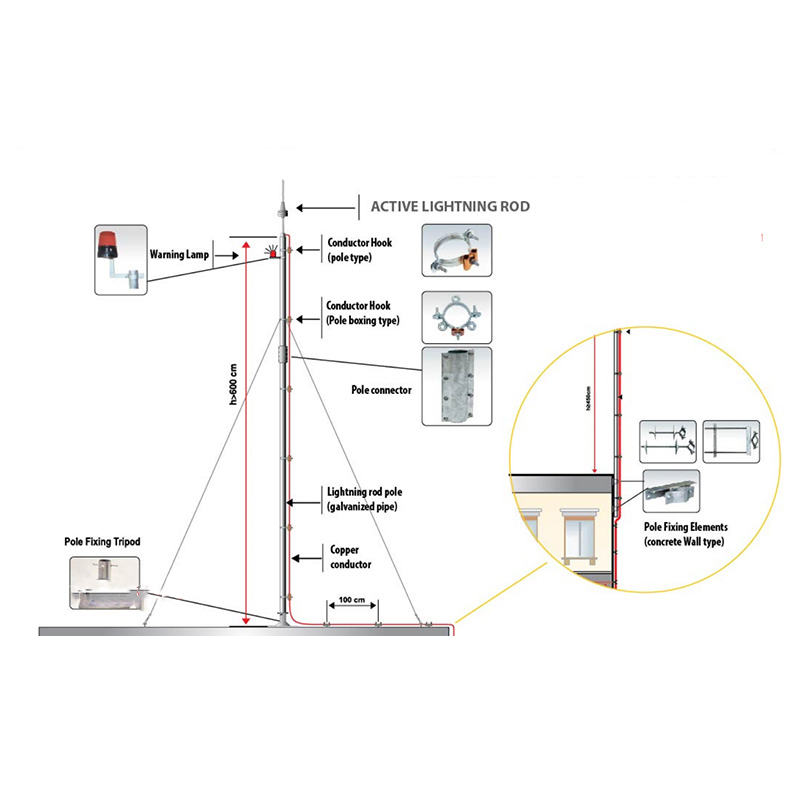

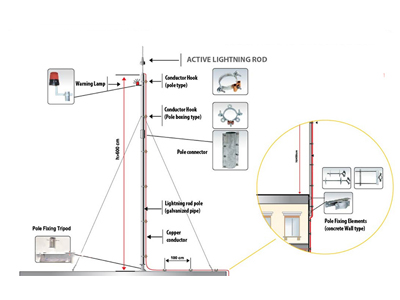

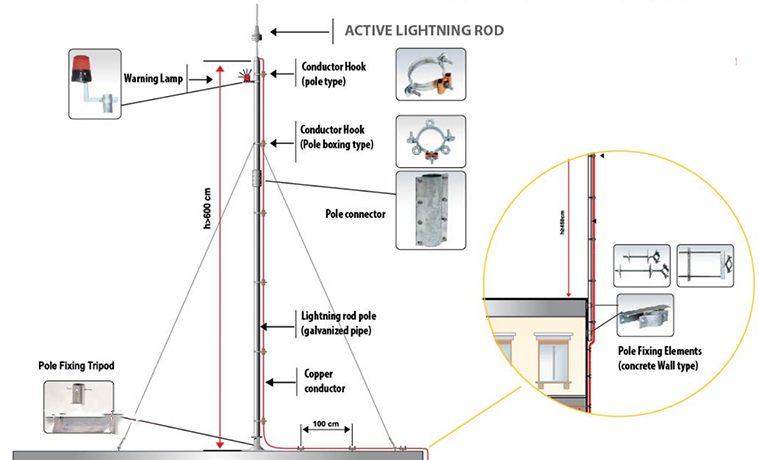

این صاعقه گیر توسط یک رابط پایه نیم متری (که در قسمت انتهایی سری صاعقه گیر پیچ میشود) به پایه دکل نصب گردیده و با دو عدد کلمپی بزرگ مجهز به دو فک متحرک محکم میگردد. پایه دکل استاندارد برای این صاعقه گیر یک پایه دکل به ارتفاع 5 متر بصورت تلسکوپی و مجهز به پلیت دوبل لولادار است . در این روش پلیت زیرین دکل به سر ستون های ساختمان جوش داده شده ، سپس در حالت افقی (بدون نیاز به بالابر) سکشن های دیگر دکل بصورت تلسکوپی بر روی یکدیگر سوار گردیده ، صاعقه گیر و رابط روی سکشن انتهایی نصب شده و هادی نزولی با بست کمربندی استیل به بدنه دکل محکم میگردد. پس از انجام مراحل فوق ، به راحتی دکل مجهز به لولا را به حالت عمودی برگردانده و سپس پلیت بالایی به پلیت قبلی (زیرین) جوش داده میشود.
نصب چراغ هشدار دهنده چشمک زن در مواردی که پروژه نزدیک فرودگاه و یا باند پرواز باشد و یا در محل هلی شات یک برج باشد ضروری است و در غیر اینصورت بصورت یک آپشن تلقی گردیده و در فرآیند جذب و دفع صاعقه اثری ندارد.
صاعقه گیر لیوا 210 دارای استانداردهای زیر می باشد :
1- تست در آزمایشگاه METU فشار قوی ترکیه بر اساس استاندارد NFC 17102 (appendix C)
2- تست در آزمایشگاه CNAS فشار قوی چین بر اساس استاندارد NFC 17102 (appendix C)
3- تست در آزمایشگاه LCOE فشار قوی اسپانیا بر اساس استاندارد NFC 17102 (appendix C)
4- تست در آزمایشگاه HIZAL فشار قوی ترکیه بر اساس استاندارد NFC 17102 (appendix C)
و تمامی تست ها با موفقیت انجام شده است .
1- صاعقه گیر لیوا در آزمایشگاه فشار قوی METU ترکیه تحت جریان 100 کیلو آمپر قرار گرفته و هیچگونه تغییری در مشخصات فنی و تاب آوری آن ایجاد نگردیده است.
2- صاعقه گیر لیوا در آزمایشگاه SIGMA تحت جریان ضربه 115 کیلو آمپر بر اساس استاندارد TS EN 50164 -1 قرار گرفته و هیچگونه تغییری در مشخصات فنی و تاب آوری آن ایجاد نگردیده است.
3- صاعقه گیر لیوا در آزمایشگاه LCOE اسپانیا که آزمایشگاهی با تاییدیه بین المللی می باشد ، تحت جریان 100 کیلو آمپر ضربه با شکل موج 10/350 میکروثانیه قرار گرفته و مورد تایید قرار گرفته است
4- صاعقه گیر لیوا در آزمایشگاه فشار قوی HIZAL ترکیه تحت جریان 100 کیلو آمپری قرار گرفته و هیچگونه تغییری در مشخصات فنی و تاب آوری آن ایجاد نگردیده است.
صاعقه گیر لیوا بر اساس استاندارد TS 3033 EN 60529 در آزمایشگاه های اروپایی European Accreditation Association (EA) و International Labratoary Accreditation Association (ILAC) مورد بررسی قرار گرفته و مورد تایید می باشد.
