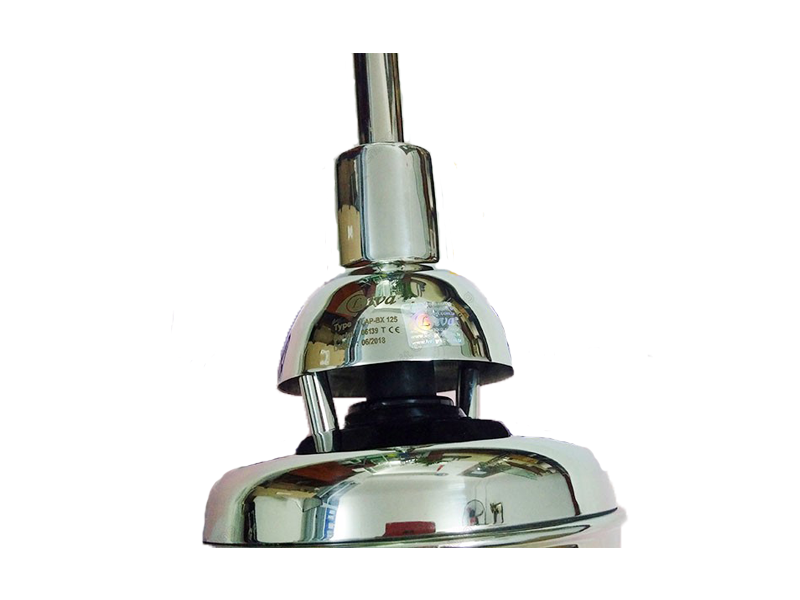

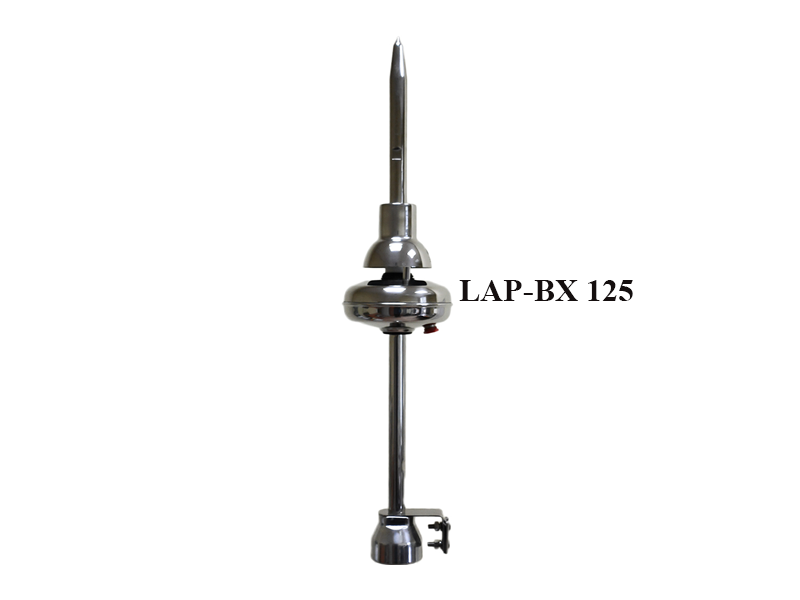

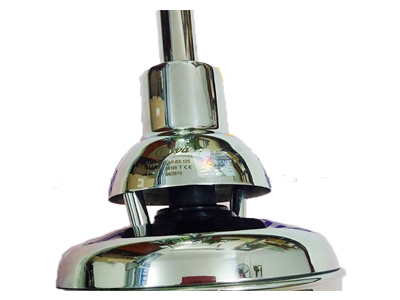

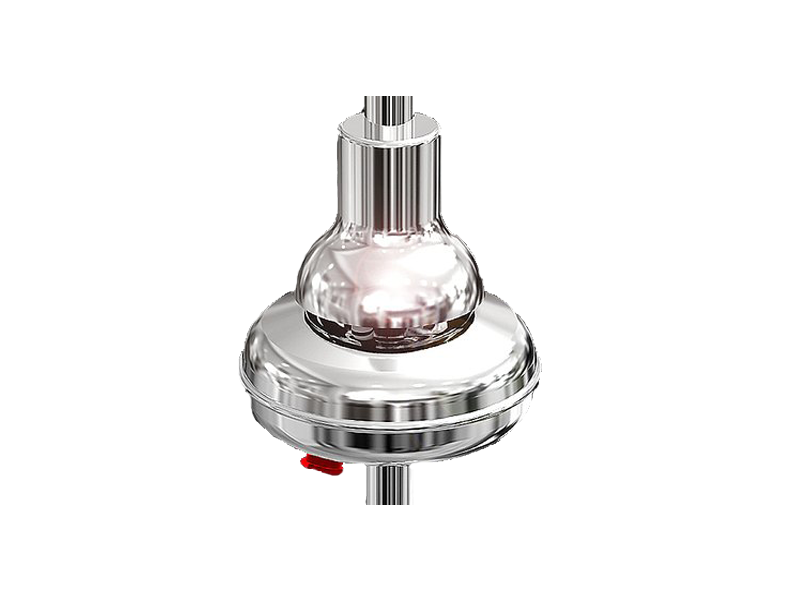

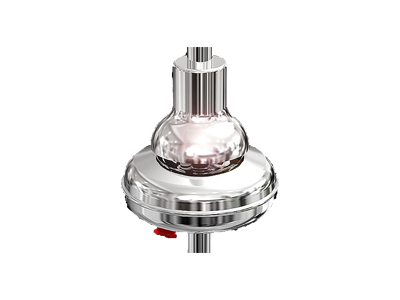

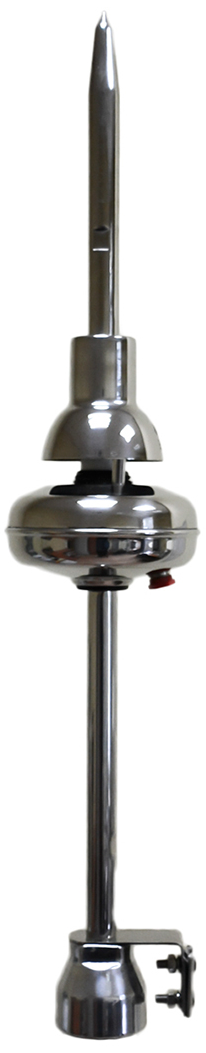

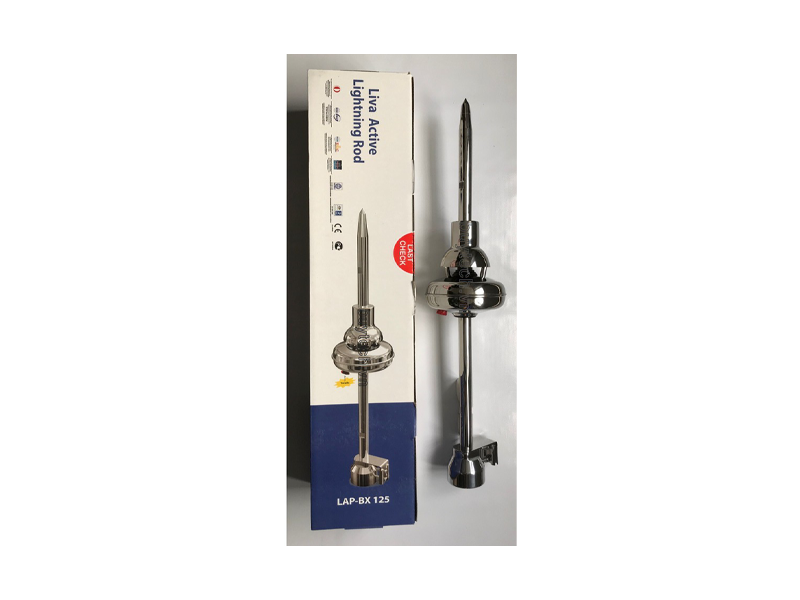

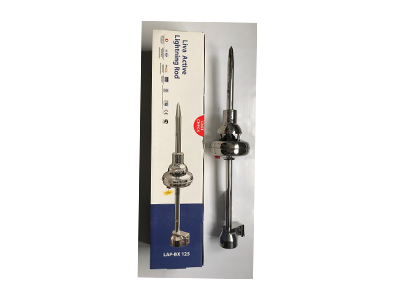

راد اکتیو لیوا یا همان صاعقه گیر لیوا LAP BX 125 ، از جمله صاعقه گیر های الکترونیکی ( راد الکترونیکی) با شعاع پوشش حداکثر 84 متر در کلاس حفاظتی 4 و اختلاف ارتفاع 5 متر و زمان تقدم دریافت جریان صاعقه 40 میکرو ثانیه می باشد. شعاع گوی یونیزه صاعقه گیر لیوا LAP BX 125 نیز 40 متر است که محاسبات تعیین شعاع پوشش نیز بر این اساس و روش گوی غلطان انجام می پذیرد. از ویژگی های کلی صاعقه گیر لیوا BX 125 می توان به موارد زیر اشاره نمود : - جنس بدنه استیل ضد زنگ و مقاوم در برابر خوردگی ، پوسیدگی و مواد شیمیایی - مجهز به رابط دوبل ارتباط با هادی نزولی بر روی بدنه اصلی و عدم نیاز اتصال هادی نزولی به پایه نیم متری جداگانه - دارای گارانتی 30 سال شرکت اصلی (لیوا ترکیه) - تولید شده بر اساس استاندارد NFC 17 102 - دارای استاندارد های CE اروپا و GOST صاعقه گیر لیوا 125 با شعاع پوششی که دارد در پروژه های متوسط که نیاز به پوشش خیلی گسترده ندارند مورد استفاده قرار میگیرد. جنس بدنه استیل صاعقه گیر لیوا BX 125 آن را در برابر خوردگی ، رطوبت و مواد شیمیایی کاملا مقاوم نموده و می توان از آن در شرجی ترین مناطق ایران و همچنین محوطه های پتروشیمی و نفت و گاز که بخارات شیمیایی دارند با قابلیت اطمینان بالا استفاده نمود. [ جهت استعلام قیمت ، مشاوره فنی در خصوص راد اکتیو لیوا ، صاعقه گیر لیوا BX 125 ، صاعقه گیر لیوا 125 ، صاعقه گیر لیوا LAP BX 125 با ما در تماس باشید] شرکت الکترو توان نماینده شرکت LIVA group و صاعقه گیر اکتیو لیوا ، ارایه دهنده مشاوره ، اجرا و فروش سیستم های صاعقه گیر و ارت با ضمانت یکسال در ایران می باشد.

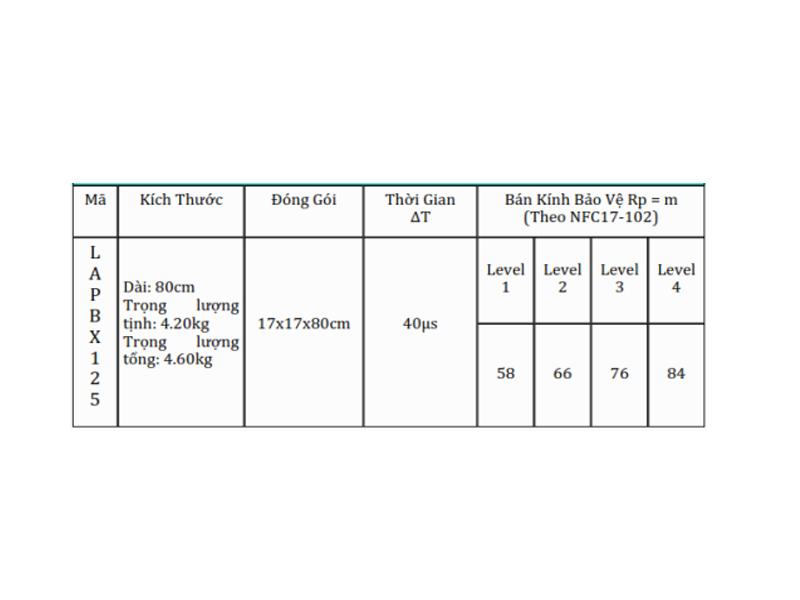

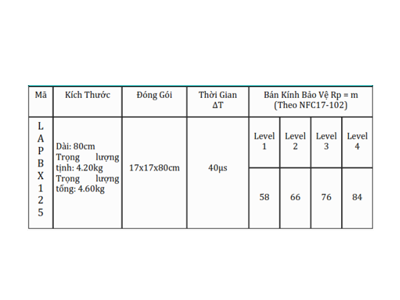

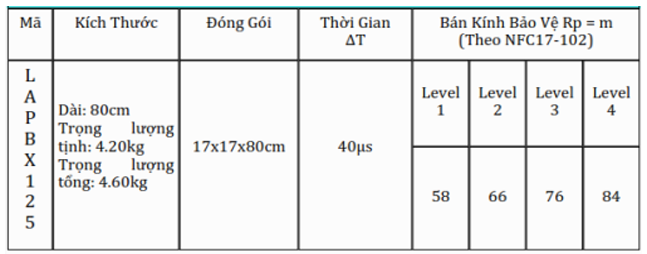

شعاع پوشش صاعقه گیر لیوا BX 125 در تصویر روبرو نشان داده شده است. صاعقه گیر لیوا 125 در اختلاف ارتفاع 5 متر ، شعاع 58 متر در کلاس 1 حفاظتی ( احتمال جذب صاعقه 98%) ، شعاع 66 متر در کلاس 2 حفاظتی ( احتمال جذب صاعقه 95%) ، شعاع 76 متر در کلاس 3 حفاظتی ( احتمال جذب صاعقه 90%) و شعاع 84 متر در کلاس 4 حفاظتی ( احتمال جذب صاعقه 80%) را ارایه می نماید. در خصوص ارتفاع نصب بالاتر شرکت Liva group اطلاعات دیگری را برای صاعقه گیر لیوا 125 ارایه نداده است و فرض بر نصب روی دکل 5 متری می باشد.
راد اکتیو لیوا مانند تمامی صاعقه گیر های اکتیو اصول یکسانی دارد .
این صاعقه گیر توسط یک رابط پایه نیم متری (که در قسمت انتهایی سری صاعقه گیر پیچ میشود) به پایه دکل نصب گردیده و با دو عدد کلمپی بزرگ مجهز به دو فک متحرک محکم میگردد. پایه دکل استاندارد برای این صاعقه گیر یک پایه دکل به ارتفاع 5 متر بصورت تلسکوپی و مجهز به پلیت دوبل لولادار است . در این روش پلیت زیرین دکل به سر ستون های ساختمان جوش داده شده ، سپس در حالت افقی (بدون نیاز به بالابر) سکشن های دیگر دکل بصورت تلسکوپی بر روی یکدیگر سوار گردیده ، صاعقه گیر و رابط روی سکشن انتهایی نصب شده و هادی نزولی با بست کمربندی استیل به بدنه دکل محکم میگردد. پس از انجام مراحل فوق ، به راحتی دکل مجهز به لولا را به حالت عمودی برگردانده و سپس پلیت بالایی به پلیت قبلی (زیرین) جوش داده میشود.
نصب چراغ هشدار دهنده چشمک زن در مواردی که پروژه نزدیک فرودگاه و یا باند پرواز باشد و یا در محل هلی شات یک برج باشد ضروری است و در غیر اینصورت بصورت یک آپشن تلقی گردیده و در فرآیند جذب و دفع صاعقه اثری ندارد.
صاعقه گیر لیوا BX 125 دارای استانداردهای زیر می باشد :
1- تست در آزمایشگاه METU فشار قوی ترکیه بر اساس استاندارد NFC 17102 (appendix C)
2- تست در آزمایشگاه CNAS فشار قوی چین بر اساس استاندارد NFC 17102 (appendix C)
3- تست در آزمایشگاه LCOE فشار قوی اسپانیا بر اساس استاندارد NFC 17102 (appendix C)
4- تست در آزمایشگاه HIZAL فشار قوی ترکیه بر اساس استاندارد NFC 17102 (appendix C)
و تمامی تست ها با موفقیت انجام شده است .
1- صاعقه گیر لیوا در آزمایشگاه فشار قوی METU ترکیه تحت جریان 100 کیلو آمپر قرار گرفته و هیچگونه تغییری در مشخصات فنی و تاب آوری آن ایجاد نگردیده است.
2- صاعقه گیر لیوا در آزمایشگاه SIGMA تحت جریان ضربه 115 کیلو آمپر بر اساس استاندارد TS EN 50164 -1 قرار گرفته و هیچگونه تغییری در مشخصات فنی و تاب آوری آن ایجاد نگردیده است.
3- صاعقه گیر لیوا در آزمایشگاه LCOE اسپانیا که آزمایشگاهی با تاییدیه بین المللی می باشد ، تحت جریان 100 کیلو آمپر ضربه با شکل موج 10/350 میکروثانیه قرار گرفته و مورد تایید قرار گرفته است
4- صاعقه گیر لیوا در آزمایشگاه فشار قوی HIZAL ترکیه تحت جریان 100 کیلو آمپری قرار گرفته و هیچگونه تغییری در مشخصات فنی و تاب آوری آن ایجاد نگردیده است.
صاعقه گیر لیوا بر اساس استاندارد TS 3033 EN 60529 در آزمایشگاه های اروپایی European Accreditation Association (EA) و International Labratoary Accreditation Association (ILAC) مورد بررسی قرار گرفته و مورد تایید می باشد.
