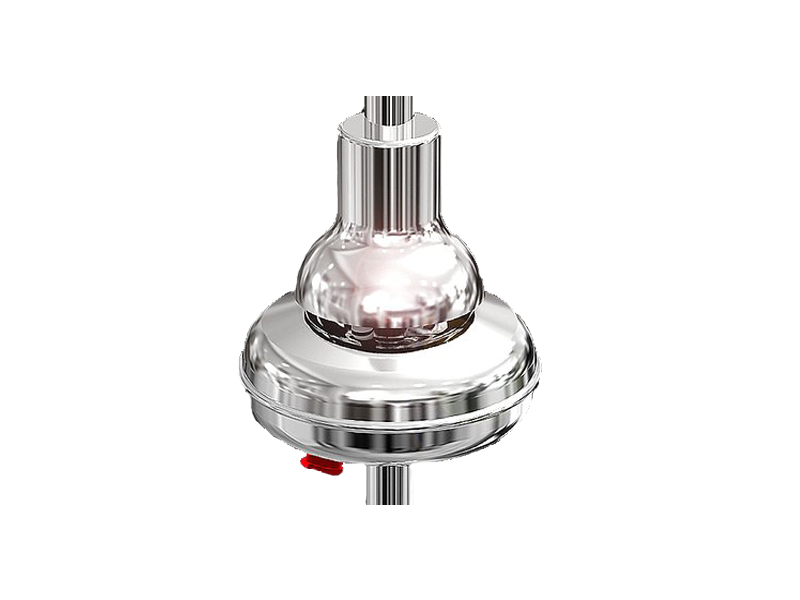

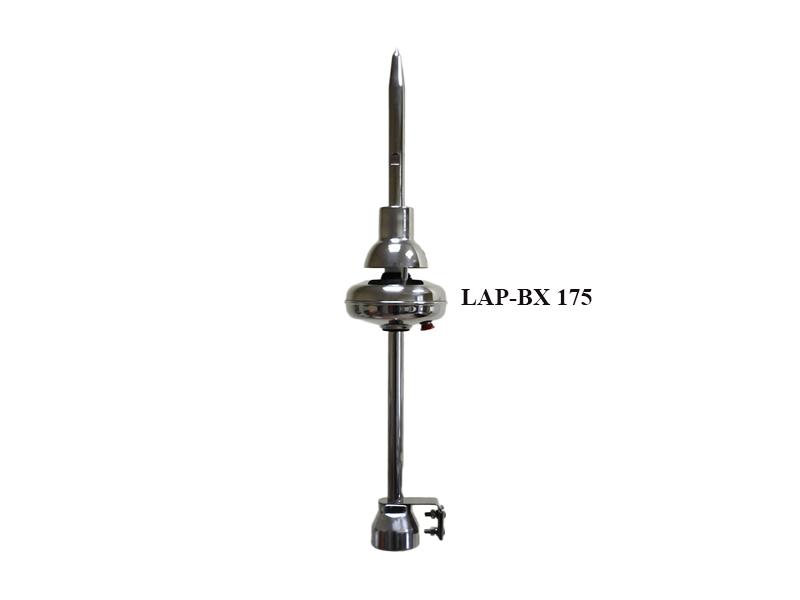

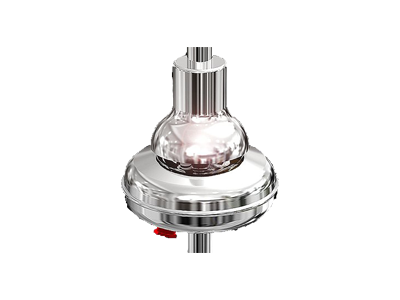

صاعقه گیر لیوا LAP-BX 175 یکی از پرکاربردترین صاعقه گیرها در نیروگاه های خورشیدی است که در بسیاری از نقاط کشور نصب گردیده و مورد بهره برداری قرار گرفته است. صاعقه گیر لیوا BX 175 دارای شعاع پوشش حداکثر 111 متر در اختلاف ارتفاع 5 متر و کلاس حفاظتی 4 می باشد. شعاع گوی یونیزه صاعقه گیر لیوا BX 175 برابر با 63 متر و معادل زمان تقدم دریافت جریان 63 میکرو ثانیه خواهد بود. طراحی صاعقه گیر لیوا 175 شامل یک راد نوک تیز جهت تجمع بار الکتریکی در بالا ، محفظه مدارات الکترونیکی و ایجاد خازن در وسط و یک راد انتقال دهنده جریان صاعقه به هادی نزولی در پایین می باشد. از ویژگی های کلی صاعقه گیر لیوا LAP-BX 175 می توان به موارد زیر اشاره نمود : - جنس بدنه استیل ضد زنگ و مقاوم در برابر خوردگی ، پوسیدگی و مواد شیمیایی - مجهز به رابط دوبل ارتباط با هادی نزولی بر روی بدنه اصلی و عدم نیاز اتصال هادی نزولی به پایه نیم متری جداگانه - دارای گارانتی 30 سال شرکت اصلی (لیوا ترکیه) - تولید شده بر اساس استاندارد NFC 17 102 - دارای استاندارد های CE اروپا و GOST [ جهت استعلام قیمت ، مشاوره فنی در خصوص صاعقه گیر لیوا LAP-BX 175 ، صاعقه گیر لیوا 175 ، صاعقه گیر لیوا BX 175 ، صاعقه گیر liva bx 175با ما در تماس باشید] شرکت الکترو توان نماینده شرکت LIVA group و صاعقه گیر اکتیو لیوا ، ارایه دهنده مشاوره ، اجرا و فروش سیستم های صاعقه گیر و ارت با ضمانت یکسال در ایران می باشد.

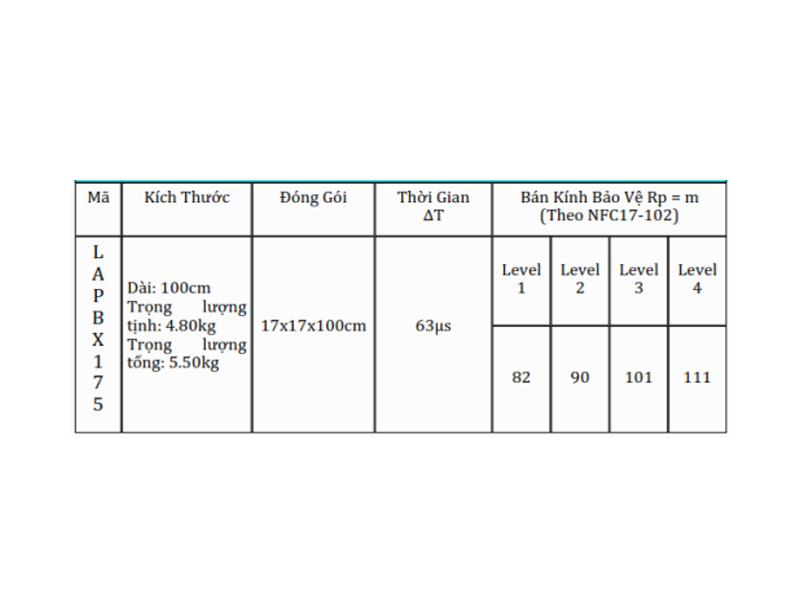

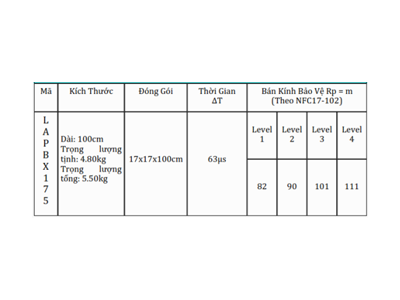

شعاع پوشش صاعقه گیر لیوا BX 175 در تصویر روبرو نشان داده شده است. صاعقه گیر لیوا 175 در اختلاف ارتفاع 5 متر ، شعاع 82 متر در کلاس 1 حفاظتی ( احتمال جذب صاعقه 98%) ، شعاع 90 متر در کلاس 2 حفاظتی ( احتمال جذب صاعقه 95%) ، شعاع 101 متر در کلاس 3 حفاظتی ( احتمال جذب صاعقه 90%) و شعاع 111 متر در کلاس 4 حفاظتی ( احتمال جذب صاعقه 80%) را ارایه می نماید. در خصوص ارتفاع نصب بالاتر شرکت Liva group اطلاعات دیگری را برای صاعقه گیر لیوا BX 175 ارایه نداده است و فرض بر نصب روی دکل 5 متری می باشد.
صاعقه گیر لیوا 175 مانند تمامی صاعقه گیر های اکتیو اصول یکسانی دارد .
این صاعقه گیر توسط یک رابط پایه نیم متری (که در قسمت انتهایی سری صاعقه گیر پیچ میشود) به پایه دکل نصب گردیده و با دو عدد کلمپی بزرگ مجهز به دو فک متحرک محکم میگردد. پایه دکل استاندارد برای این صاعقه گیر یک پایه دکل به ارتفاع 5 متر بصورت تلسکوپی و مجهز به پلیت دوبل لولادار است . در این روش پلیت زیرین دکل به سر ستون های ساختمان جوش داده شده ، سپس در حالت افقی (بدون نیاز به بالابر) سکشن های دیگر دکل بصورت تلسکوپی بر روی یکدیگر سوار گردیده ، صاعقه گیر و رابط روی سکشن انتهایی نصب شده و هادی نزولی با بست کمربندی استیل به بدنه دکل محکم میگردد. پس از انجام مراحل فوق ، به راحتی دکل مجهز به لولا را به حالت عمودی برگردانده و سپس پلیت بالایی به پلیت قبلی (زیرین) جوش داده میشود.
نصب چراغ هشدار دهنده چشمک زن در مواردی که پروژه نزدیک فرودگاه و یا باند پرواز باشد و یا در محل هلی شات یک برج باشد ضروری است و در غیر اینصورت بصورت یک آپشن تلقی گردیده و در فرآیند جذب و دفع صاعقه اثری ندارد.
صاعقه گیر لیوا 175 دارای استانداردهای زیر می باشد :
1- تست در آزمایشگاه METU فشار قوی ترکیه بر اساس استاندارد NFC 17102 (appendix C)
2- تست در آزمایشگاه CNAS فشار قوی چین بر اساس استاندارد NFC 17102 (appendix C)
3- تست در آزمایشگاه LCOE فشار قوی اسپانیا بر اساس استاندارد NFC 17102 (appendix C)
4- تست در آزمایشگاه HIZAL فشار قوی ترکیه بر اساس استاندارد NFC 17102 (appendix C)
و تمامی تست ها با موفقیت انجام شده است .
1- صاعقه گیر لیوا در آزمایشگاه فشار قوی METU ترکیه تحت جریان 100 کیلو آمپر قرار گرفته و هیچگونه تغییری در مشخصات فنی و تاب آوری آن ایجاد نگردیده است.
2- صاعقه گیر لیوا در آزمایشگاه SIGMA تحت جریان ضربه 115 کیلو آمپر بر اساس استاندارد TS EN 50164 -1 قرار گرفته و هیچگونه تغییری در مشخصات فنی و تاب آوری آن ایجاد نگردیده است.
3- صاعقه گیر لیوا در آزمایشگاه LCOE اسپانیا که آزمایشگاهی با تاییدیه بین المللی می باشد ، تحت جریان 100 کیلو آمپر ضربه با شکل موج 10/350 میکروثانیه قرار گرفته و مورد تایید قرار گرفته است
4- صاعقه گیر لیوا در آزمایشگاه فشار قوی HIZAL ترکیه تحت جریان 100 کیلو آمپری قرار گرفته و هیچگونه تغییری در مشخصات فنی و تاب آوری آن ایجاد نگردیده است.
صاعقه گیر لیوا بر اساس استاندارد TS 3033 EN 60529 در آزمایشگاه های اروپایی European Accreditation Association (EA) و International Labratoary Accreditation Association (ILAC) مورد بررسی قرار گرفته و مورد تایید می باشد.
