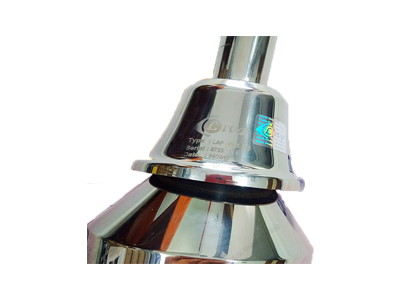

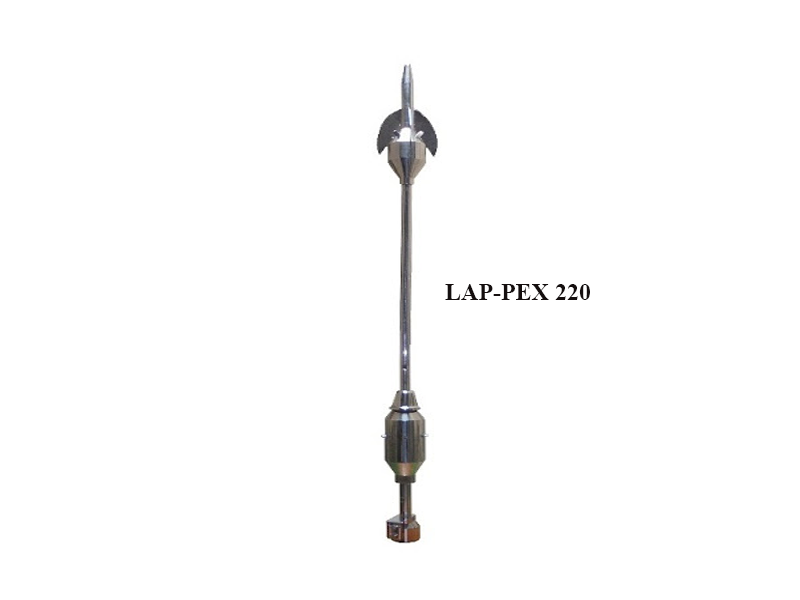

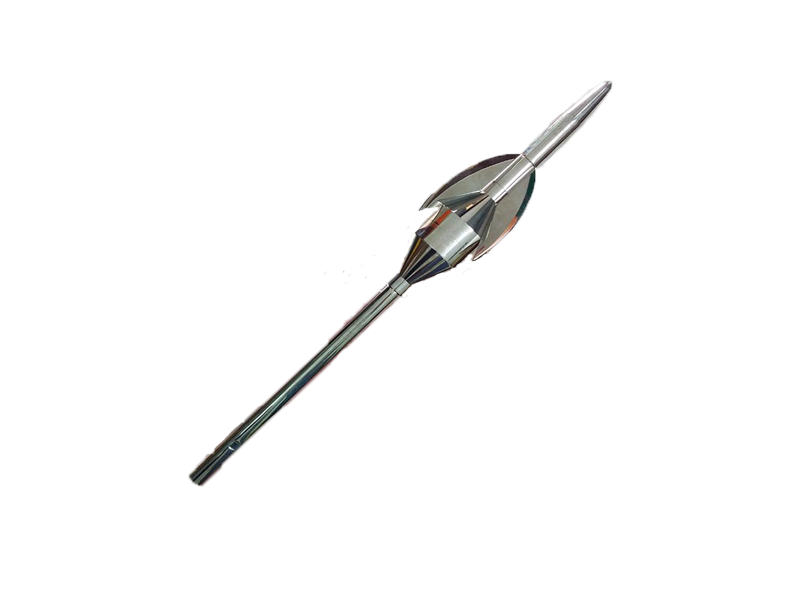

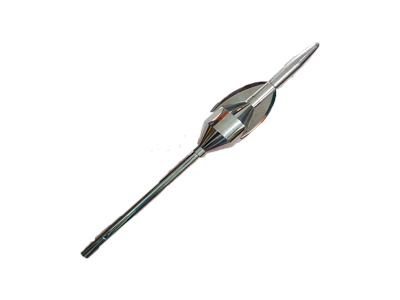

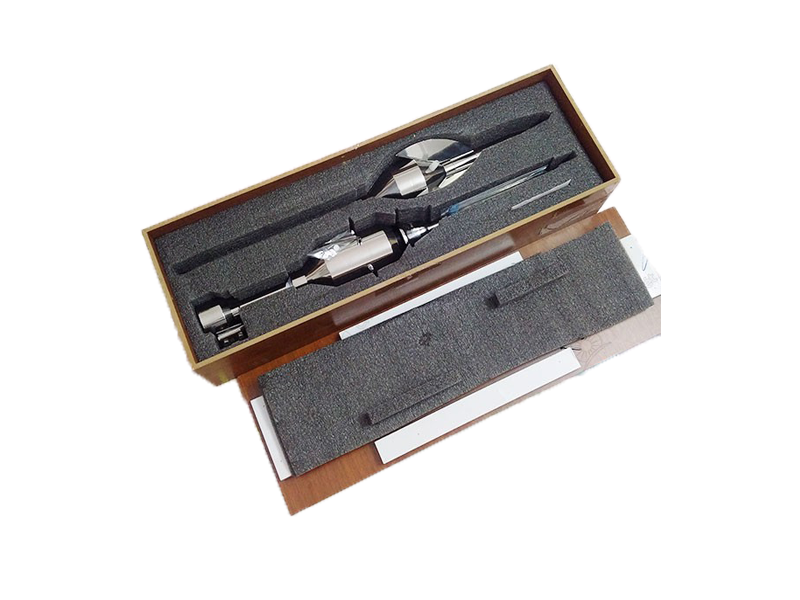

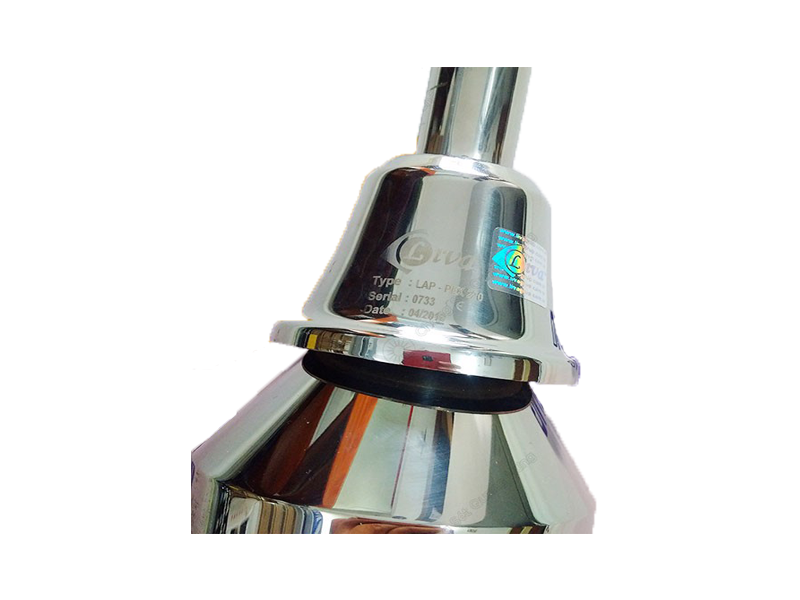

صاعقه گیر الکترونیکی لیوا مدل LAP-PEX 220 قدرتمندترین صاعقه گیر شرکت LIVA group ترکیه بوده و دارای شعاع پوشش 188 متر در کلاس حفاطتی IV و بر روی دکل 5 متری با زمان فعالسازی 136 میکروثانیه می باشد. صاعقه گیر لیوا LAP PEX 220 بر اساس استاندارد NFC 17-102 تولید و جزو صاعقه گیر های Early Streamer Emision(ESE) دسته بندی می گردد. جنس بدنه این صاعقه گیر از استیل ضد زنگ و مقاوم در برابر خوردگی و پوسیدگی و مواد شیمیایی است که آن را بسیار مقاوم و مستحکم جهت استفاده در طولانی مدت می نماید. از ویژگی های کلی صاعقه گیر لیوا 220 می توان به موارد زیر اشاره نمود : - جنس بدنه استیل ضد زنگ و مقاوم در برابر خوردگی ، پوسیدگی و مواد شیمیایی - مجهز به رابط دوبل ارتباط با هادی نزولی بر روی بدنه اصلی و عدم نیاز اتصال هادی نزولی به پایه نیم متری جداگانه - دارای گارانتی 30 سال شرکت اصلی (لیوا ترکیه) - تولید شده بر اساس استاندارد NFC 17 102 - دارای استاندارد های CE اروپا و GOST عملکردصاعقه گیر لیوا pex 220 بر اساس میدان مغناطیسی اتمسفری و جذب انرژی ناشی از تغییرات میدان الکتریکی الکترواستاتیک و مغناطیسی می باشد. شدت میدان الکتریکی در هنگام وقوع صاعقه در اتمسفر از 10 تا 20 کیلوولت بر متر افزایش پیدا کرده و زمانیکه میدان الکتریکی ناشی از ابر صاعقه زا به 50 کیلوولت بر متر رسید صاعقه اتفاق خواهد افتاد. به محض رخداد ، صاعقه گیر اکتیو به واسطه انرژی جذب شده از اتمسفر شروع به تولید پالس های با ولتاژ بسیار بالا در دوره های زمانی کوتاه مدت می نماید. این پالس ها از طریق سه عدد الکترود یونیزاسیون یک تونل یونیزه تولید کرده و بدلیل بار مخالف با تونل ایجاد شده توسط صاعقه به سمت آن حرکت نموده و در نهایت مجرای تخلیه از طریق سری صاعقه گیر را فراهم می نماید. [ جهت مشاوره فنی ، اطلاع از قیمت و خرید صاعقه گیر الکترونیکی لیوا ، صاعقه گیر لیوا 220 ، صاعقه گیر لیوا pex 220 ، صاعقه گیر لیوا LAP PEX 220 با ما در تماس باشید] شرکت الکترو توان نماینده شرکت LIVA group و صاعقه گیر اکتیو لیوا ، ارایه دهنده مشاوره ، اجرا و فروش سیستم های صاعقه گیر و ارت با ضمانت یکسال در ایران می باشد.

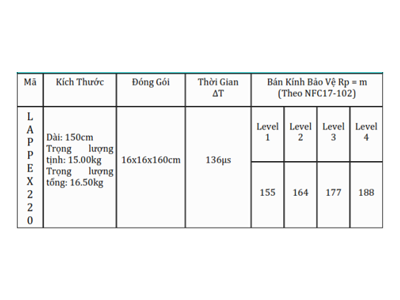

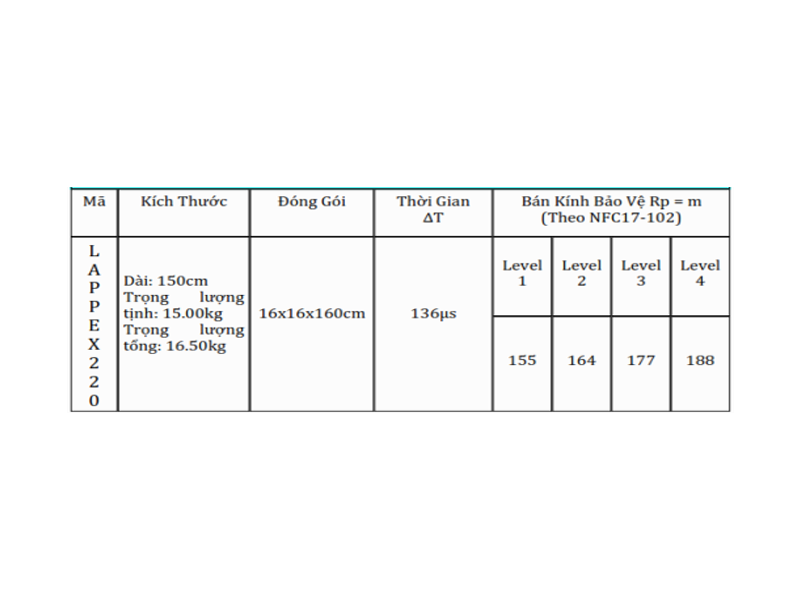

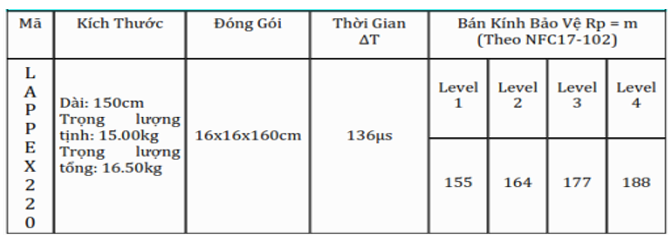

شعاع پوشش صاعقه گیر لیوا 220 با توجه به جدول روبرو تعیین شده است که بر اساس استاندارد از شعاع های پوشش استاندارد فرانسوی و محاسبات استاندارد NFC 17102 به مراتب بیشتر است و این امر باعث شده است تا استفاده از صاعقه گیر لیوا pex 220 با احتیاط انجام شود و کمی در محاسبات شعاع پوشش برای پروژه ها محطاطانه تر در نظر گرفته شود. مطابق جدول روبرو شعاع پوشش صاعقه گیر لیوا pex 220 در کلاس حفاظتی 1 برابر با 155 متر ، در کلاس 2 برابر با 164 متر ، در کلاس 3 برابر با 177 متر و در کلاس 4 برابر با 188 متر باشد. همچنین شرکت liva group شعاع های پوشش در اختلاف ارتفاع های دیگر را برای صاعقه گیر لیوا 220 ارایه نکرده است.

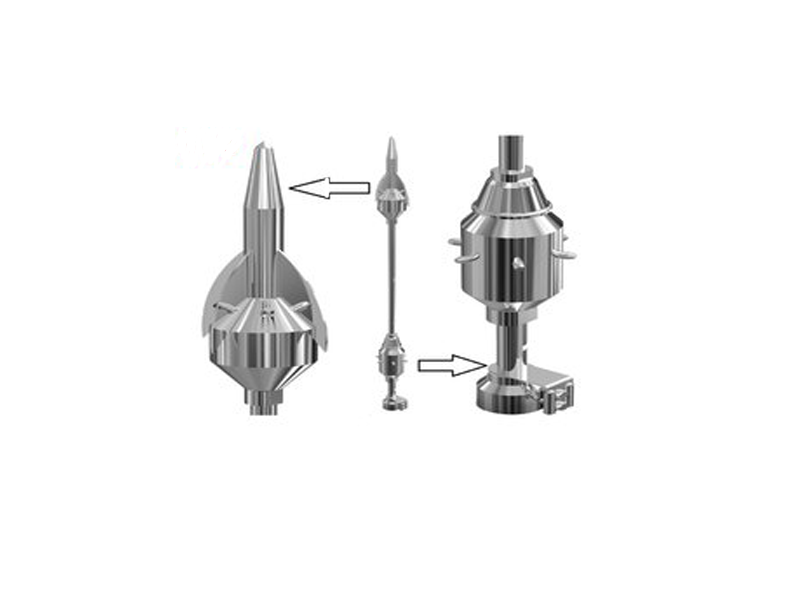

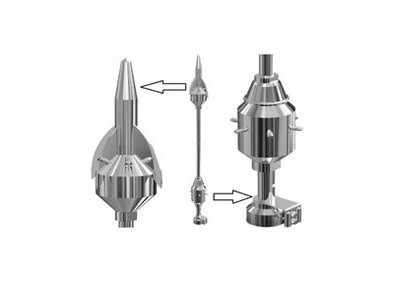

صاعقه گیر لیوا pex 220 مانند تمامی صاعقه گیر های اکتیو اصول یکسانی دارد .

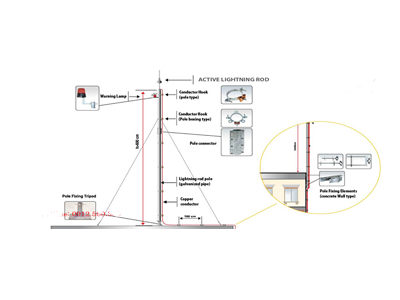

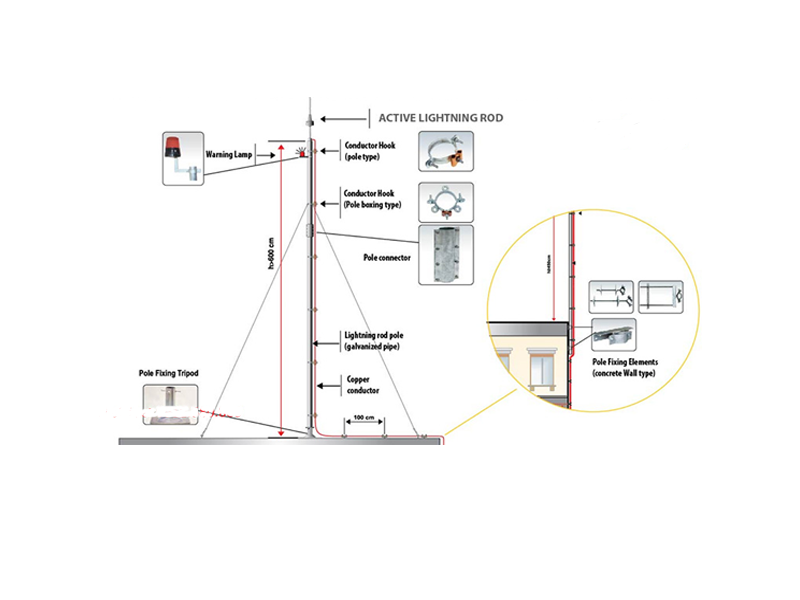

این صاعقه گیر توسط یک رابط پایه نیم متری (که در قسمت انتهایی سری صاعقه گیر پیچ میشود) به پایه دکل نصب گردیده و با دو عدد کلمپی بزرگ مجهز به دو فک متحرک محکم میگردد. پایه دکل استاندارد برای این صاعقه گیر یک پایه دکل به ارتفاع 5 متر بصورت تلسکوپی و مجهز به پلیت دوبل لولادار است . در این روش پلیت زیرین دکل به سر ستون های ساختمان جوش داده شده ، سپس در حالت افقی (بدون نیاز به بالابر) سکشن های دیگر دکل بصورت تلسکوپی بر روی یکدیگر سوار گردیده ، صاعقه گیر و رابط روی سکشن انتهایی نصب شده و هادی نزولی با بست کمربندی استیل به بدنه دکل محکم میگردد. پس از انجام مراحل فوق ، به راحتی دکل مجهز به لولا را به حالت عمودی برگردانده و سپس پلیت بالایی به پلیت قبلی (زیرین) جوش داده میشود.
نصب چراغ هشدار دهنده چشمک زن در مواردی که پروژه نزدیک فرودگاه و یا باند پرواز باشد و یا در محل هلی شات یک برج باشد ضروری است و در غیر اینصورت بصورت یک آپشن تلقی گردیده و در فرآیند جذب و دفع صاعقه اثری ندارد.
صاعقه گیر لیوا 220 دارای استانداردهای زیر می باشد :
1- تست در آزمایشگاه METU فشار قوی ترکیه بر اساس استاندارد NFC 17102 (appendix C)
2- تست در آزمایشگاه CNAS فشار قوی چین بر اساس استاندارد NFC 17102 (appendix C)
3- تست در آزمایشگاه LCOE فشار قوی اسپانیا بر اساس استاندارد NFC 17102 (appendix C)
4- تست در آزمایشگاه HIZAL فشار قوی ترکیه بر اساس استاندارد NFC 17102 (appendix C)
و تمامی تست ها با موفقیت انجام شده است .
1- صاعقه گیر لیوا در آزمایشگاه فشار قوی METU ترکیه تحت جریان 100 کیلو آمپر قرار گرفته و هیچگونه تغییری در مشخصات فنی و تاب آوری آن ایجاد نگردیده است.
2- صاعقه گیر لیوا در آزمایشگاه SIGMA تحت جریان ضربه 115 کیلو آمپر بر اساس استاندارد TS EN 50164 -1 قرار گرفته و هیچگونه تغییری در مشخصات فنی و تاب آوری آن ایجاد نگردیده است.
3- صاعقه گیر لیوا در آزمایشگاه LCOE اسپانیا که آزمایشگاهی با تاییدیه بین المللی می باشد ، تحت جریان 100 کیلو آمپر ضربه با شکل موج 10/350 میکروثانیه قرار گرفته و مورد تایید قرار گرفته است
4- صاعقه گیر لیوا در آزمایشگاه فشار قوی HIZAL ترکیه تحت جریان 100 کیلو آمپری قرار گرفته و هیچگونه تغییری در مشخصات فنی و تاب آوری آن ایجاد نگردیده است.
صاعقه گیر لیوا بر اساس استاندارد TS 3033 EN 60529 در آزمایشگاه های اروپایی European Accreditation Association (EA) و International Labratoary Accreditation Association (ILAC) مورد بررسی قرار گرفته و مورد تایید می باشد.
