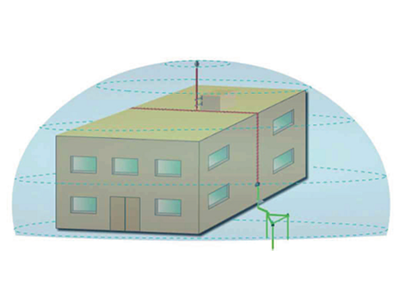

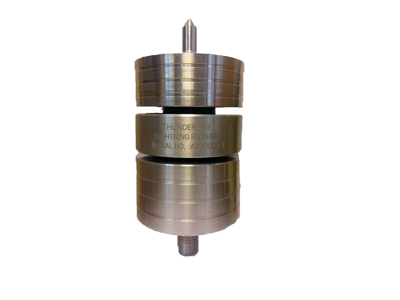

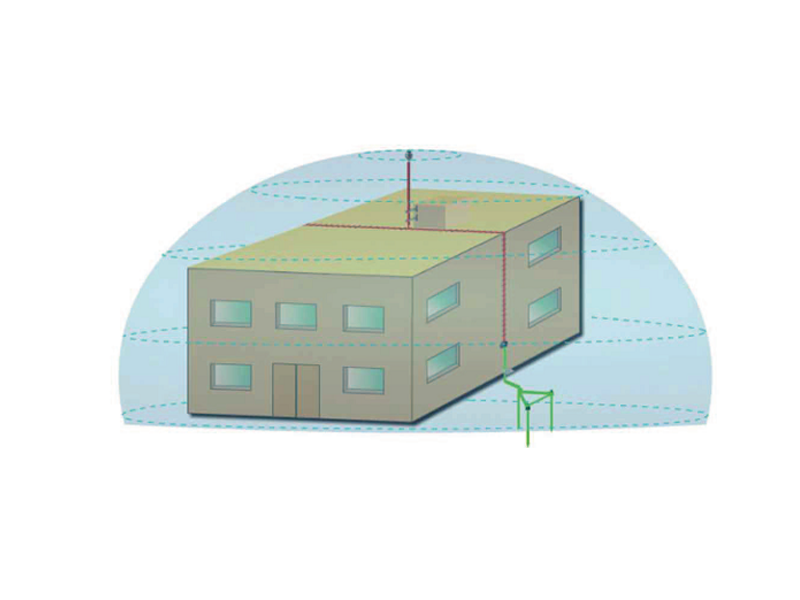

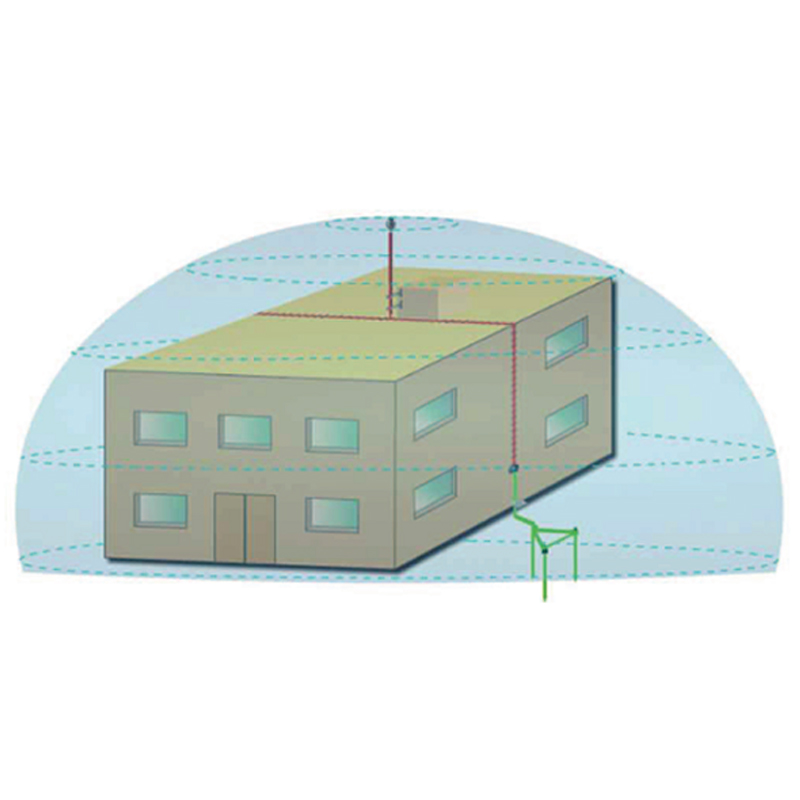

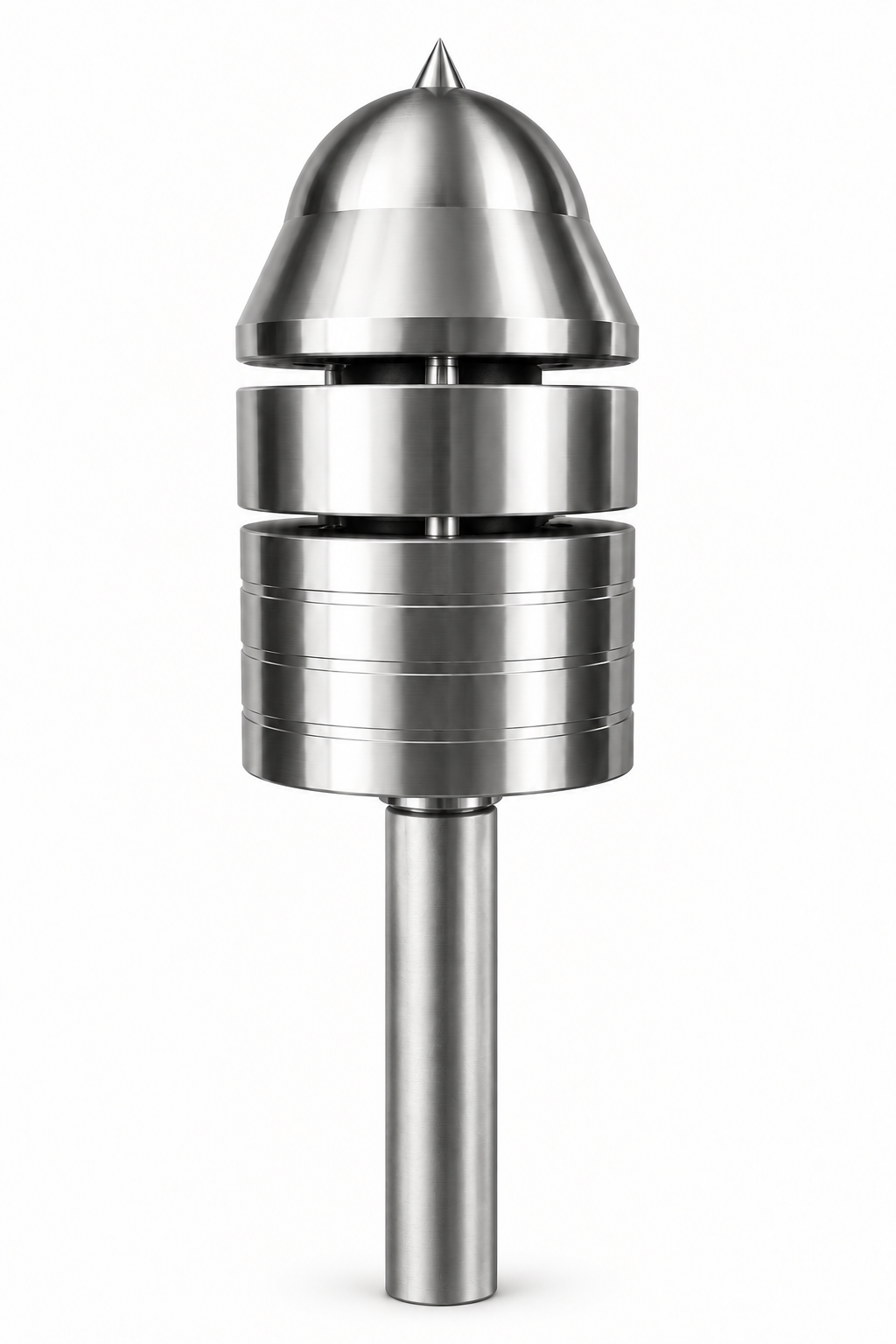

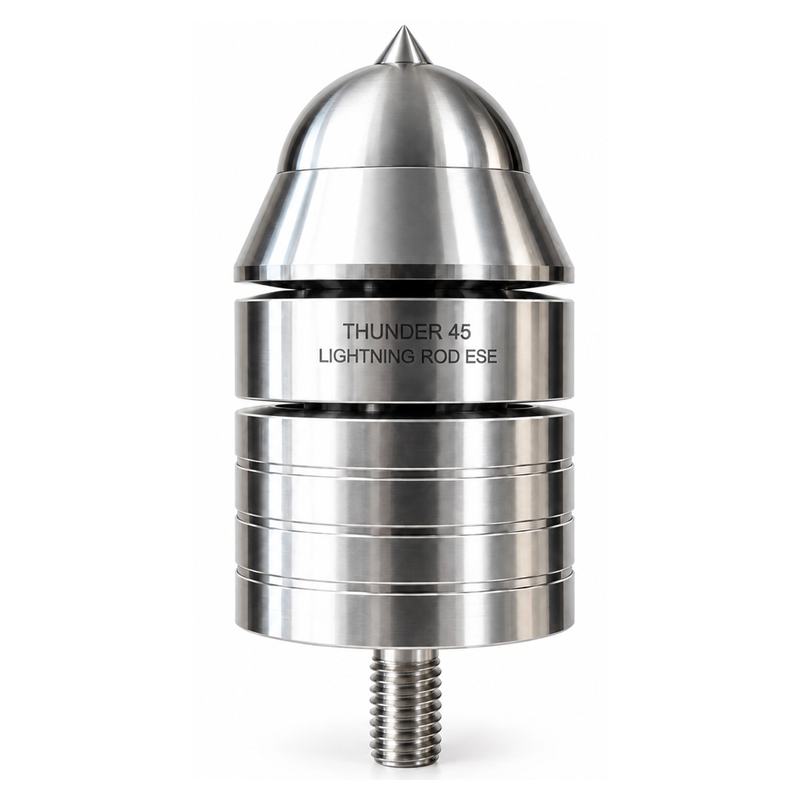

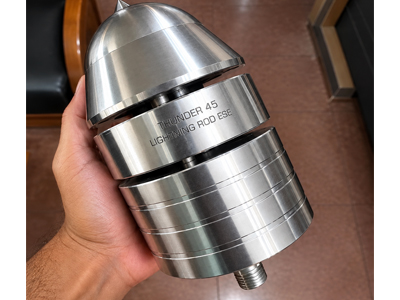

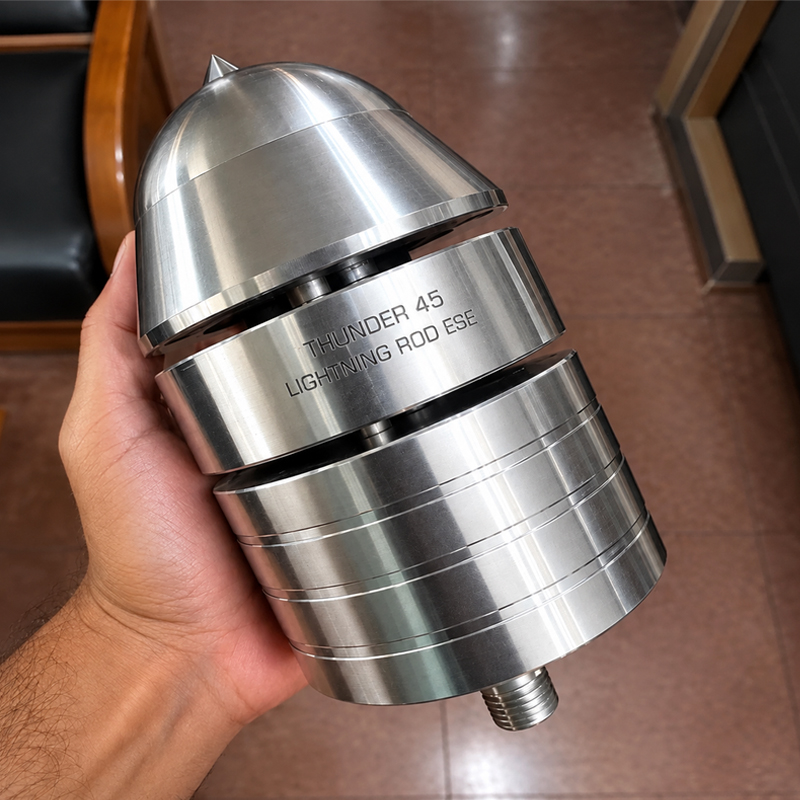

صاعقه گیر اکتیو تندر مدل THUNDER 45 جزو صاعقه گیرهای الکترونیکی یا یونیزاسیون خازنی می باشد که شعاع پوشش آن حداکثر 105 متر در کلاس حفاظتی 4 و اختلاف ارتفاع 60 متر می باشد. صاعقه گیر تندر 45 با زمان تقدم جذب صاعقه به میزان 45 میکروثانیه ، دارای بدنه آلومینیوم سخت کاری شده و حرارت دیده بوده و این امر طول عمر مفید آن را افزایش داده و آن را برای بکارگیری تمامی محیط ها و شرایط اقلیمی ایران از شرجی ترین نقاط تا گرم و خشک ترین و سردترین ارتفاعات مناسب نموده است. شعاع پوشش صاعقه گیر تندر 45 به تفکیک کلاس های حفاظتی به شرح ذیل است : - کلاس حفاطتی I : در این کلاس احتمال جذب صاعقه 98 درصد و شعاع پوشش با دکل 6 متری 63 متر می باشد. این بدان معناست که در شعاع 63 متر صاعقه با احتمال 98 درصد جذب خواهد شد. - کلاس حفاطتی II : در این کلاس احتمال جذب صاعقه 95 درصد و شعاع پوشش با دکل 6 متری 71 متر می باشد. - کلاس حفاطتی III : در این کلاس احتمال جذب صاعقه 90 درصد و شعاع پوشش با دکل 6 متری 81 متر می باشد. - کلاس حفاطتی IV : در این کلاس احتمال جذب صاعقه 80 درصد و شعاع پوشش با دکل 6 متری 90 متر می باشد. * برای تامین دکل مورد نیاز صاعقه گیر تندر 45 به بخش دکل صاعقه گیر مراجعه نمایید. [ جهت مشاوره فنی ، اطلاع از قیمت صاعقه گیر اکتیو تندر ، صاعقه گیر تندر 45 ، صاعقه گیر خازنی ایرانی ، صاعقه گیر THUNDER 45 با ما در تماس باشید] شرکت الکترو توان نماینده و تولید کننده صاعقه گیر ایرانی تندر و ارایه دهنده مشاوره ، اجرا و فروش سیستم های صاعقه گیر با ضمانت یکسال در ایران می باشد.

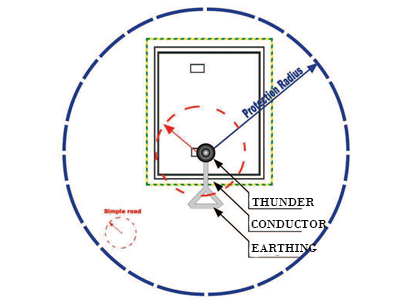

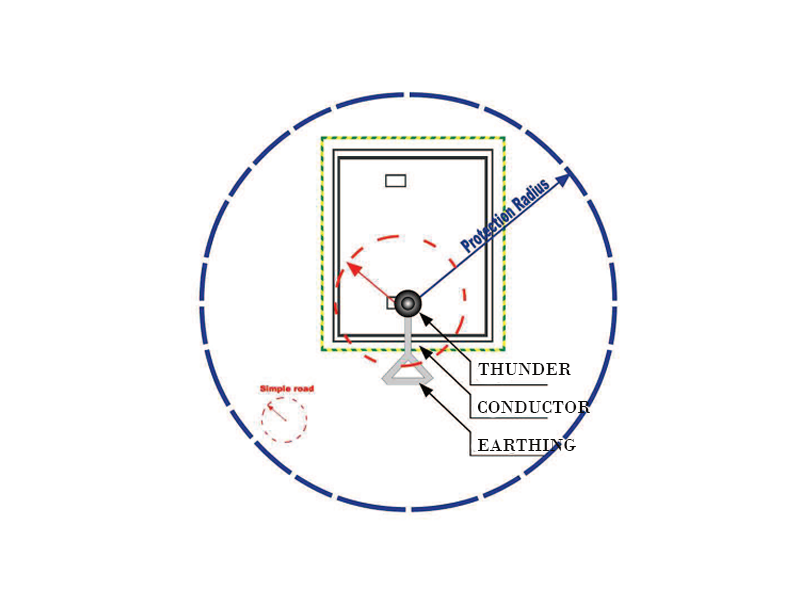

شعاع پوشش صاعقه گیر THUNDER 45 :

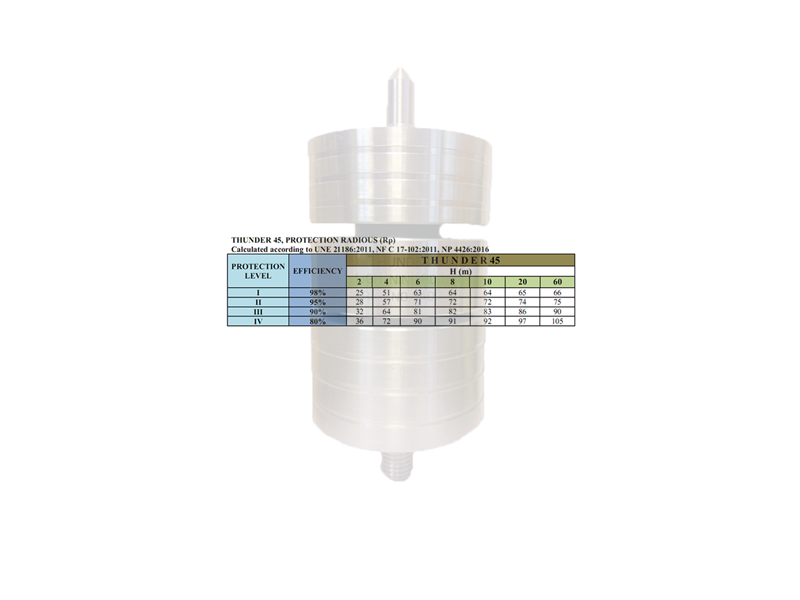

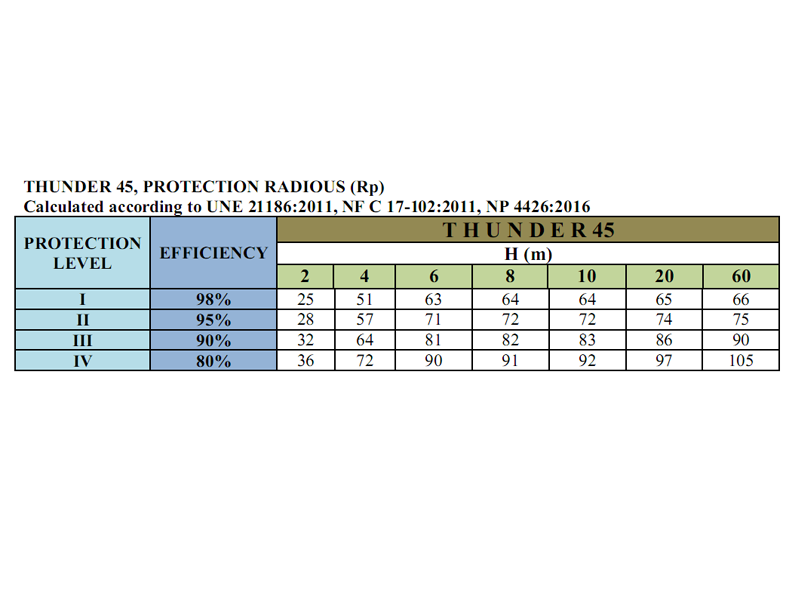

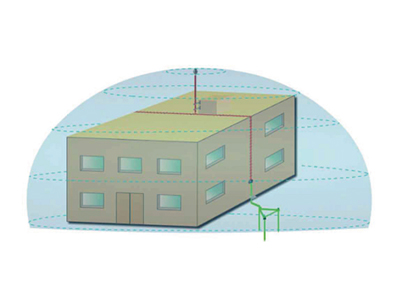

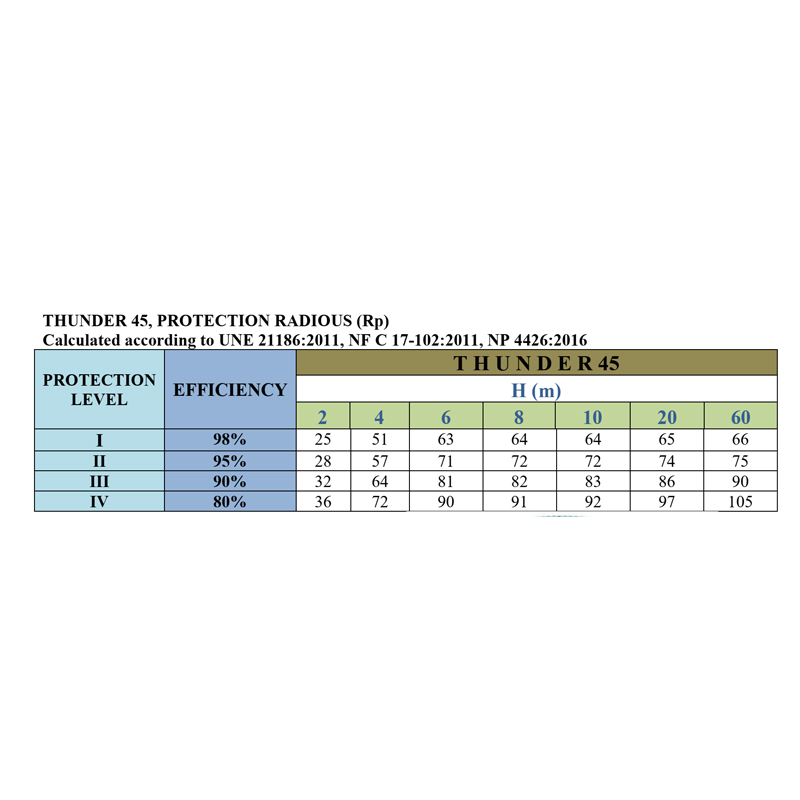

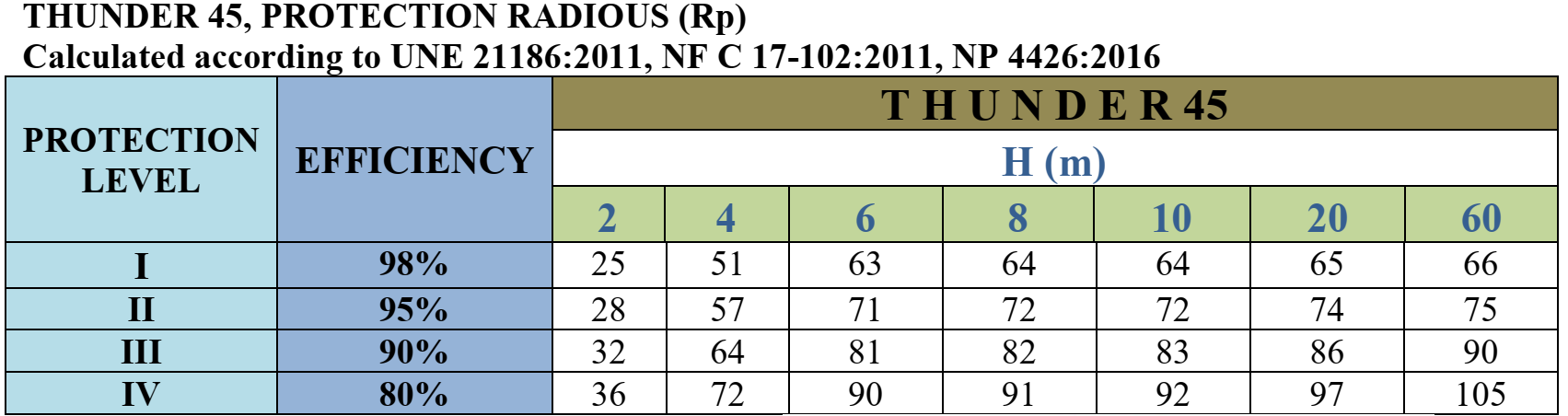

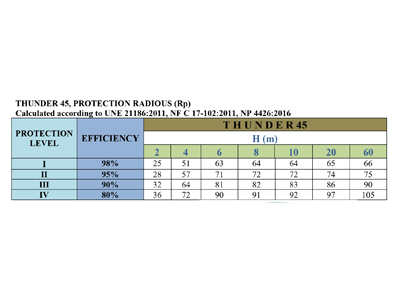

جدول زیر شعاع پوشش صاعقه گیر تندر 45 را بر اساس استاندارد NFC 17102 و به تفکیک اختلاف ارتفاع و کلاس حفاظتی نشان می دهد. در این جدول صاعقه گیر THUNDER 45 در اختلاف ارتفاع 10 متر از بالاترین نقطه تحت پوشش و در کلاس 2 حفاظتی شعاع 72 متر را پوشش می دهد. باید توجه داشت جهت تعیین اینکه صاعقه گیر در کدام کلاس حفاظتی استفاده گردد حتما می بایست محاسبات آنالیز ریسک انجام گردد تا ابتدا کلاس حفاظتی مشخص شده و سپس با توجه به شعاع پوشش و اختلاف ارتفاع ، محل دقیق نصب صاعقه گیر اکتیو تندر مشخص گردد.

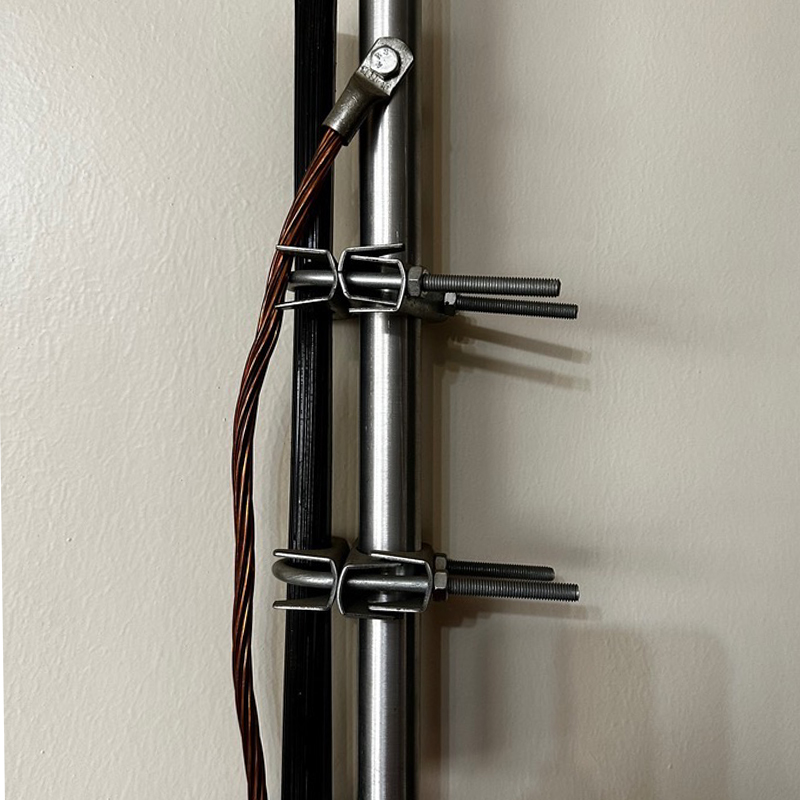

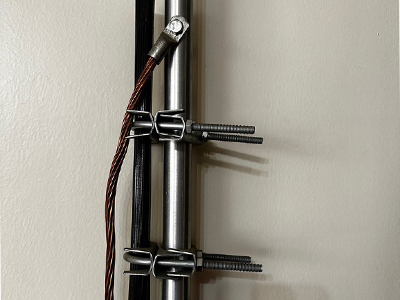

نصب صاعقه گیر تندر 45 توسط یک میله 50 سانتیمتری به عنوان آداپتور نصب بر روی دکل و همچنین دو عدد بست کرپی بزرگ انجام میگردد. به این صورت که میله به رزوه انتهایی سری صاعقه گیر بسته و سپس میله توسط دو عدد کلمپ که دارای فک های نگهدارنده و قفل شونده روی تکیه گاه قرار گرفته و محکم میشود . همچنین میله دارای سوراخ می باشد که هادی نزولی توسط کابلشو به آن متصل خواهد شد. در شکل روبرو طریقه نصب نشان داده شده است.
