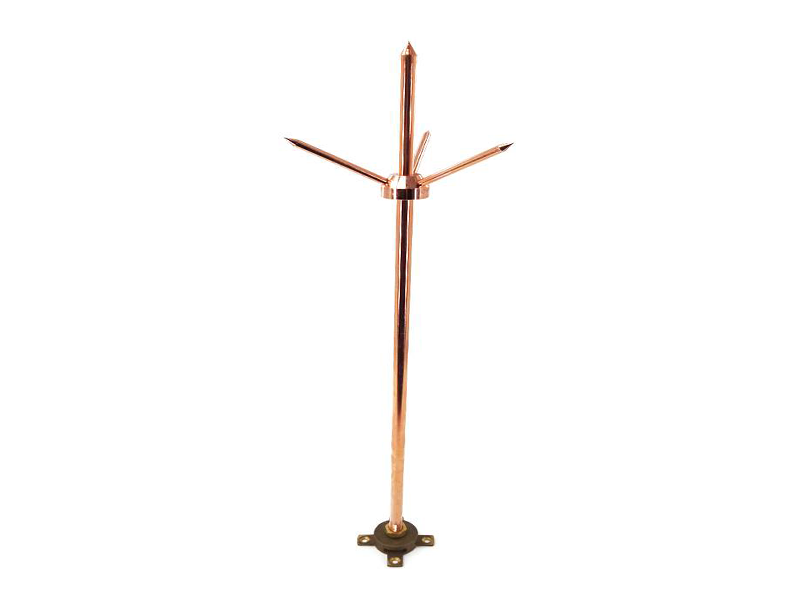

صاعقه گیر میله ای مسی از جنس مس خالص با درصد خلوص 99/99 درصد ساخته شده و جزو صاعقه گیرهای پسیو ( غیر فعال) می باشد که در سیستم های صاعقه گیر از طریق مش پشت بام و یا فضاهای بسیار کوچک مانند کانکس ها و ... استفاده میشود . همچنین میله صاعقه گیر مسی برای محافظت از جراثقیل ها و ماشین آلات متحرک ، دکل های مخابراتی و روشنایی ( که تنها محافظت از خود دکل و یا فضای محدود مطرح باشد) کاربرد دارد. باید توجه داشت با توجه به جنس صاعقه گیر میله ای مسی از آن در شرایط جو شرجی و با خورندگی بالا و در معرض بخارات شیمیایی استفاده نشود . این امر باعث از بین رفتن نوک تیز صاعقه گیر به مرور زمان شده و در عملکرد صاعقه گیر اختلال ایجاد می نماید و همچنین استحکام میله نیز بر اثر گذشت زمان دچار ضعف خواهد شد. صاعقه گیر مسی در دو مدل استاندارد 1/5 متر و 3 متر با قطرهای 20 میل و 16 میل قابل طراحی و سفارشگذاری می باشد. همچنین این مدل صاعقه گیر می تواند بصورت سه شاخه ( سه شاخه جداگانه طراحی و بر روی آن سوار میشود) و یا تک شاخ ساده باشد . در بخش توضیحات ذیل همین صفحه بررسی جامع و کاملی از نحوه پوشش دهی و شرایط نصب ارایه گردیده است. [ جهت مشاوره فنی ، استعلام قیمت و خرید صاعقه گیر میله ای مسی ، صاعقه گیر مسی ، میله مسی صاعقه گیر ، صاعقه گیر میله ای ساده با ما در تماس باشید] شرکت الکترو توان تولید کننده انواع صاعقه گیر میله ای پسیو ، صاعقه گیر الکتیو الکترونیکی و وارد کننده انواع صاعقه گیر های برند مطرح ، ارایه دهنده مشاوره ، اجرا و فروش سیستم های صاعقه گیر و ارت با ضمانت یکسال در ایران می باشد.

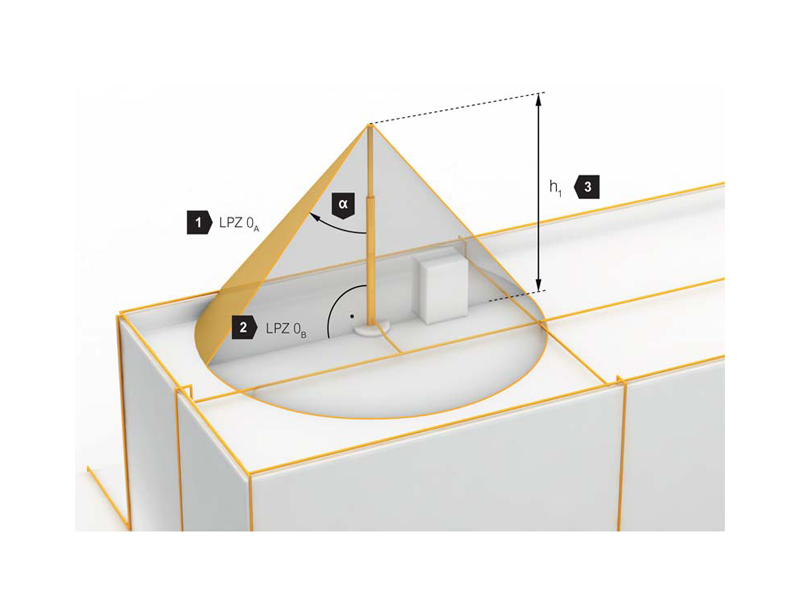

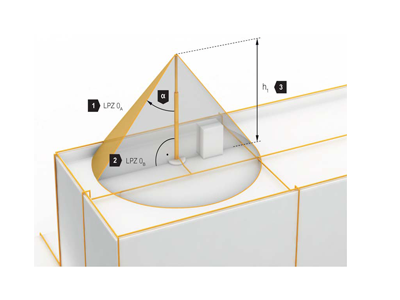

میله مسی صاعقه گیر با توجه به شکل روبرو بر اساس اینکه نوک انتهایی آن در چه ارتفاعی قرار بگیرد شعاع پوششی را بر روی زمین با توجه به زاویه حفاظتی ، محافظت می نماید. به عنوان مثال در جدول روبرو اگر نوک میله در ارتفاع 10 متری قرار بگیرد ( فرض کنید ارتفاع دکل 7 متر و طول میله صاعقه گیر استیل 3 متر باشد) ، مطابق جدول شعاع پوشش در کلاس 1 ( احتمال جذب صاعقه 98 درصد) برابر با 10 متر ، در کلاس 2 (احتمال جذب صاعقه 95 درصد) برابر با 14 متر ، در کلاس 3 حفاظتی ( احتمال جذب صاعقه 90 درصد) برابر با 18 متر و در کلاس 4 حفاظتی ( احتمال جذب صاعقه 80درصد) برابر با 21 متر خواهد بود. در واقع بر خلاف صاعقه گیر های اکتیو (فعال) که شعاع پوشش حالت بیضوی (تخم مرغی) دارد ، شعاع پوشش در صاعقه گیر میله ای بصورت مخروطی می باشد و اعداد بدست آمده در جدول بر اساس روش زاویه حفاظتی محاسبه گردیده اند.
زاویه حفاظتی بر اساس استاندارد EN 62305 در محاسبات لحاظ گردیده است. همچنین در سیستم های صاعقه گیر که از مش بر روی پشت بام استفاده شده و ساختمان در قفس فارادی محافظت میشود نیز از صاعقه گیر میله ای استیل استفاده میشود . در واقع جنس صاعقه گیر چه استیل باشد ، چه مس باشد و چه فولاد روکش مس تفاوتی در عملکرد پوشش دهی ندارد و جنس آن طبق نیاز بهره بردار پروژه تعیین میگردد. بعنوان مثال در مناطق شرجی که میزان خوردگی و پوسیدگی مس و فولاد بسیار زیاد است از صاعقه گیر فرانکلینی استیل بهره میبرند.
بسته به اینکه صاعقه گیر میله ای ساده بر روی چه سازه ای نصب شود متفاوت می باشد :

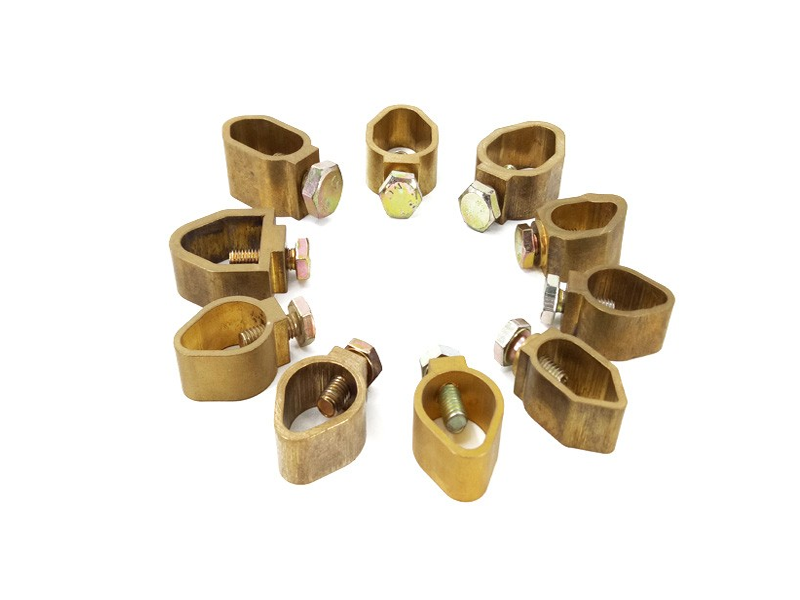

1- اگر صاعقه گیر میله ای ساده بر روی دکل نصب گردد ، میله صاعقه گیر توسط بست های کرپی بزرگ به تکیه دکل نصب خواهد شد. اگر ارتفاع میله صاعقه گیر 3 متر باشد نیاز به سه عدد بست و اگر 1/5 متر باشد نیاز به دو عدد بست خواهد بود که همزمان میله صاعقه گیر ، تکیه گاه دکل و هادی نزولی را به یکدیگر محکم خواهد کرد.
2- اگر صاعقه گیر میله ای ساده بر روی پشت بام و یا یک سطح صاف نصب گردد (مثلا پشت بام ) . در این روش انتهای میله رزوه شده و یک عدد بست چهارراهی زیر آن قرار میگیرد تا همزمان میله رزوه شده صاعقه گیر داخل آن قرار گیرد و از طرفی دیگر انشعاب هادی نزولی برقرار گردد. در نهایت نیز پایه (بست چهارراهی) توسط چهار عدد پیچ به سطح بسته میشود.
- زاویه حفاظتی : 65 درجه
- گرادیان جریان : کمتر از 5 کیلو آمپر
- میانگین جریان دشارژ : کمتر از 7 کیلو آمپر
- مقاومت اتصال به زمین : کمتر از 10 اهم
- سرعت باد قابل تحمل : بیش از 50 متر بر ثانیه
