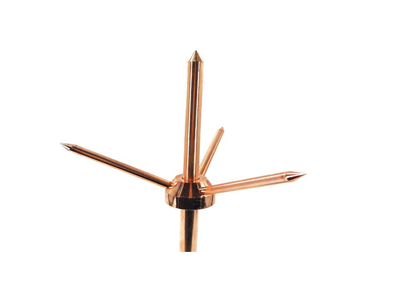

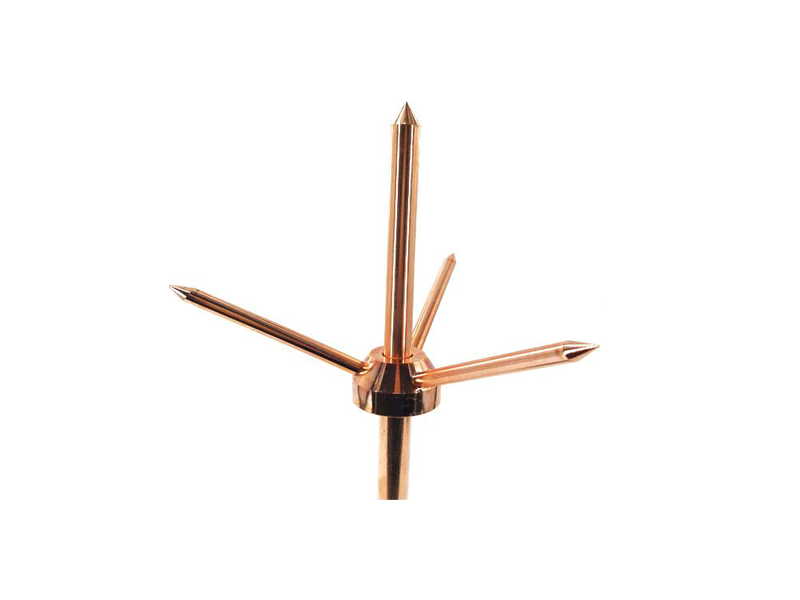

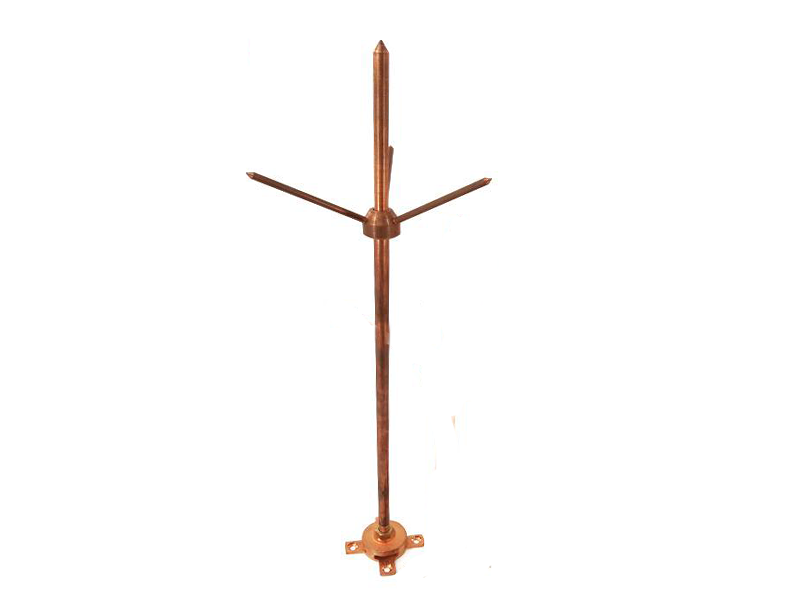

صاعقه گیر میله ای روکش مس از جنس فولاد (مغزی فولاد) با روکش مس ساخته میشود و شامل یک ست از پایه نگهدارنده برنجی یا چدنی ، سه شاخه و میله روکش مس یا کاپرباند به قطر 20 یا 16 میلی متر و طول 1/5 ، 2 و 3 متر (با کوپلر) می باشد. صاعقه گیر میله ای یا فرانکلینی جهت جذب جریان صاعقه و انتقال آن به زمین در سیستم های صاعقه گیری پسیو مورد استفاده قرار می گیرد. صاعقه گیر میله ای روکش مس یا همان صاعقه گیر میله ای کاپرباند نسبت به صاعقه گیر مس خالص از ضریب هدایت پایینتری بهره میبرد اما نسبت به مس خالص از استحکام بالاتری برخوردار است و در مساله شعاع پوشش هیچ تفاوتی با یکدیگر ندارند. شعاع حفاظتی بر اساس استاندارد EN 62305 به شرح ذیل می باشد : - صاعقه گیر میله ای بطول 1/5 و 2 متر : شعاع پوشش 5 متر در کلاس 1 و حداکثر شعاع پوشش 10 متر در کلاس 4 - صاعقه گیر میله ای بطول 3 متر : شعاع پوشش 7 متر در کلاس 1 و حداکثر شعاع پوشش 13 متر در کلاس 4 لازم به ذکر است طبق استاندارد فوق می توان از میله های بلندتر برای جذب صاعقه استفاده نمود اما در ایران حداکثر طول میله 3 متر در نظر گرفته می شود و بلندتر از آن به دلیل قطر پایین میله ، در برابر وزش باد بسیار آسیب پذیر می باشد. [جهت مشاوره فنی ، اطلاع از قیمت ها و سفارش صاعقه گیر میله ای روکش مس ، صاعقه گیر سه شاخه ، صاعقه گیر میله ای کاپرباند ، صاعقه گیر مسی ساده با ما در ارتباط باشید] شرکت الکترو توان تامین کننده تجهیزات ،مشاوره فنی و اجرا کننده سیستم های ارت حفاظتی به ویژه سیستم اتصال به زمین صاعقه گیر با ضمانت یکسال در ایران می باشد.

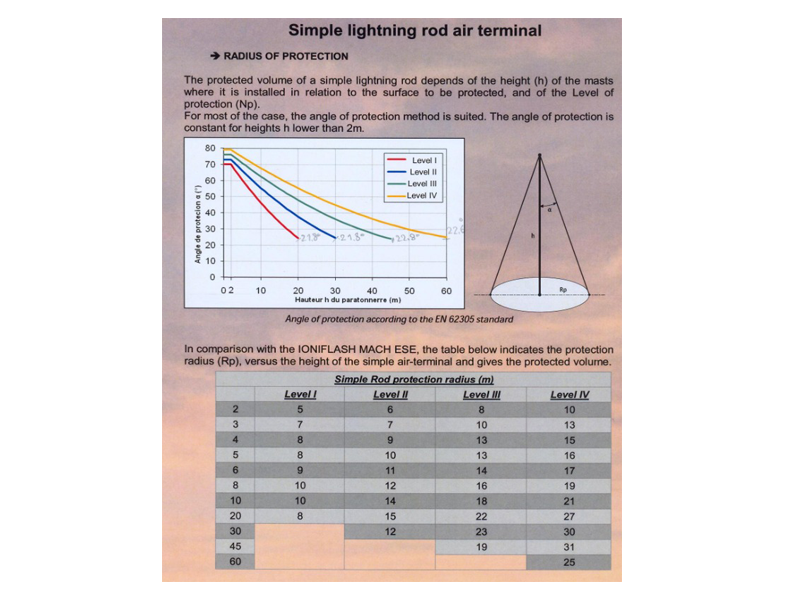

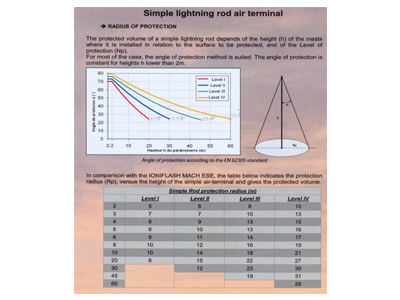

صاعقه گیر میله ای کاپرباند با توجه به شکل روبرو بر اساس اینکه نوک انتهایی آن در چه ارتفاعی قرار بگیرد شعاع پوششی را بر روی زمین با توجه به زاویه حفاظتی ، محافظت می نماید. به عنوان مثال در جدول روبرو اگر نوک میله در ارتفاع 6 متری قرار بگیرد ( فرض کنید ارتفاع دکل 4 متر و طول صاعقه گیر میله ای روکش مس 2 متر باشد) ، مطابق جدول شعاع پوشش در کلاس 1 ( احتمال جذب صاعقه 98 درصد) برابر با 9 متر ، در کلاس 2 (احتمال جذب صاعقه 95 درصد) برابر با 11 متر ، در کلاس 3 حفاظتی ( احتمال جذب صاعقه 90 درصد) برابر با 14 متر و در کلاس 4 حفاظتی ( احتمال جذب صاعقه 80درصد) برابر با 17 متر خواهد بود. در واقع بر خلاف صاعقه گیر های اکتیو (فعال) که شعاع پوشش حالت بیضوی (تخم مرغی) دارد ، شعاع پوشش در صاعقه گیر میله ای بصورت مخروطی می باشد و اعداد بدست آمده در جدول بر اساس روش زاویه حفاظتی محاسبه گردیده اند.

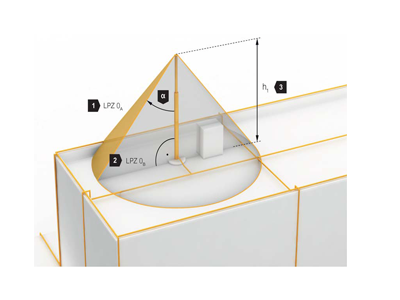

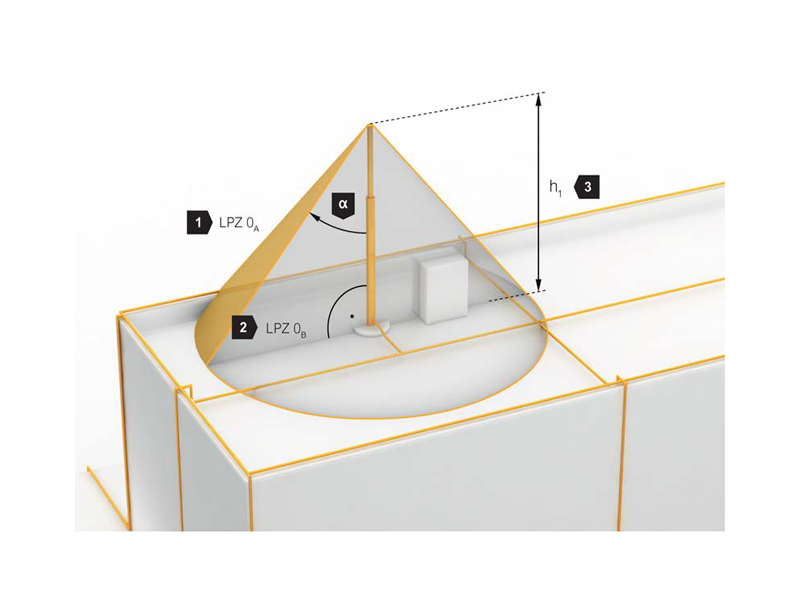

زاویه حفاظتی بر اساس استاندارد EN 62305 در محاسبات لحاظ گردیده است. همچنین در سیستم های صاعقه گیر که از مش بر روی پشت بام استفاده شده و ساختمان در قفس فارادی محافظت میشود نیز از صاعقه گیر میله ای استیل استفاده میشود . در واقع جنس صاعقه گیر چه استیل باشد ، چه مس باشد و چه فولاد روکش مس تفاوتی در عملکرد پوشش دهی ندارد و جنس آن طبق نیاز بهره بردار پروژه تعیین میگردد. بعنوان مثال در مناطق شرجی که میزان خوردگی و پوسیدگی مس و فولاد بسیار زیاد است از صاعقه گیر فرانکلینی استیل بهره میبرند.
بسته به اینکه صاعقه گیر سه شاخه بر روی چه سازه ای نصب شود متفاوت می باشد :
1- اگر صاعقه گیر سه شاخه بر روی دکل نصب گردد ، میله صاعقه گیر توسط بست های کرپی بزرگ به تکیه دکل نصب خواهد شد. اگر ارتفاع میله صاعقه گیر 3 متر باشد نیاز به سه عدد بست و اگر 1/5 متر باشد نیاز به دو عدد بست خواهد بود که همزمان میله صاعقه گیر ، تکیه گاه دکل و هادی نزولی را به یکدیگر محکم خواهد کرد.

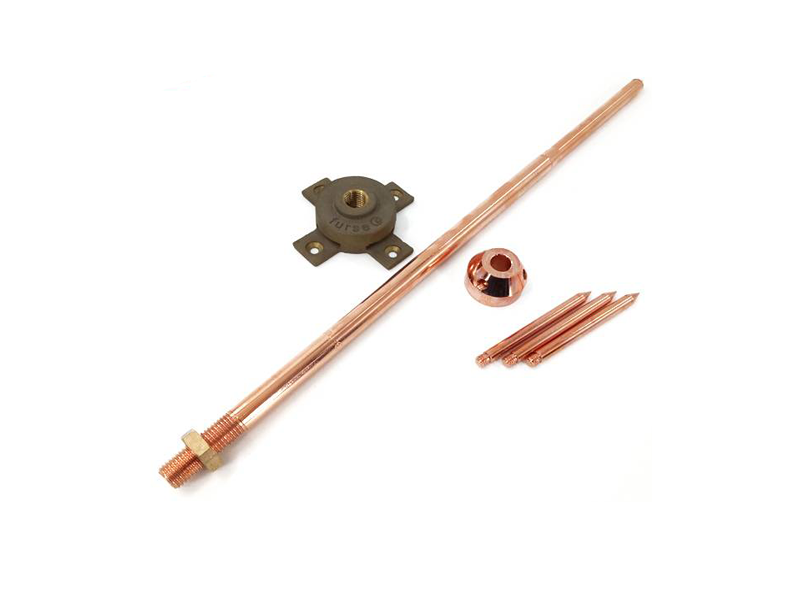

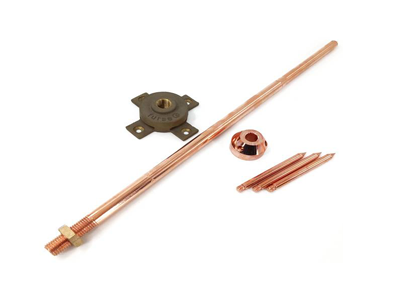

2- اگر صاعقه گیر سه شاخه بر روی پشت بام و یا یک سطح صاف نصب گردد (مثلا پشت بام ) . در این روش انتهای میله رزوه شده و یک عدد بست چهارراهی زیر آن قرار میگیرد تا همزمان میله رزوه شده صاعقه گیر داخل آن قرار گیرد و از طرفی دیگر انشعاب هادی نزولی برقرار گردد. در نهایت نیز پایه (بست چهارراهی) توسط چهار عدد پیچ به سطح بسته میشود.
- زاویه حفاظتی : 65 درجه
- گرادیان جریان : کمتر از 5 کیلو آمپر
- میانگین جریان دشارژ : کمتر از 7 کیلو آمپر
- مقاومت اتصال به زمین : کمتر از 10 اهم
- سرعت باد قابل تحمل : بیش از 50 متر بر ثانیه
