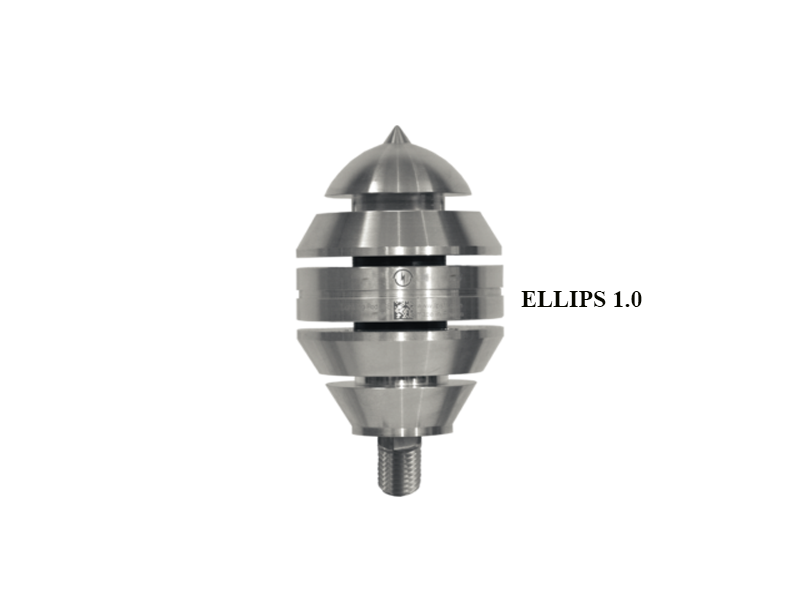

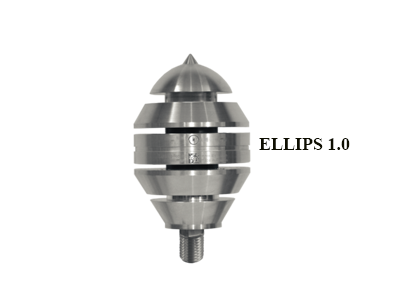

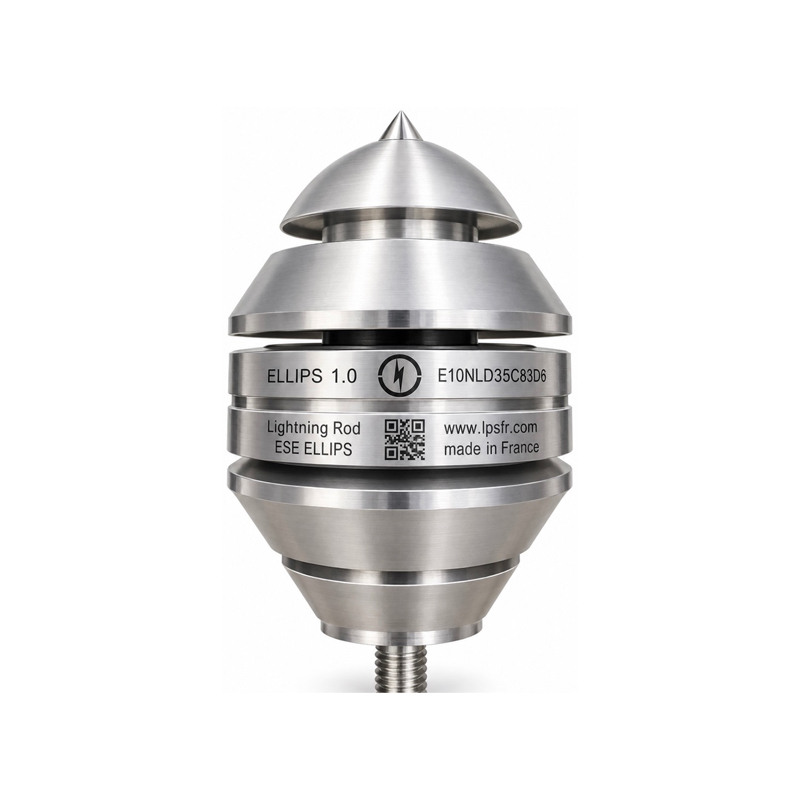

صاعقه گیر LPS مدل ELLIPS 1.0 ساخت کشور فرانسه با حداکثر شعاع پوشش 64 متر دارای شعاع گوی یونیزه شده 10 متر و زمان تقدم دریافت صاعقه 10 میکروثانیه می باشد. صاعقه گیر ELLIPS 1.0 در صورت نصب بر روی دکل 5 متری (اختلاف ارتفاع 5 متر از بالاترین نقطه زون حفاظتی) حداکثر شعاع پوشش 43 متر را در کلاس حفاظتی IV تامین می نماید . صاعقه گیر ellips 1.0 با طراحی بدنه خاص خود ، جزو صاعقه گیر های یونیزاسیون خازنی بوده و بدلیل داشتن الکترود در زمان صاعقه ، شروع به جرقه زنی جهت تولید ابر الکترومغناطیسی حفاظتی می نماید . بنابراین استفاده از صاعقه گیر ellips 1.0 در جایگاه های CNG و مکان هایی که ایجاد جرقه امکان تولید انفجار و آتش سوزی را دارد توصیه نمیگردد. از مشخصات صاعقه گیر ELLIPS 1.0 می توان به موارد زیر اشاره نمود : - تولید شده مطابق استاندارد NFC 17 102 - جنس بدنه آلیاژ آلومینیوم - کیفیت بالای ساخت و تکنولوژی فرانسه - گارانتی 15 ساله شرکت LPS [جهت اطلاع از قیمت ؛ مشاوره فنی ، فروش صاعقه گیر الیپس ، خرید صاعقه گیر ellips ، نمایندگی ellips در ایران ، صاعقه گیر ellips 1.0 با ما در تماس باشید] شرکت مهندسی الکتروتوان نماینده رسمی LPS فرانسه در ایران و تولید کننده صاعقه گیر تندر (THUNDER) ، فعال در زمینه تامین سیستم های حفاظت اولیه و ثانویه و همچنین مشاوره فنی و اجرای صاعقه گیر اکتیو و پسیو با ضمانت یکسال می باشد.

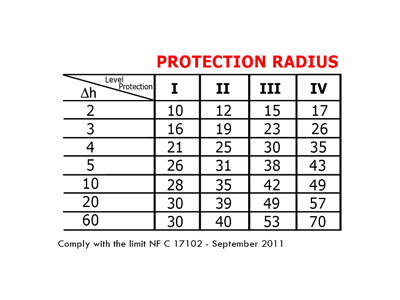

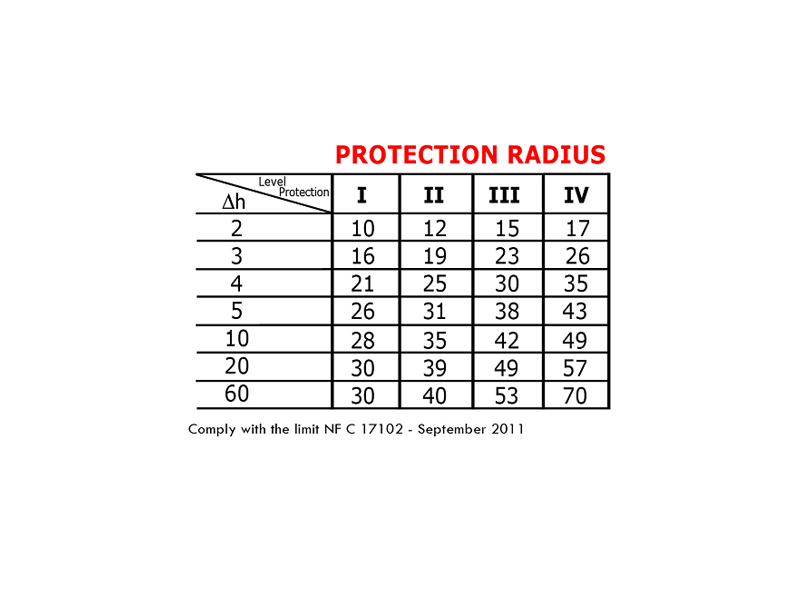

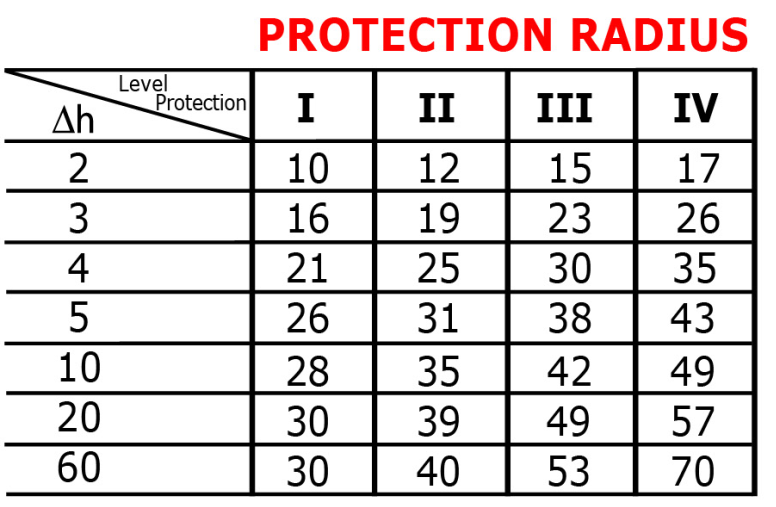

صاعقه گیر ellips 1.0 کمترین شعاع پوشش را در انواع مختلف صاعقه گیر های تولیدی شرکت LPS فرانسه دارد . این صاعقه گیر با بهره گیری از زمان تقدم جریان 10 میکروثانیه و شعاع گوی غلطان 10 متر در اختلاف ارتفاع 5 متر استاندارد 26 متر را در کلاس 1 حفاظتی ( احتمال جذب صاعقه 98%) ، 31 متر در کلاس 2 حفاظتی (احتمال جذب صاعقه 95%) ، 38 متر در کلاس 3 حفاظتی ( احتمال جذب صاعقه 90%) و نهایتا 43 متر در کلاس 4 حفاظتی ( احتمال جذب صاعقه 80%) ارایه می نماید. شعاع پوشش صاعقه گیر ellips 1.0 نهایتا در اختلاف ارتفاع 60 متر و در کلاس 4 حفاظتی برابر با 70 متر است. محاسبات شعاع پوشش صاعقه گیر ellips 1.0 بر اساس اختلاف ارتفاع و کلاس حفاظتی بر اساس استاندارد NFC 17 102 در جدول روبرو قابل مشاهده است.

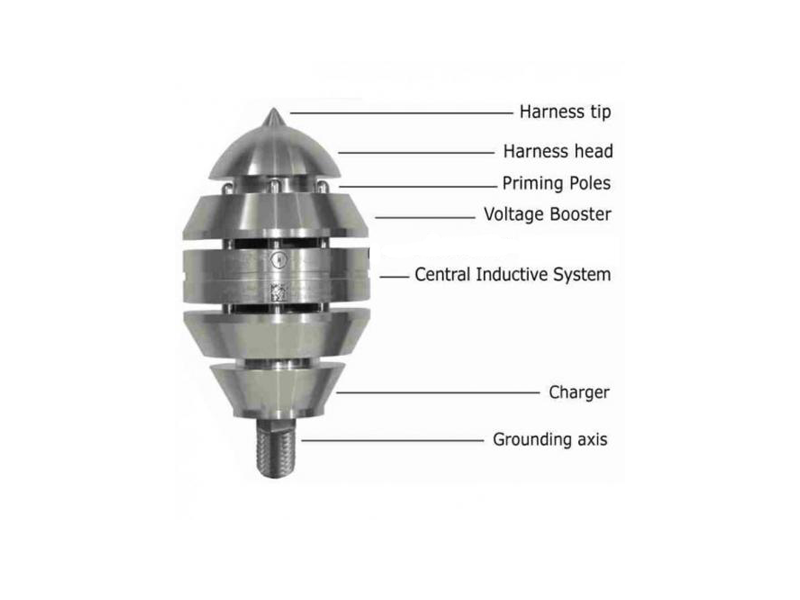

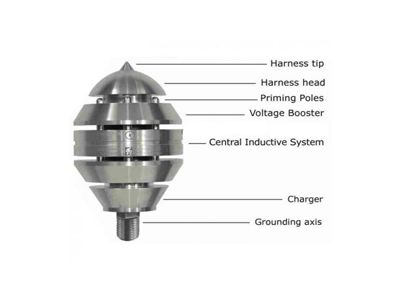

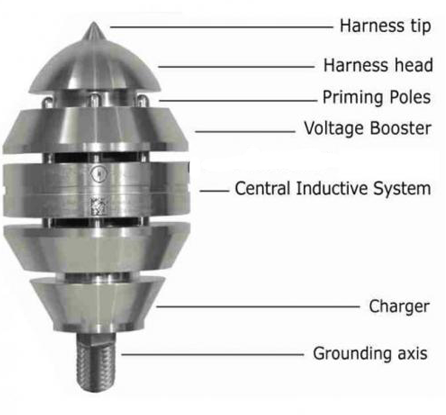

در شکل روبرو عملکرد قسمت های مختلف صاعقه گیر LPS مدل ELLIPS 1.0 نشان داده شده است .
که عبارتند از نوک تیز بالایی(Harness tip) برای جذب صاعقه ، سر جاذب کروی صاعقه گیر(Harness head) ، الکترودهای جرقه زنی (Priming Poles) ، بوستر ولتاژ (Voltage booster) ، سیستم القای مرکزی یا محل تجمع بارهای مخالف ابر جهت ایجاد تونل تخلیه صاعقه (Central Inductive system) ، شارژر یا محل تجمع بارهای موافق ابر (Charger) و محور زمین یا رابط اتصال پایه صاعقه گیر به صاعقه گیر اصلی که وظیفه ارتباط با سیستم زمین را دارد و الباقی اجزای صاعقه گیر ellips 1.0 بر روی آن سوار است (Grounding axis) .

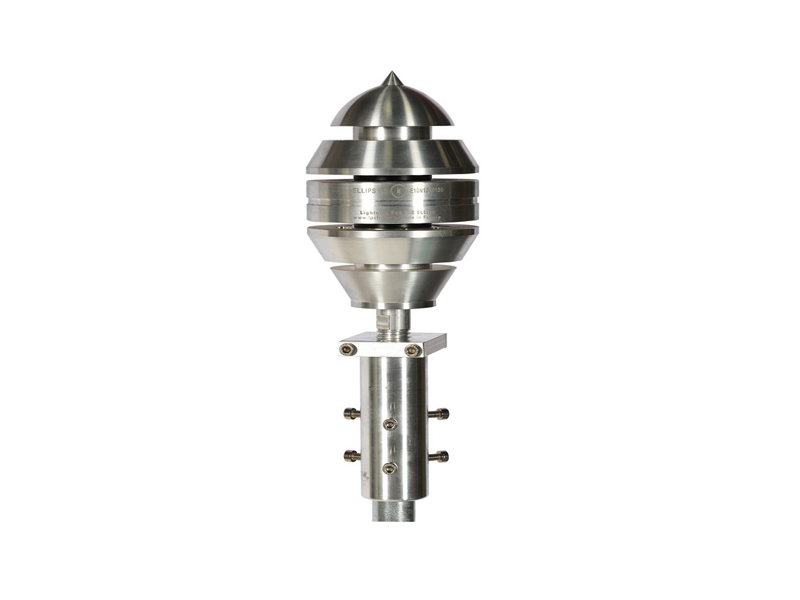

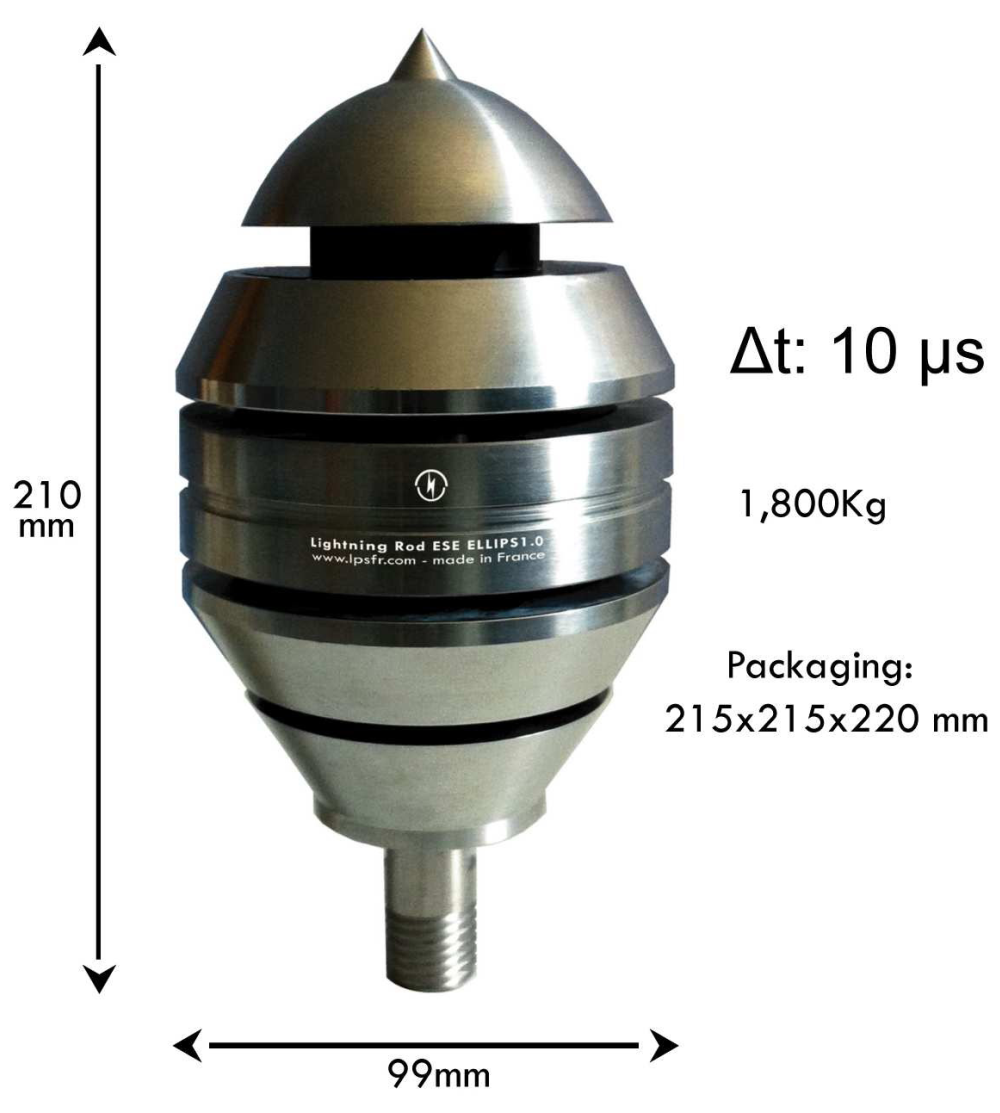

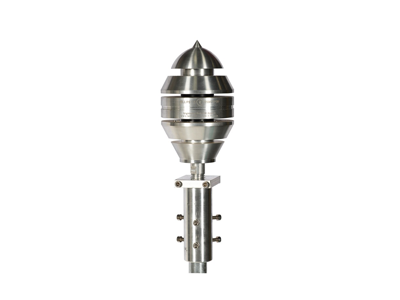

صاعقه گیر ellips 1.0 با وزن 1800 گرمی ، دارای قطر 99 میلیمتر و ارتفاع 210 میلیمتر می باشد . جهت نصب کافیست آداپتور 50 سانتیمتری مخصوص تهیه گردیده و به محور زیرین صاعقه گیر نصب گردد.
