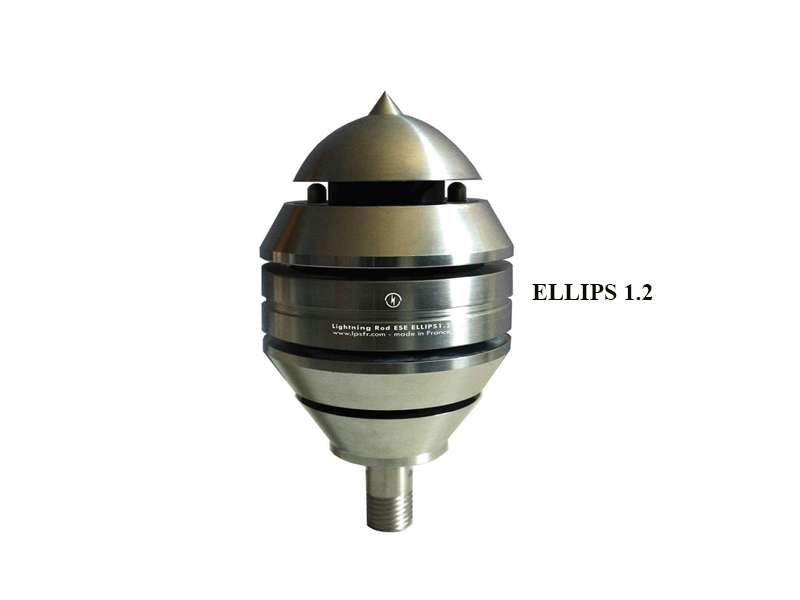

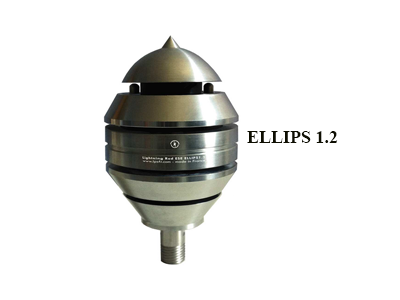

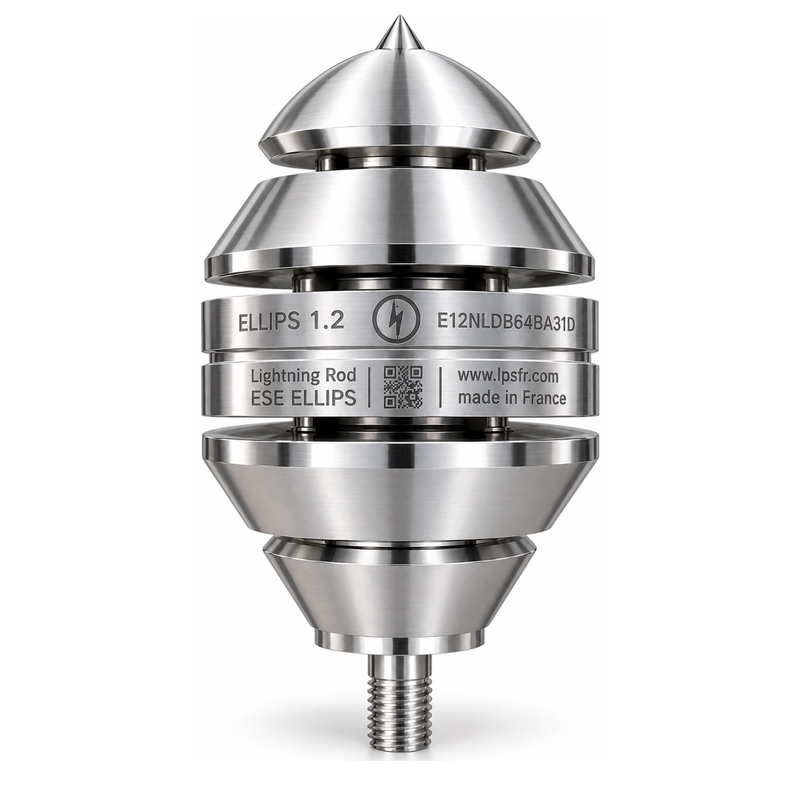

صاعقه گیر الکترونیکی ال پی اس مدل ELLIPS 1.2 ساخت کشور فرانسه با حداکثر شعاع پوشش 79 متر دارای شعاع گوی یونیزه شده 25 متر و زمان فعالسازی 25 میکروثانیه می باشد. صاعقه گیر ELLIPS 1.2 در صورت نصب بر روی دکل 5 متری (اختلاف ارتفاع 5 متر از بالاترین نقطه زون حفاظتی) حداکثر شعاع پوشش 65 متر را در کلاس حفاظتی IV تامین می نماید . لازم به ذکر است که شرکت LPS تولید کننده صاعقه گیر دیگری با کد Paraton@ir25 می باشد که از لحاظ مشخصات فنی دقیقا متناظر با ELLIPS 1.2 بوده و تنها تفاوت آن قابلیت ارتباط با مرکز پردازش داده مربوط به صاعقه گیر است و می توان به وسیله آن به اطلاعاتی از قبیل تعداد برخورد صاعقه و تاریخ برخورد دسترسی داشت. از مشخصات صاعقه گیر ELLIPS 1.2 می توان به موارد زیر اشاره نمود : - تولید شده مطابق استاندارد NFC 17 102 - جنس بدنه آلیاژ آلومینیوم - کیفیت بالای ساخت و تکنولوژی فرانسه - گارانتی 15 ساله شرکت LPS صاعقه گیر ellips 1.2 با توجه به میزان شعاع پوششی که دارد جهت پروژه های ساختمانی و صنعتی کوچک مقیاس بسیار مناسب است و اغلب توسط کارفرمایان تهیه میگردد . [جهت اطلاع از قیمت ؛ مشاوره فنی در خصوص صاعقه گیر الکترونیکی ال پی اس ، صاعقه گیر ellips 1.2 ، صاعقه گیر ساختمانی الیپس و سفارش گذاری با ما در تماس باشید] شرکت مهندسی الکتروتوان نماینده رسمی LPS فرانسه در ایران و تولید کننده صاعقه گیر تندر (THUNDER) ، فعال در زمینه تامین سیستم های حفاظت اولیه و ثانویه و همچنین مشاوره فنی و اجرای صاعقه گیر اکتیو و پسیو با ضمانت یکسال می باشد.

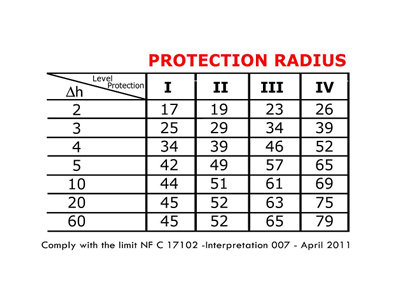

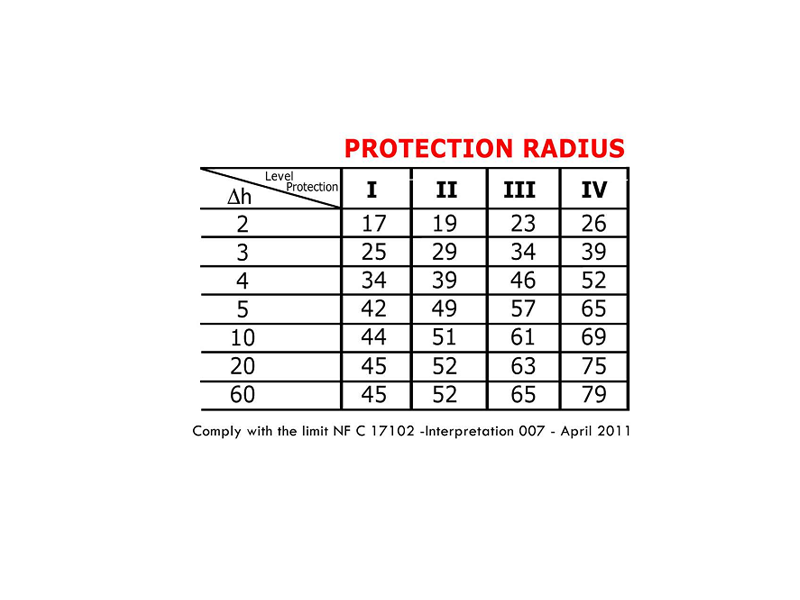

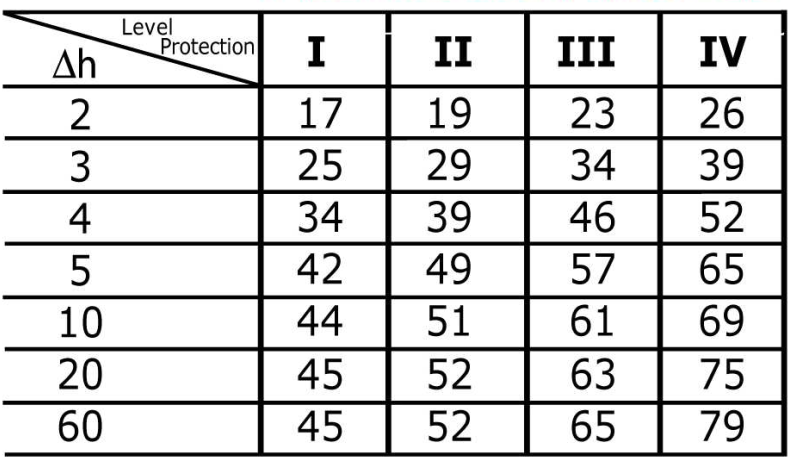

در این جدول شعاع پوشش صاعقه گیر ellips 1.2 بر اساس کلاس حفاظتی و اختلاف ارتفاع نمایش داده شده است . طبق جدول صاعقه گیر الکترونیکی ال پی اس در اختلاف ارتفاع 5 متر و در کلاس حفاظتی 1 ( احتمال جذب صاعقه 98%) 42 متر ، در کلاس حفاظتی 2 ( احتمال جذب صاعقه 95%) 49 متر ، در کلاس حفاظتی 3 ( احتمال جذب صاعقه 90%) 57 متر و در کلاس حفاظتی 4 ( احتمال جذب صاعقه 80%) 65 متر را پوشش می دهد. شعاع پوشش نهایی در کلاس 4 حفاظتی و اختلاف ارتفاع 60 متر از بالاترین نقطه برابر با 79 متر می باشد.

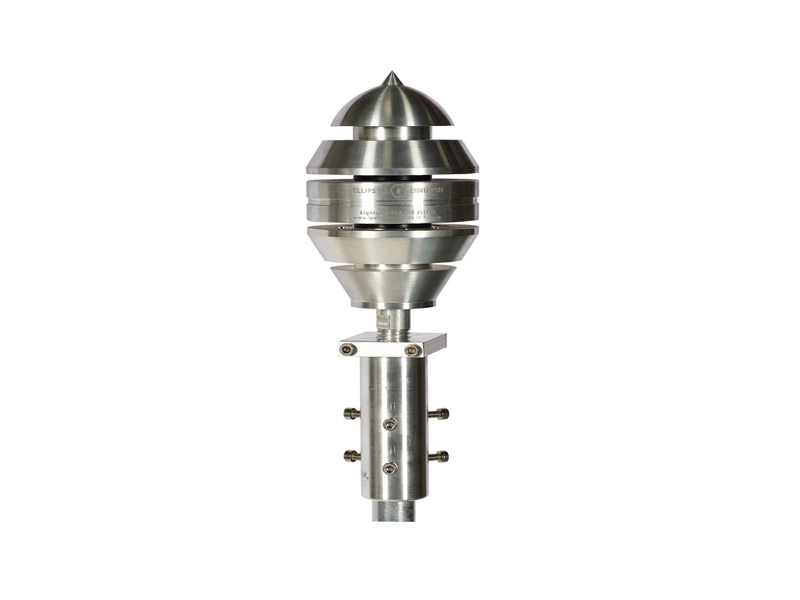

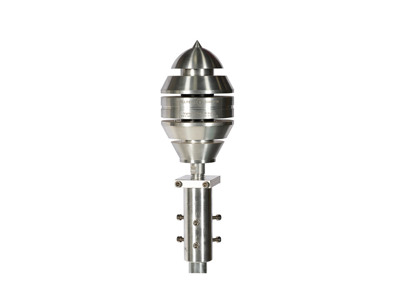

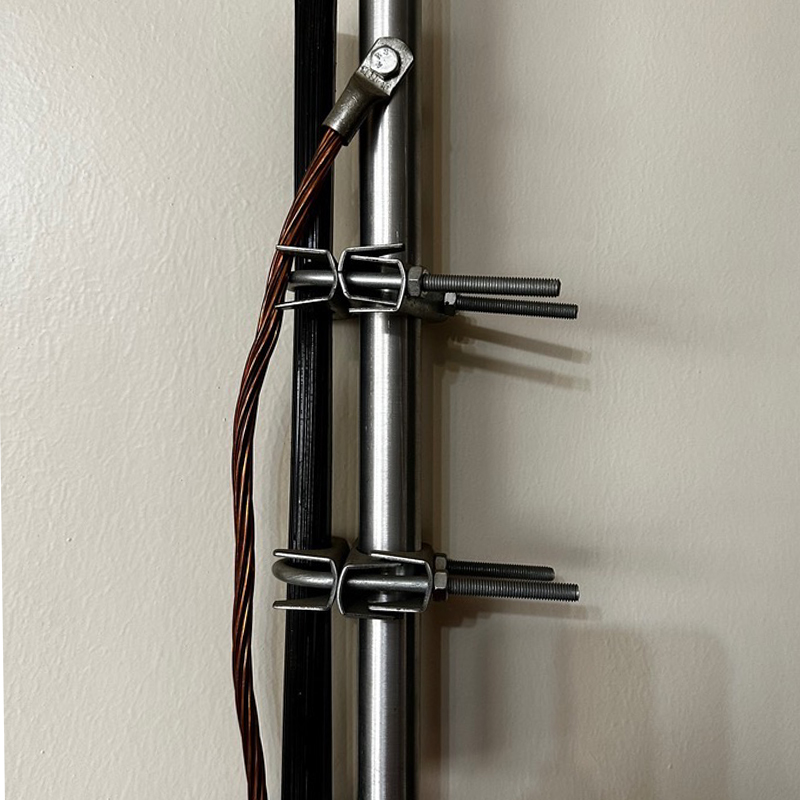

متعلقات نصب صاعقه گیر ellips 1.2 شامل یک عدد پایه آداپتوری نیم متری است
که بالای آن حدیده کاری شده و شفت اصلی صاعقه گیر ( محور ارتباط با زمین) در داخل آن پیچ میشود . در این حالت صاعقه گیر به صورت گرز مانند تبدیل شده و پایه توسط دو عدد بست کرپی بزرگ که فک های آن قادر به گرفتن همزمان تکیه گاه دکل و پایه نیم متری است به دکل نصب می گردد . همجنین بر روی بدنه پایه نی متری آداپتور سوراخکاری شده تا بتوان هادی نزولی صاعقه گیر ellips 1.2 را از طریق کابلشو به آن متصل نمود. در این شکل نحوه نصب نشان داده شده است.

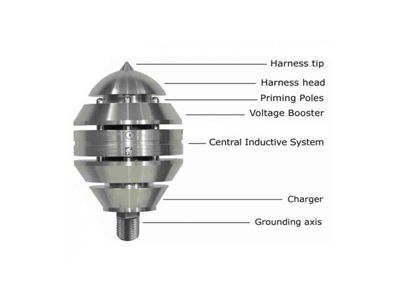

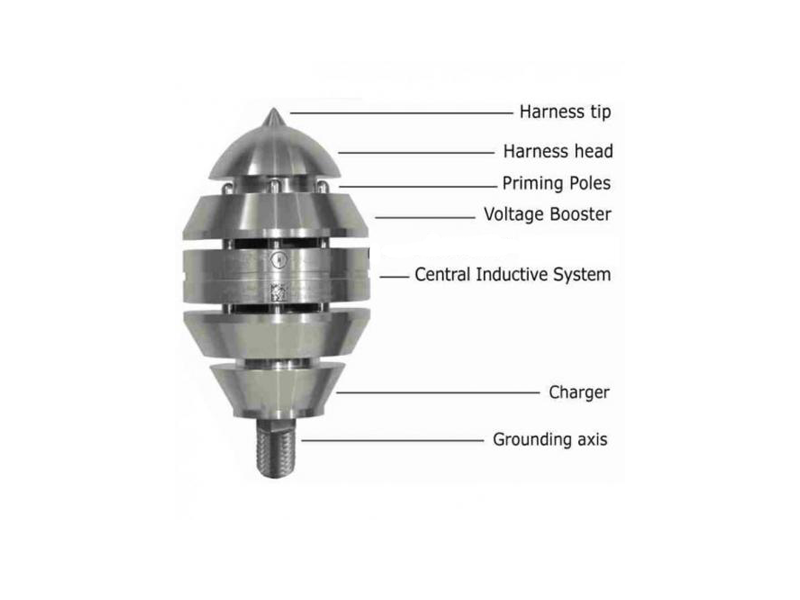

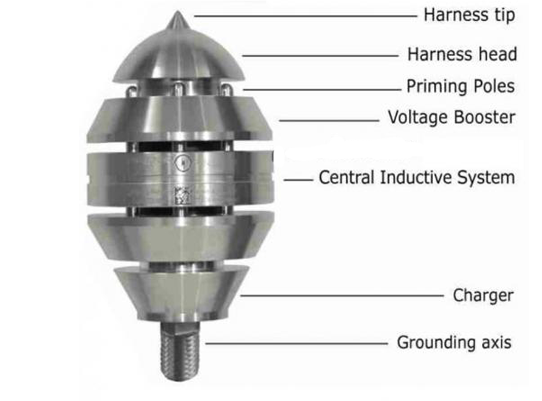

در شکل روبرو عملکرد قسمت های مختلف صاعقه گیر LPS مدل ELLIPS 1.0 نشان داده شده است . که عبارتند از نوک تیز بالایی(Harness tip) برای جذب صاعقه ، سر جاذب کروی صاعقه گیر(Harness head) ، الکترودهای جرقه زنی (Priming Poles) ، بوستر ولتاژ (Voltage booster) ، سیستم القای مرکزی یا محل تجمع بارهای مخالف ابر جهت ایجاد تونل تخلیه صاعقه (Central Inductive system) ، شارژر یا محل تجمع بارهای موافق ابر (Charger) و محور زمین یا رابط اتصال پایه صاعقه گیر به صاعقه گیر اصلی که وظیفه ارتباط با سیستم زمین را دارد و الباقی اجزای صاعقه گیر ellips 1.0 بر روی آن سوار است (Grounding axis) .
