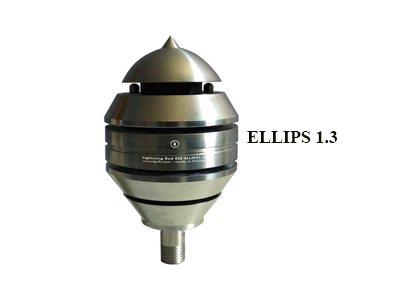

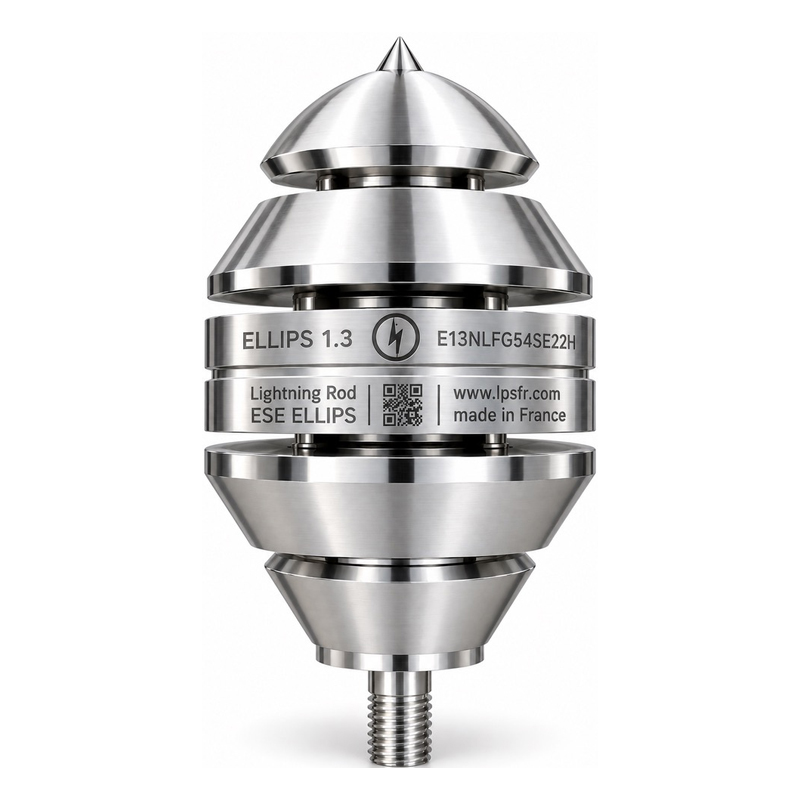

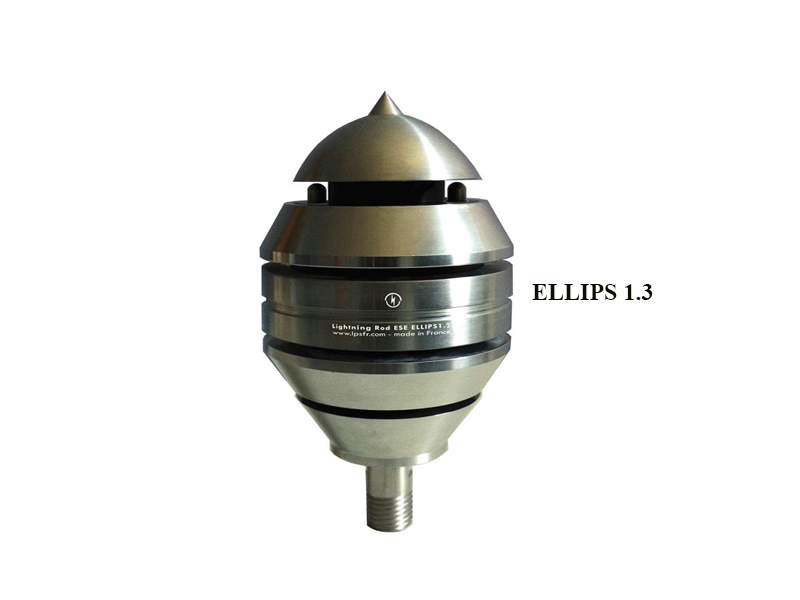

صاعقه گیر اکتیو ELLIPS 1.3 ساخت کشور فرانسه شرکت LPS با حداکثر شعاع پوشش 105 متر دارای شعاع گوی یونیزه شده 45 متر و زمان تقدم دریافت صاعقه 45 میکروثانیه می باشد. صاعقه گیر ELLIPS 1.3 در صورت نصب بر روی دکل 5 متری (اختلاف ارتفاع 5 متر از بالاترین نقطه زون حفاظتی) حداکثر شعاع پوشش 89 متر را در کلاس حفاظتی IV تامین می نماید . لازم به ذکر است که شرکت LPS تولید کننده صاعقه گیر دیگری با کد Paraton@ir45 می باشد که از لحاظ مشخصات فنی دقیقا متناظر با ELLIPS 1.3 بوده و تنها تفاوت آن قابلیت ارتباط با مرکز پردازش داده مربوط به صاعقه گیر است و می توان به وسیله آن به اطلاعاتی از قبیل تعداد برخورد صاعقه و تاریخ برخورد دسترسی داشت. از مشخصات صاعقه گیر اکتیو ELLIPS 1.3 می توان به موارد زیر اشاره نمود : - تولید شده مطابق استاندارد NFC 17 102 - جنس بدنه آلیاژ آلومینیوم - کیفیت بالای ساخت و تکنولوژی فرانسه - گارانتی 15 ساله شرکت LPS صاعقه گیر ellips 1.3 بر پایه جرقه زنی الکترودها در زمان وقوع صاعقه عمل می نماید و معنای تقدم دریافت صاعقه بدان معتی است که این صاعقه گیر 45 میکروثانیه زودتر از هر جسم تیز دیگری بر فراز پروژه تحت حفاظت ، صاعقه را دریافت می نماید. این ترمینال هوایی وظیفه دریافت و انتقال جریان ضربه 10/350 میکروثانیه صاعقه را از طریق هادی نزولی به زمین بر عهده داشته و بعنوان محافظت اولیه از جلد خارجی پروژه عمل میکند. [جهت اطلاع از قیمت ؛ سفارش گذاری و مشاوره فنی در خصوص صاعقه گیر اکتیو ELLIPS 1.3 ، صاعقه گیر ellips 1.3 ، رعد گیر ellips 1.3 با ما در تماس باشید] شرکت مهندسی الکتروتوان نماینده رسمی LPS فرانسه در ایران و تولید کننده صاعقه گیر تندر (THUNDER) ، فعال در زمینه تامین سیستم های حفاظت اولیه و ثانویه و همچنین مشاوره فنی و اجرای صاعقه گیر اکتیو و پسیو با ضمانت یکسال می باشد.

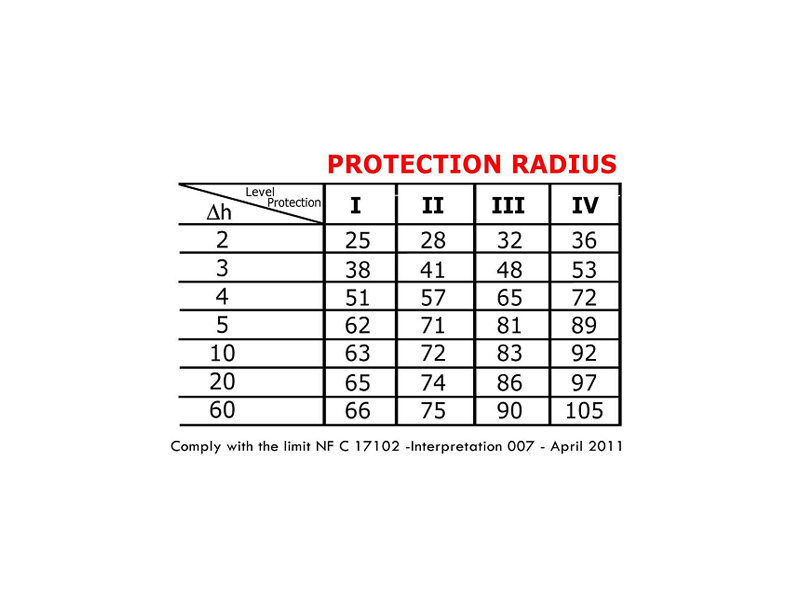

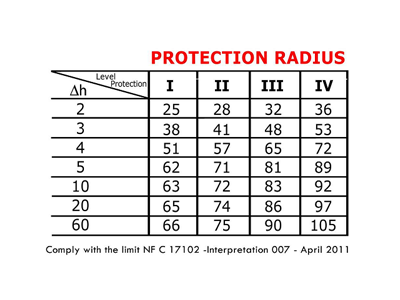

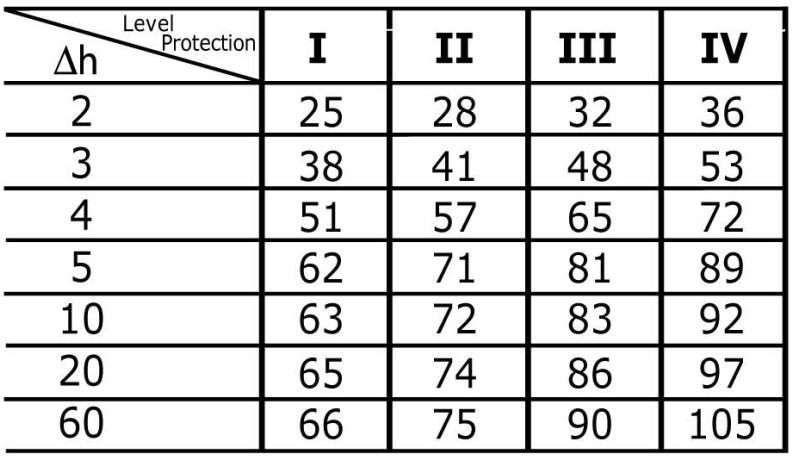

در این جدول شعاع پوشش صاعقه گیر ellips 1.3 بر اساس کلاس حفاظتی و اختلاف ارتفاع نمایش داده شده است . طبق جدول صاعقه گیر اکتیو ellips 1.3 در اختلاف ارتفاع 5 متر و در کلاس حفاظتی 1 ( احتمال جذب صاعقه 98%) 62 متر ، در کلاس حفاظتی 2 ( احتمال جذب صاعقه 95%) 71 متر ، در کلاس حفاظتی 3 ( احتمال جذب صاعقه 90%) 81 متر و در کلاس حفاظتی 4 ( احتمال جذب صاعقه 80%) 89 متر را پوشش می دهد. شعاع پوشش نهایی در کلاس 4 حفاظتی و اختلاف ارتفاع 60 متر از بالاترین نقطه برابر با 105 متر می باشد.

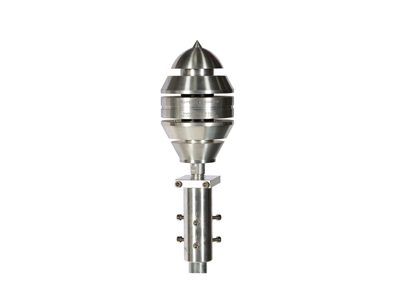

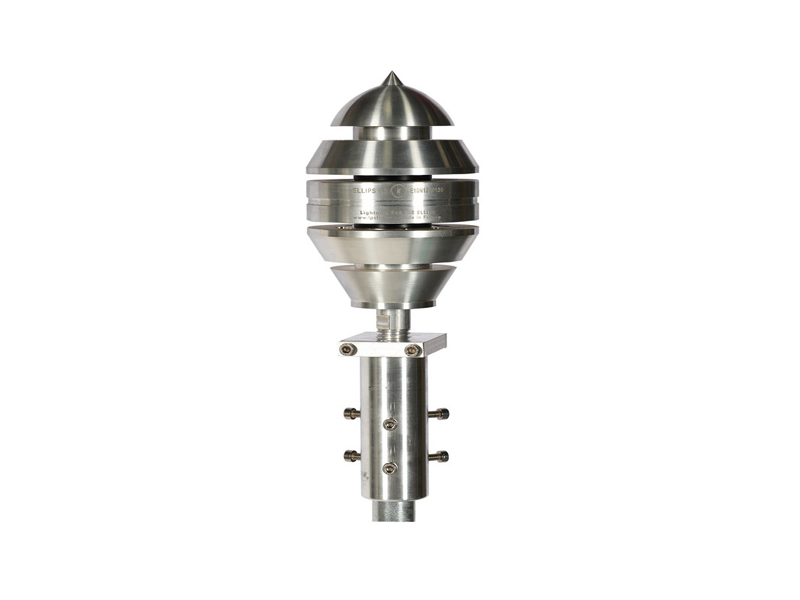

متعلقات نصب صاعقه گیر ellips 1.3 شامل یک عدد پایه آداپتوری نیم متری است
که بالای آن حدیده کاری شده و شفت اصلی صاعقه گیر ( محور ارتباط با زمین) در داخل آن پیچ میشود . در این حالت صاعقه گیر به صورت گرز مانند تبدیل شده و پایه توسط دو عدد بست کرپی بزرگ که فک های آن قادر به گرفتن همزمان تکیه گاه دکل و پایه نیم متری است به دکل نصب می گردد . همجنین بر روی بدنه پایه نی متری آداپتور سوراخکاری شده تا بتوان هادی نزولی رعد گیر ellips 1.3 را از طریق کابلشو به آن متصل نمود. در این شکل نحوه نصب نشان داده شده است.
