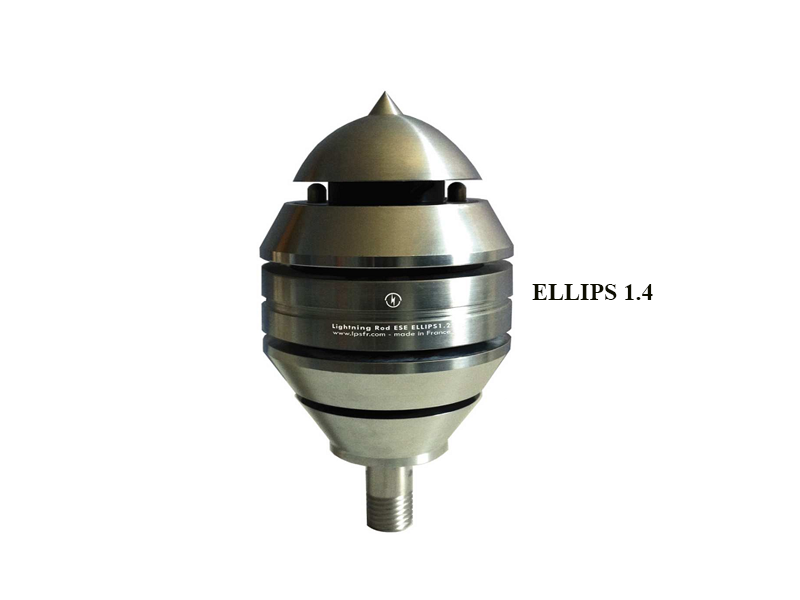

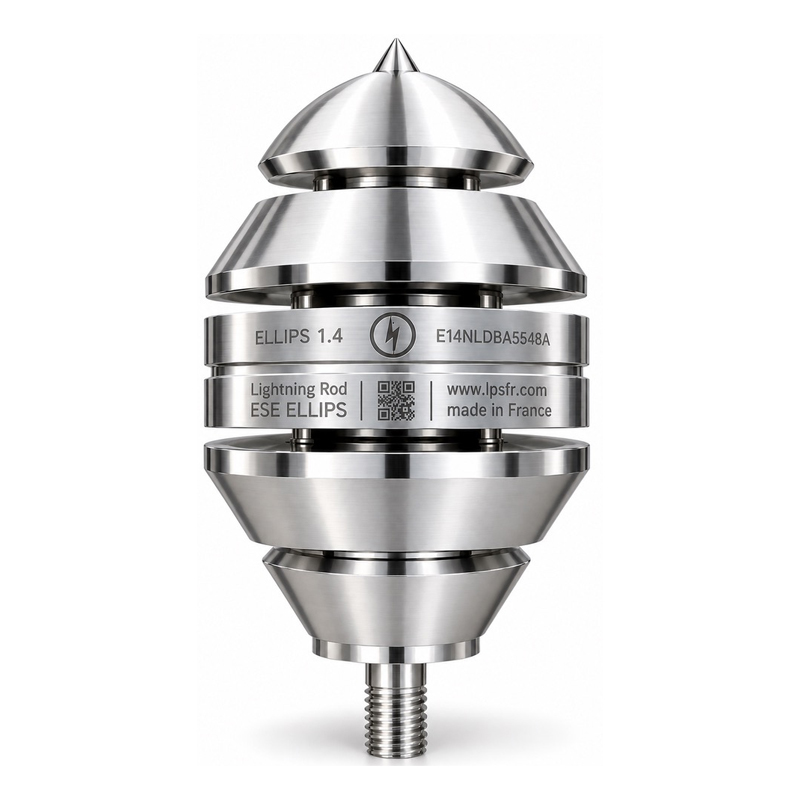

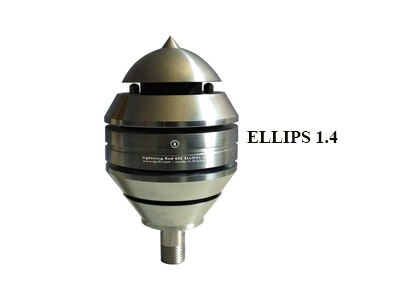

صاعقه گیر الیپس مدل ELLIPS 1.4 ساخت کشور فرانسه (نسخه الیپس مشابه با پاراتون ایر 60) با حداکثر شعاع پوشش 120 متر دارای شعاع گوی یونیزه شده 60 متر و زمان فعالسازی 60 میکروثانیه می باشد. صاعقه گیر ELLIPS 1.4 در صورت نصب بر روی دکل 5 متری (اختلاف ارتفاع 5 متر از بالاترین نقطه زون حفاظتی) حداکثر شعاع پوشش 107 متر را در کلاس حفاظتی IV تامین می نماید . لازم به ذکر است که شرکت LPS تولید کننده صاعقه گیر دیگری با کد Paraton@ir60 می باشد که از لحاظ مشخصات فنی دقیقا متناظر با ELLIPS 1.4 بوده و تنها تفاوت آن قابلیت ارتباط با مرکز پردازش داده مربوط به صاعقه گیر است و می توان به وسیله آن به اطلاعاتی از قبیل تعداد برخورد صاعقه و تاریخ برخورد دسترسی داشت. از مشخصات صاعقه گیر ELLIPS 1.4 می توان به موارد زیر اشاره نمود : - تولید شده مطابق استاندارد NFC 17 102 - جنس بدنه آلیاژ آلومینیوم - کیفیت بالای ساخت و تکنولوژی فرانسه - گارانتی 15 ساله شرکت LPS صاعقه گیر ellips محصول شرکت LPS فرانسه در رده صاعقه گیرهای با شعاع پوشش مشخص و یونیزاسیون خازنی دسته بندی میشود که بالاترین نرخ شعاع پوشش را در محصولات خانواده این شرکت فرانسوی ارایه می نماید. صاعقه گیر الیپس مدل ELLIPS 1.4 بر اساس جرقه زنی در حین وقوع صاعقه عمل نموده و مجهز به چهار الکترود جرقه زن جهت تشکیل بار و ابر الکترو مغناطیسی در محیط تحت پوشش است . مشخصات کامل در ذیل همین صفحه درج گردیده است. [جهت اطلاع از قیمت ؛ سفارش گذاری و مشاوره فنی در مورد صاعقه گیر ELLIPS 1.4 ، نحوه نصب و متعلقات صاعقه گیر ellips ، صاعقه گیر الیپس مدل ELLIPS 1.4 با ما در تماس باشید] شرکت مهندسی الکتروتوان وارد کننده اصلی و نماینده رسمی LPS فرانسه در ایران با نام تجاری صاعقه گیر الیپس و تولید کننده صاعقه گیر تندر (THUNDER) ، فعال در زمینه تامین سیستم های حفاظت اولیه و ثانویه و همچنین مشاوره فنی و اجرای صاعقه گیر اکتیو و پسیو با ضمانت یکسال می باشد.

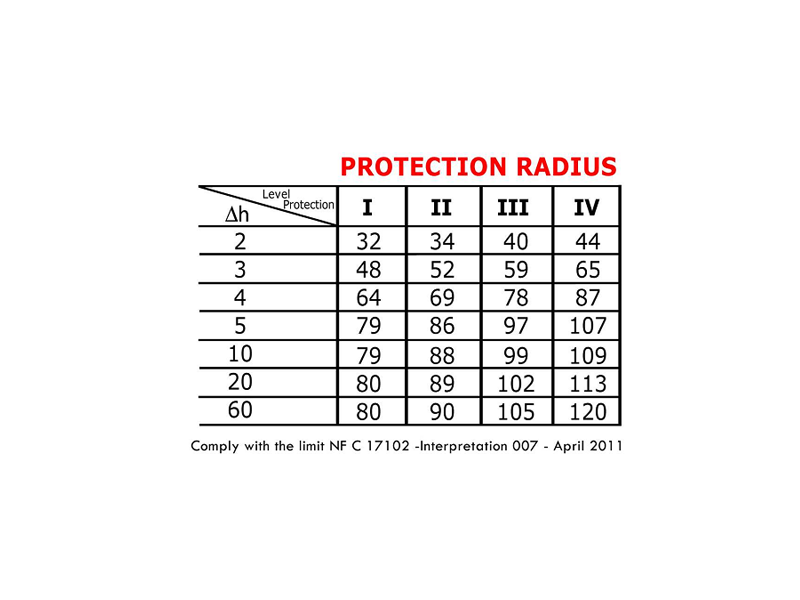

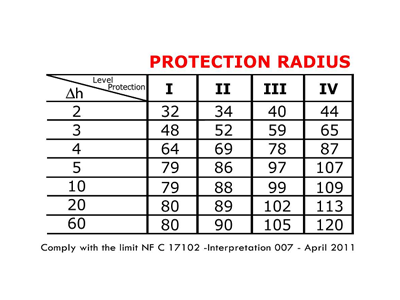

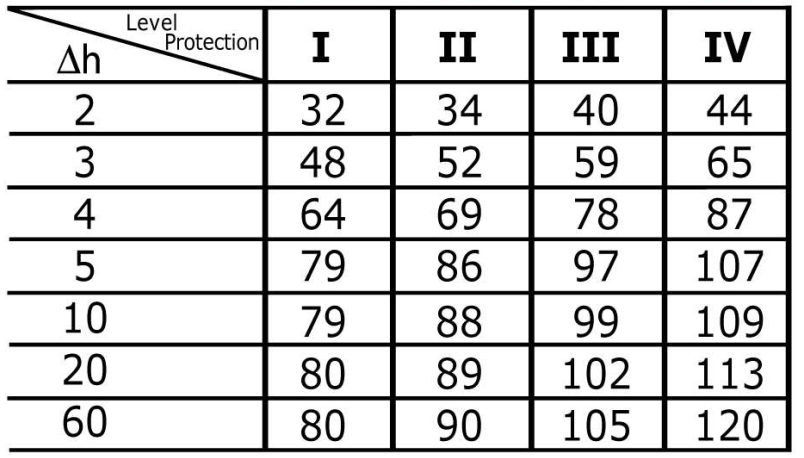

در این جدول شعاع پوشش صاعقه گیر الیپس مدل ELLIPS 1.4 بر اساس اختلاف ارتفاع و کلاس حفاظتی مطابق با استاندارد NFC 17 102 آمده است. مبنای محاسبات شعاع پوشش صاعقه گیر ELLIPS 1.4 شعاع گوی غلطان 60 متری و زمان تقدم جذب صاعقه 60 میکرو ثانیه می باشد. با این توضیح که صاعقه گیر ellips 1.4 در اختلاف ارتفاع 5 متر در کلاس 1 حفاظتی ( احتمال جذب 98%) 79 متر ، در کلاس حفاظتی 2 ( احتمال جذب 95%) 86 متر ، در کلاس حفاظتی 3 ( احتمال جذب 90%) 97 متر و در کلاس 4 حفاظتی ( احتمال جذب 80%) 107 متر را پوشش می دهد. با توجه به جدول ملاحظه میفرمایید که با افزایش ارتفاع دکل شعاع پوشش به کندی افزایش می یابد بطوریکه بعنوان مثال اگر ارتفاع دکل را چهار برابر کرده و به 20 متر برسانیم شعاع پوشش کلاس 4 از 107 متر تنها به 113 متر میرسد که صرفه اقتصادی برای این امر را توجیه نمیکند. بنابراین کارفرمایان و طراحان حوزه صاعقه گیر ، ارتفاع دکل را در حالت بهینه 5 متر برای صاعقه گیر الیپس مدل ellips 1.4 در نظر میگیرند .
صاعقه گیر الیپس با ایجاد یک ابر الکترو مغناطیسی از محوطه تحت پوشش محافظت می نماید . اصول ایجاد به اینصورت است که در مواقعی که جو آرام است اختلاف پتانسیل بین جو و زمین به کمترین میزان رسیده و صاعقه گیر الیپس در حالت خاموش است . با بوجود آمدن شرایط صاعقه ، اختلاف پتانسیل بین جو زمین شروع به افزایش می نماید و هنگامی که به 5 کیلو ولت رسید صاعقه گیر شروع به روشن شدن و یونیزاسیون بارهای اطراف محل نصب می نماید . در واقع صاعقه گیر الیپس بعنوان یک خازن عمل نموده که یک پلیت به جو متصل است و یک پلیت آن به زمین . این امر باعث میشود بارهای مخالف ابر داخل جو در دو قسمت ابتدایی و انتهایی صاعقه گیر تجمع کرده و بار مخالف دقیقا بر روی پلیت دیگر یعنی قسمت میانی صاعقه گیر متمرکز گردد و نیروی رانش الکترو مغناطیسی این بارها را از یکدیگر دور نماید. حال با افزایش اختلاف پتانسیل تا لحظه وقوع این عمل یونیزاسیون تا جایی افزایش پیدا کرده که کل محوطه تحت پوشش را در برمیگیرد و با اتفاق افتادن صاعقه نهایی ، تخلیه جریان الکتریکی صاعقه به ابر مغناطیسی برخورد کرده و مدار را به سمت سری صاعقه گیر الیپس ببندد . به محض دریافت توسط صاعقه گیر ، این جریان از طریق هادی های نزولی به زمین منتقل خواهد شد.

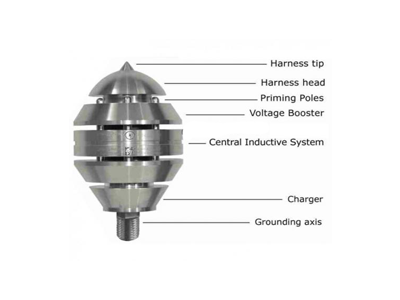

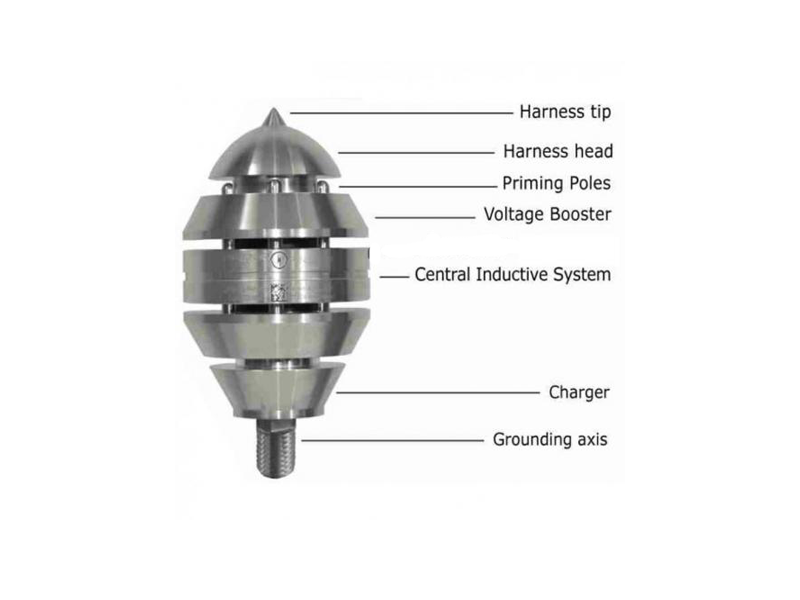

در شکل روبرو عملکرد قسمت های مختلف صاعقه گیر ellips نشان داده شده است . که عبارتند از نوک تیز بالایی(Harness tip) برای جذب صاعقه ، سر جاذب کروی صاعقه گیر(Harness head) ، الکترودهای جرقه زنی (Priming Poles) ، بوستر ولتاژ (Voltage booster) ، سیستم القای مرکزی یا محل تجمع بارهای مخالف ابر جهت ایجاد تونل تخلیه صاعقه (Central Inductive system) که در پاراگراف قبلی شرح داده شد ، شارژر یا محل تجمع بارهای موافق ابر (Charger) و محور زمین یا رابط اتصال پایه صاعقه گیر به صاعقه گیر اصلی که وظیفه ارتباط با سیستم زمین را دارد و الباقی اجزای صاعقه گیر ellips 1.0 بر روی آن سوار است (Grounding axis) .

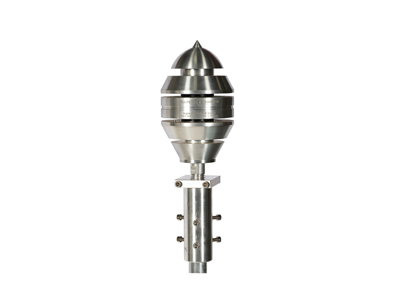

متعلقات نصب صاعقه گیر ellips 1.4 شامل یک عدد پایه آداپتوری نیم متری است

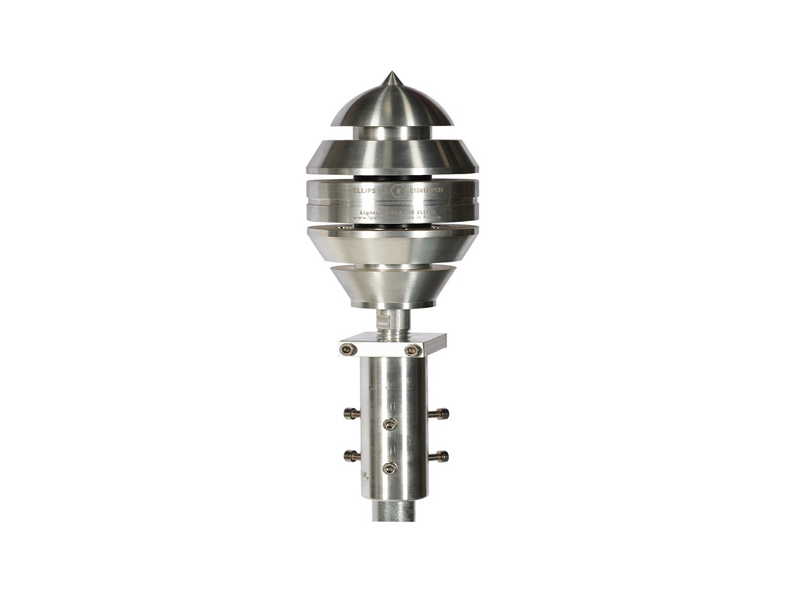

که بالای آن حدیده کاری شده و شفت اصلی صاعقه گیر ( محور ارتباط با زمین) در داخل آن پیچ میشود . در این حالت صاعقه گیر به صورت گرز مانند تبدیل شده و پایه توسط دو عدد بست کرپی بزرگ که فک های آن قادر به گرفتن همزمان تکیه گاه دکل و پایه نیم متری است به دکل نصب می گردد . همجنین بر روی بدنه پایه نی متری آداپتور سوراخکاری شده تا بتوان هادی نزولی رعد گیر ellips 1.3 را از طریق کابلشو به آن متصل نمود. در این شکل نحوه نصب نشان داده شده است.
