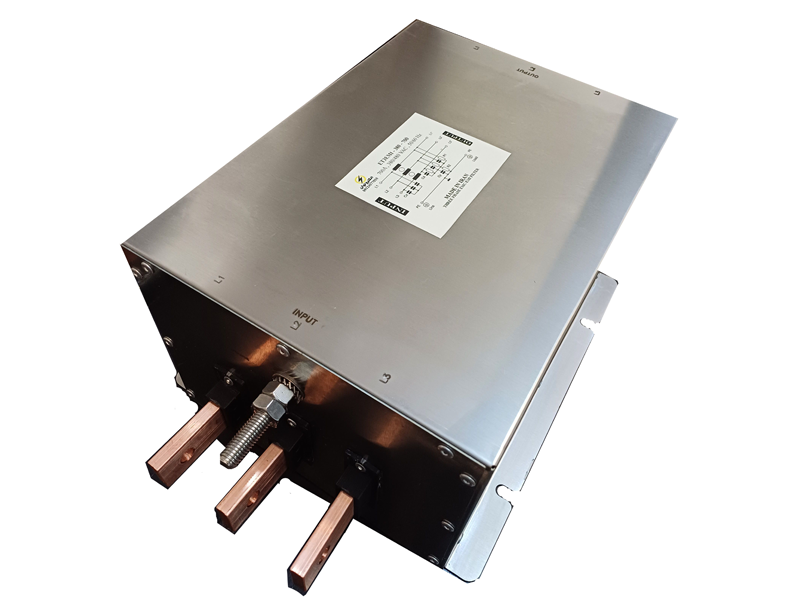

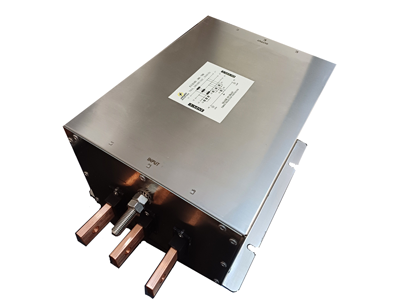

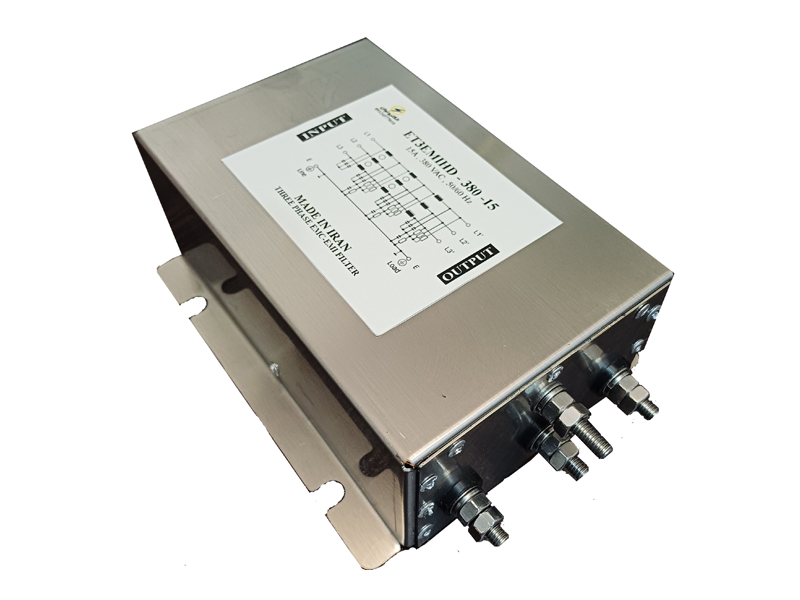

نویز فیلتر EMI سه فاز مدل ET3EMIHD -380 محصول شرکت الکترو توان برند ETCO ، ( هم ارز و معادل فیلتر مدل FN 3359) از جمله نویز فیلتر سه فاز دو طبقه (یا دو مداره) می باشد که در رنج جریان 10 تا 1200 آمپر طراحی و تولید میگردد. نویز فیلتر EMI سه فاز بدلیل دو مداره بودن در سیستم های سه فاز با سطح نویز شدی و بسیار شدید ( بالای 70 دسی بل) کاربرد دارد و کاملا بصورت سفارشی و بر اساس نیاز بهره بردار تولید میگردد و دلیل عدم تولید آن بصورت موجودی و آماده تحویل ، عدم تقاضای صنعتی زیاد می باشد. به هر حال در بسیاری از موارد از نویز فیلتر EMI سه فاز نیز استفاده میشود که موجب طراحی آن گردیده است. از ویژگی های فیلتر emi سه فاز اچ دی (HEAVY DUTY) می توان به موارد زیر اشاره نمود : - عملکرد بسیار قوی در حذف نویز های مود مشترک (CM) و مود دیفرانسیلی (DM) - هسته اصلی آلمانی با عملکرد حرارتی عالی - رزین ریزی و طراحی دقیق و فشرده جهت استحکام مدارات داخلی ، عدم نفوذ گرد و غبار و رطوبت به داخل فیلتر - جنس بدنه استیل جهت جلوگیری از نفوذ نویز تابشی به داخل دستگاه و شیلدینگ داخلی - ایجاد سازگاری الکترومغناطیسی EMC در سیستم قدرت و در اینورترها [ جهت مشاوره فنی ، اطلاع از شرایط ساخت ، پیشنهاد مالی و خرید با ما در ارتباط باشید] شرکت الکترو توان پرداز صاعقه ، تولید کننده و طراح انواع فیلترهای emi سه فاز ، سه فاز با نول ، تکفاز خانگی ، صنعتی و مدیکال و نماینده شرکت شافنر سوئیس در ایران می باشد.
فیلتر emi سه فاز کاربردهای بسیار زیادی در صنعت دارد که این کاربردها عبارتند از :
- مهمترین کاربرد فیلتر emi سه فاز در ورودی اینورترها و درایوهای صنعتی VFD می باشد . این درایو ها با کلید زنی که دارند نویز بسیار زیادی را از نقطه اتصال (ورودی درایو) به شبکه متصل به آن تزریق می نماید.
- ادوات و تجهیزات اتوماسیون صنعتی یکی دیگر از موارد کاربرد نویز فیلتر emi سه فاز است . در این تابلو ها بدلیل وجود PLC ها و مدارات فرمان ، سنسورها ، تجهیزات اندازه گیری و ... وجود نویز می تواند اختلال جدی در آنها ایجاد نماید.
- ماشین آلاتی مانند CNC ، دستگاه جوش ، ماشین آلات بسته بندی ، دستگاه پرس که مبتنی بر عملکرد اینورترها و درایوهای فرکانس متغیر هستند از منابع اصلی نویز هستند و جایگذاری فیلتر emi سه فاز جهت کنترل نویز و اغتشاشات الکترومغناطیسی بسیار اهمیت دارد.
- منابع تغذیه و ادوات قدرت مانند منابع تغذیه سوئیچینگ ، یکسوز سازها (رکتیفایرها) ، شارژرهای صنعتی و بطور کلی تجهیزات الکترونیک قدرت از منابع تولید نویز فرکانس بالا هستند که معمولا در مدارات سه فاز مورد استفاده قرار گرفته و نویز فیلتر emi سه فاز می تواند نقش موثری در کاهش و کنترل این فرکانس ها داشته باشد.
- فیلتر نویز emi سه فاز همچنین در ادوات تامین برق اضطراری مانند UPS ها یک راهکار بسیار مناسب جهت کاهش نویز می باشد.
- تجهیزات سلول های فتوولتاییک و پنل های خورشیدی که دارای اینورترهای سولار و تبدیل انرژی هستند که نویز فیلتر emi سه فاز می تواند سازگاری الکترو مغناطیسی بین قطعات و شبکه برق متصل به آن را تامین نماید.

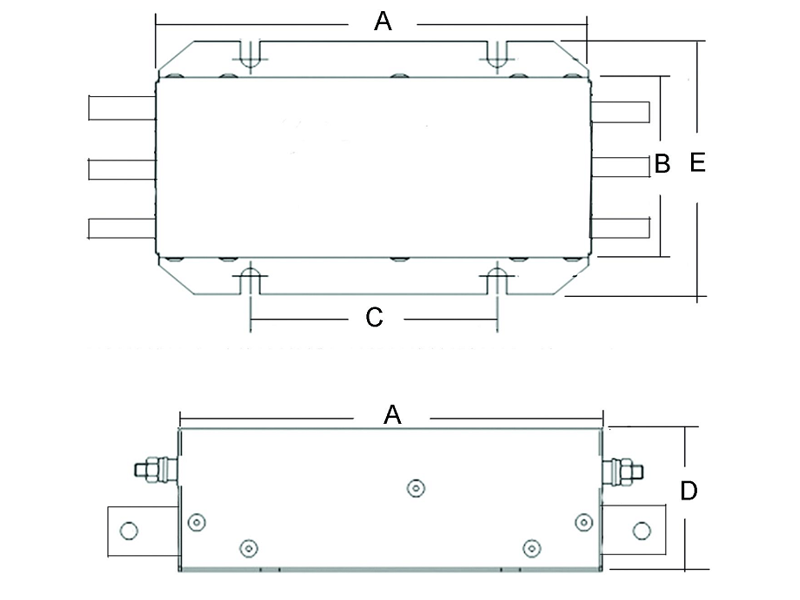

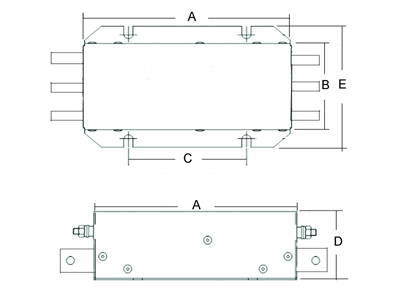

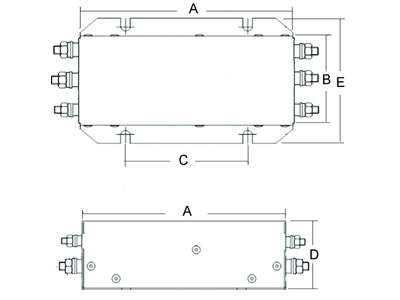

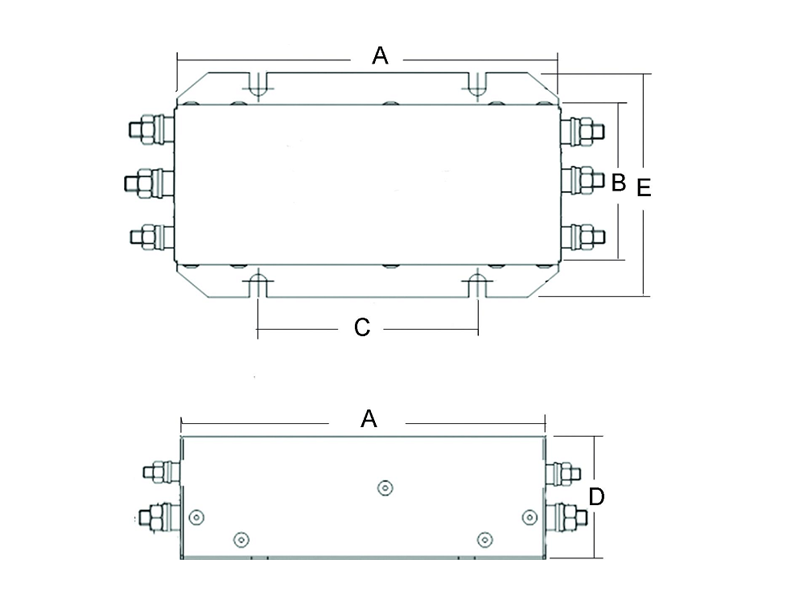

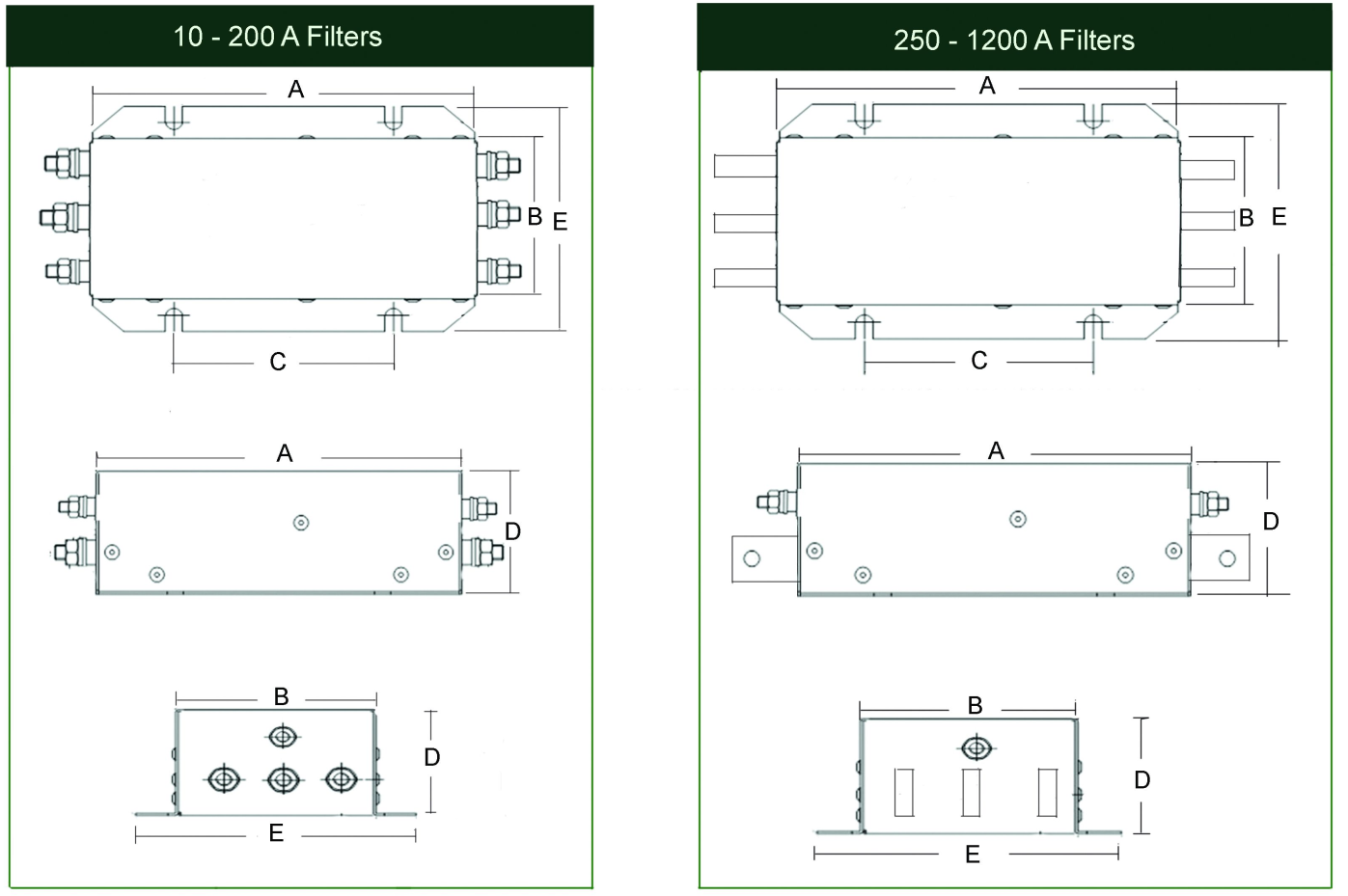

ابعاد نویز فیلتر سه فاز بسته به حجم مدارات داخلی و مقدار جریان باری که تحمل می نماید بستگی دارد . توصیه میشود در این خصوص به فایل دیتا شیت مراجعه نموده و با توجه به مدل فیلتر انتخابی ، ابعاد دقیق را مشاهده نمایید.

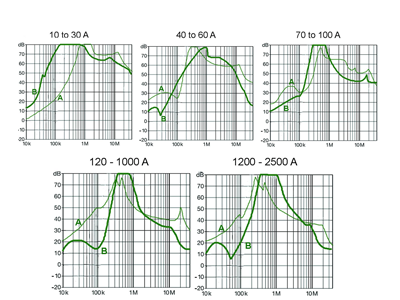

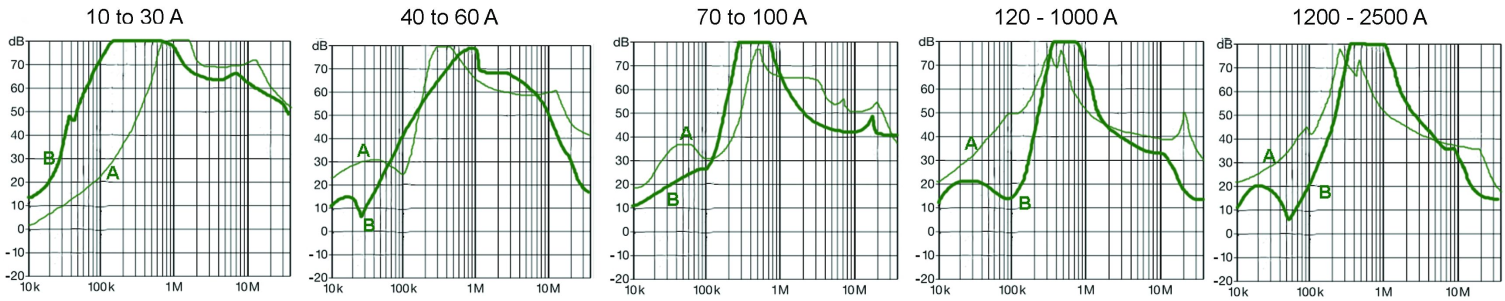

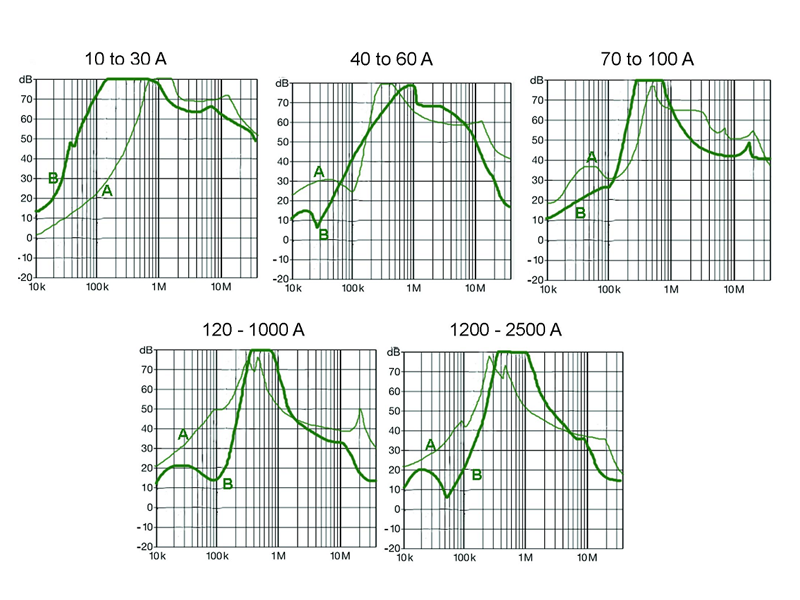

در تصویر زیر مشخصه شدت بر حسب دسی بل و فرکانس نویز بر حسب هرتز به تفکیک رنج جریان آمده است. با توجه به این تصویر ، بعنوان مثال نویز فیلتر EMI سه فاز 80 آمپر نویز های با فرکانس 300 کیلوهرتز تا 1 مگاهرتز را با شدت بالای 80 دسی بل فیلتر مینماید که بهترین رنج عملکردی آن است و بدان معنی نیست که نویز فیلتر فرکانس های دیگر را تضعیف نمی نماید بلکه در این بازه بهترین و پر شدت ترین نویز را از بین خواهد برد.
