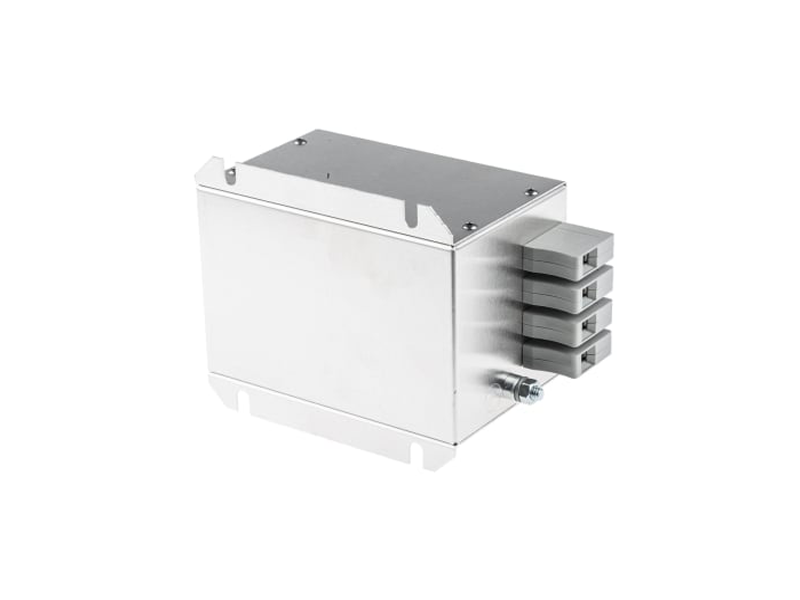

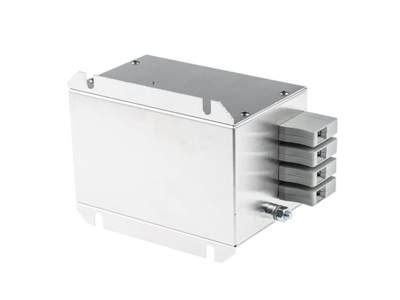

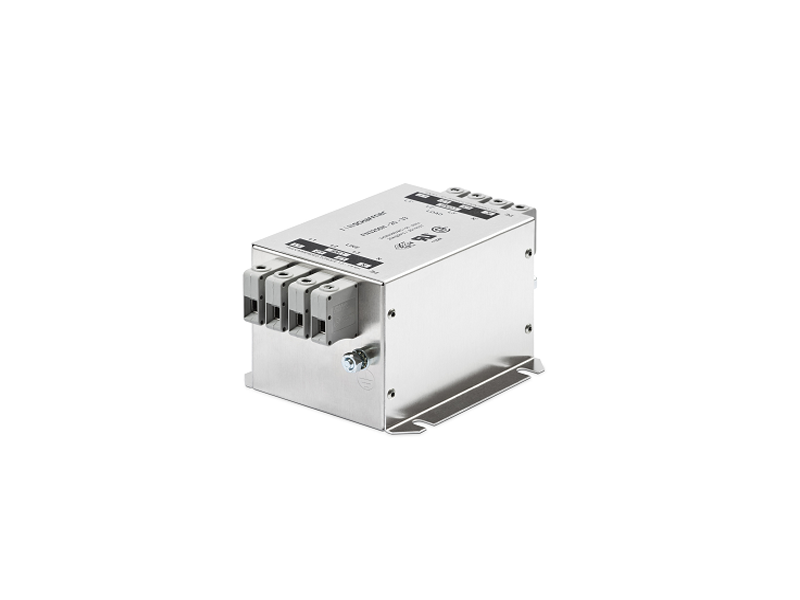

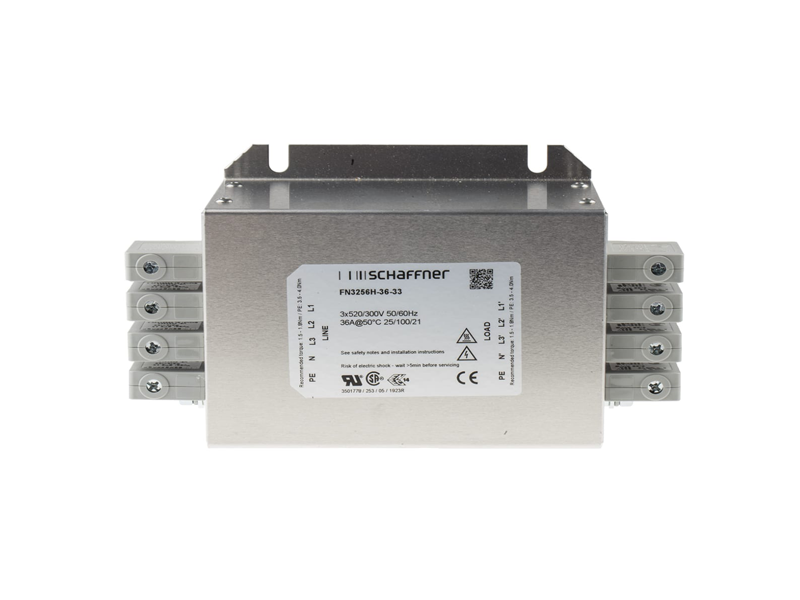

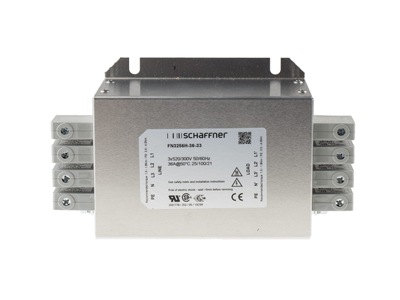

لاین فیلتر سه فاز با نول صنعتی مدل FN 3256 محصول شرکت Schaffner از جمله فیلترهای emi سه فاز با نول با کاربردهای فراوان در ماشین ها و تجهیزات صنعتی می باشد که محافظت از نول در آنها لازم و ضروری است . رنج جریان لاین فیلتر emi سه فاز با نول از 8 تا 160 آمپر با بهره گیری از مدار تک طبقه و رنج ولتاژ 520/300 ولت AC است. فیلتر مدل FN 3256 بر اساس استاندارد EN 50370 -1 که مخصوص ماشین آلات الکتریکی و صنعتی است طراحی گردیده در ورودی تجهیزات نصب می شود ، شکل مکعبی ، کمپکت و وزن سبک آن ، امکان نصب این فیلتر را در فضاهای محدود می دهد. از ویژگی های لاین فیلتر سه فاز با نول صنعتی می توان به موارد زیر اشاره نمود : - سهولت در نصب و راه اندازی با صرف زمان بسیار کم - ترمینال های تاچ سیف و ایمن بر اساس استاندارد IEC 60204-1 که مربوط به استاندارد های نصب است و در صنعت بسیار مرسوم می باشد - میرایی نویز الکترومغناطیسی مناسب برای ماشین آلات صنعتی با کاربردهای گسترده با حداکثر 8 محور درایو و هر درایو با 10 متر طول کابل - جهت انتخاب آسان مدل ، طراحی آمپراژ بر اساس فیوزهای استاندارد موجود در بازار طراحی گردیده است. فیلتر مدل FN 3256 بدلیل تحریم ها در حال حاضر در بازار ایران موجود نیست و بصورت سفارشی از خارج از کشور قابل تامین است . این فیلتر معادل فیلتر emi سه فاز با نول است که در ایران توسط شرکت الکترو توان با برند ETCO و مدل ET4EMI -380 با صرف هزینه اقتصادی بسیار پایین تر ، کیفیتی کاملا قابل رقابت ، زمان تحویل بسیار کم ( تا 50 آمپر موجود) و امکان سفارشی سازی آمپر و ابعاد قابلیت جایگزینی دارد. شرکت الکتروتوان نماینده شرکت شافنر سوئیس و تولید کننده نویز فیلتر در ایران شامل انواع فیلتر EMC/EMI تک فاز ، نویز فیلتر سه فاز و سه فاز با نول ، انواع فیلتر ورودی و خروجی درایو و اینورتر و فیلترهای DC با کیفیت قابل رقابت با انواع خارجی و ضمانت یکسال می باشد.
جهت مشاهده لاین فیلتر emi سه فاز با نول مدل ET4EMI -380 برند ETCO کلیلک نمایید

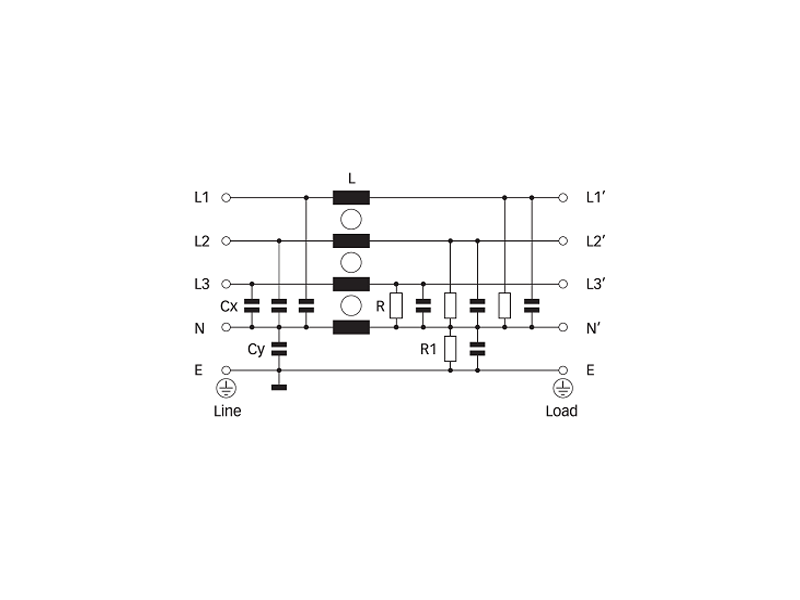

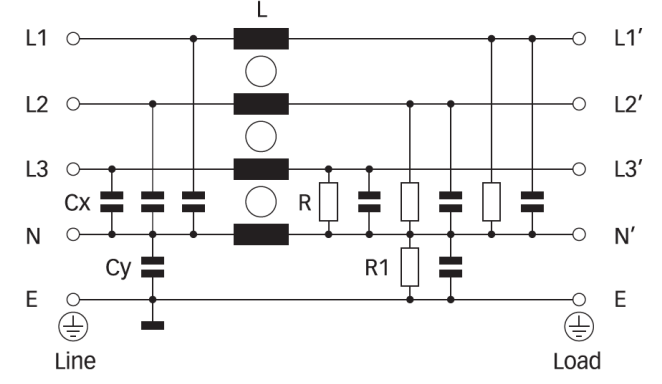

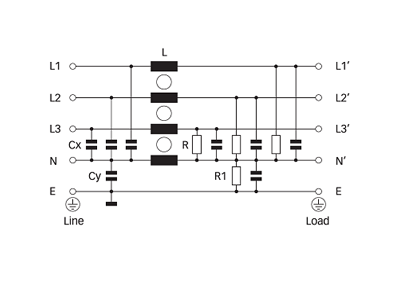

مدار داخلی فیلتر مدل FN 3256 از نوع تک طبقه چهار سیم با گراند می باشد که در شکل روبرو نشان داده شده است . مقادیر سلف و خازن ، جریان نشتی ، ابعاد و نوع ترمینال ها در فایل دیتا شیت بطور کامل آمده است.

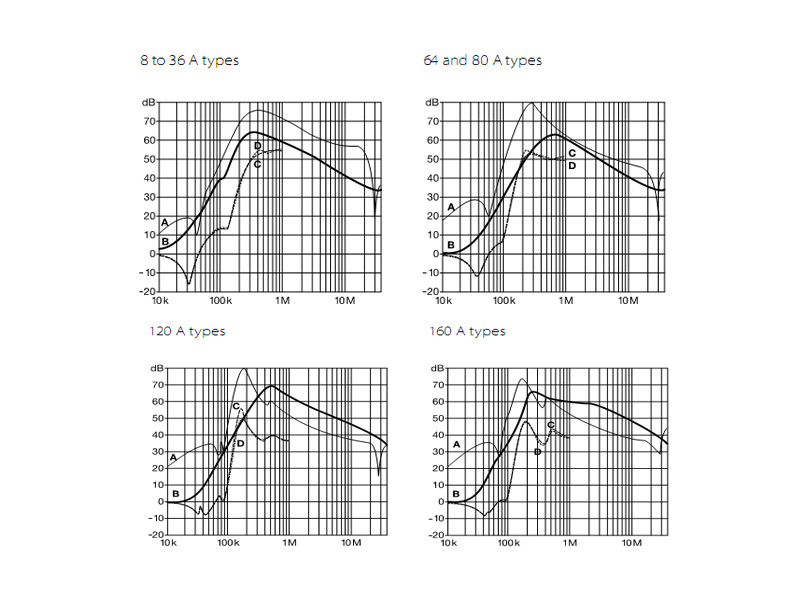

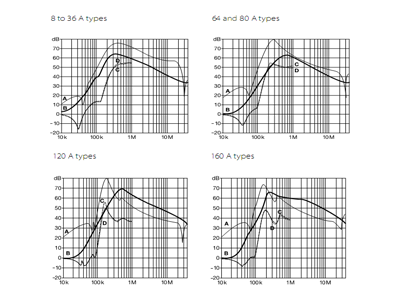

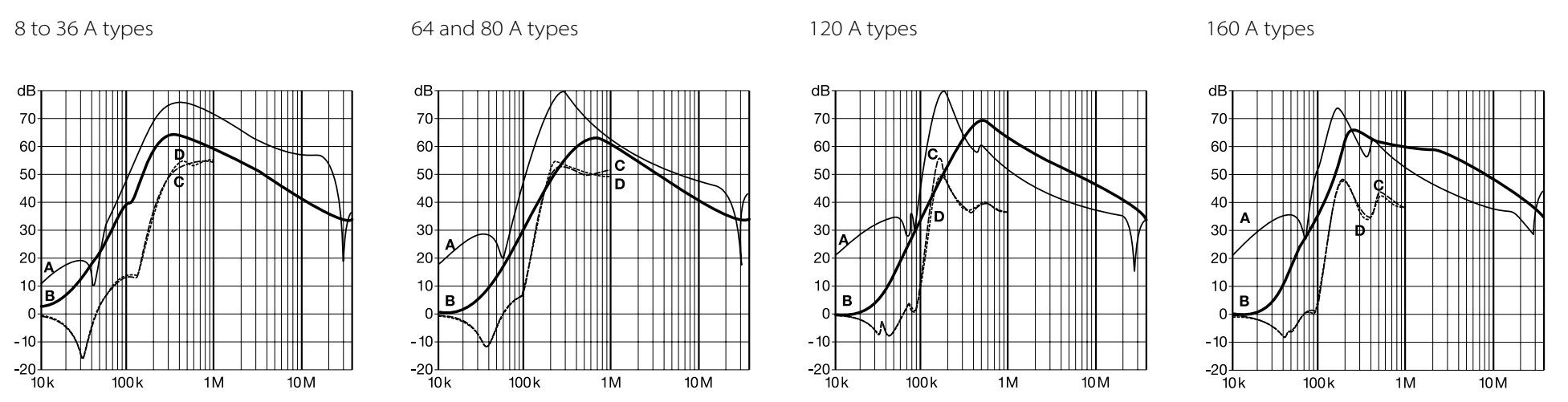

در این نمودار مشخصات قدرت میرایی فیلتر بر حسب فرکانس نویز (هرتز) و شدت ( دسی بل) و به تفکیک رنج جریان نشان داده شده است که می تواند کمک خوبی جهت انتخاب یک لاین فیلتر سه فاز کند.
