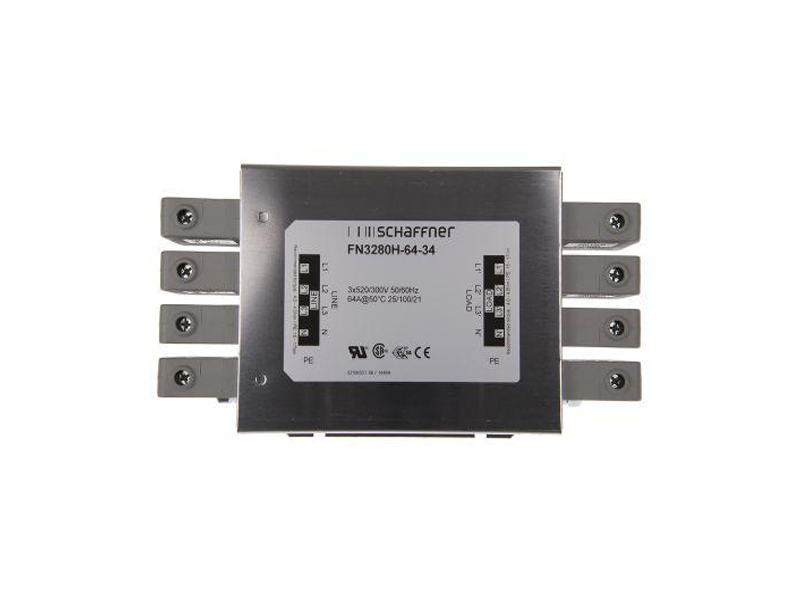

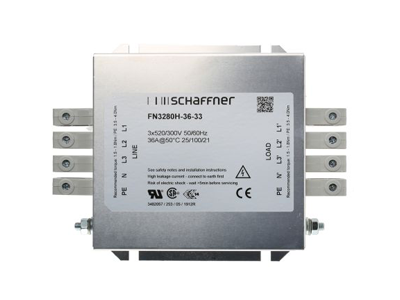

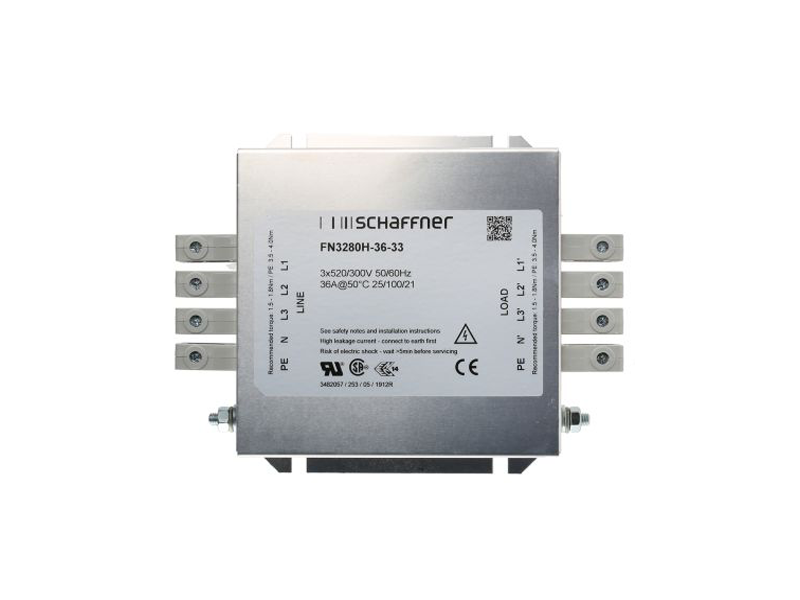

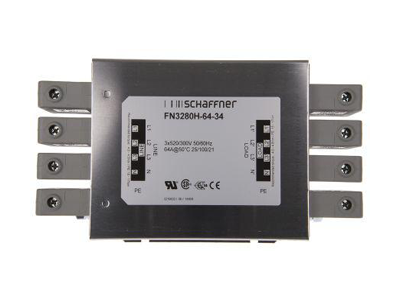

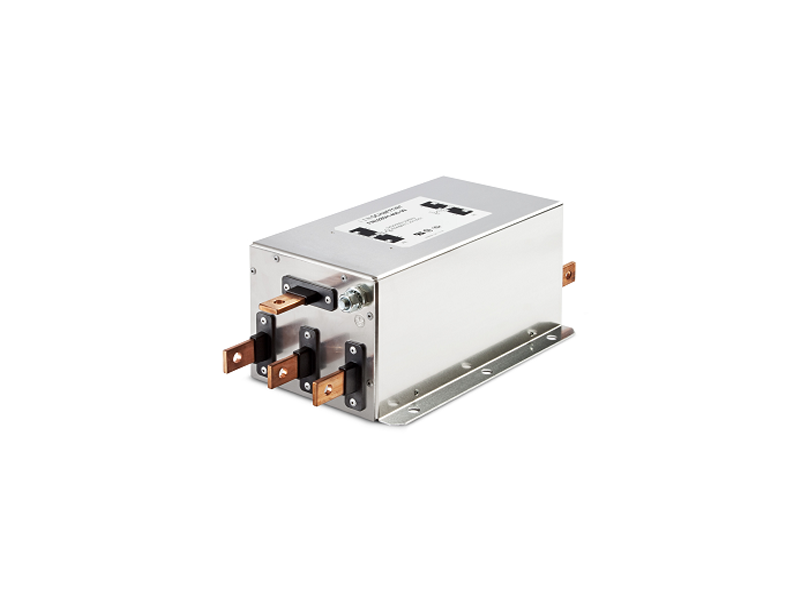

لاین فیلتر جریان بالا مدل FN 3280 محصول شرکت شافنر ، یک فیلتر emi سه فاز با نول دو طبقه ( دو مداره) با رنج جریان 8 تا 600 آمپر است که در عمده ماشین آلات صنعتی ، سیستم های اتوماسیون صنعتی با تغذیه سه فاز با نول ، منابع تغذیه ، تجهیزات انرژی های تجدید پذیر ، تجهیزات اداری جریان بالا و بدلیل نشتی جریان کم احتمالا در تجهیزات مدیکال ، کاربرد وسیعی دارد. از ویژگی های لاین فیلتر آمپر بالا می توان به موارد زیر اشاره نمود : - سهولت در نصب و راه اندازی با صرف زمان بسیار کم - ترمینال های تاچ سیف و ایمن بر اساس استاندارد IEC 60204-1 که مربوط به استاندارد های نصب است و در صنعت بسیار مرسوم می باشد - جهت انتخاب آسان مدل ، طراحی آمپراژ بر اساس فیوزهای استاندارد موجود در بازار طراحی گردیده است. - میرایی نمایی نویز با جریان نشتی بسیار کم فیلتر مدل FN 3280 بدلیل تحریم ها در حال حاضر در بازار ایران موجود نیست و بصورت سفارشی از خارج از کشور قابل تامین است . این فیلتر معادل فیلتر emi سه فاز با نول است که در ایران توسط شرکت الکترو توان با برند ETCO و مدل ET4EMI -380 با صرف هزینه اقتصادی بسیار پایین تر ، کیفیتی کاملا قابل رقابت ، زمان تحویل بسیار کم ( تا 50 آمپر موجود) و امکان سفارشی سازی آمپر و ابعاد قابلیت جایگزینی دارد. شرکت الکتروتوان نماینده شرکت شافنر سوئیس و تولید کننده نویز فیلتر در ایران شامل انواع فیلتر EMC/EMI تک فاز ، نویز فیلتر سه فاز و سه فاز با نول ، انواع فیلتر ورودی و خروجی درایو و اینورتر و فیلترهای DC با کیفیت قابل رقابت با انواع خارجی و ضمانت یکسال می باشد.

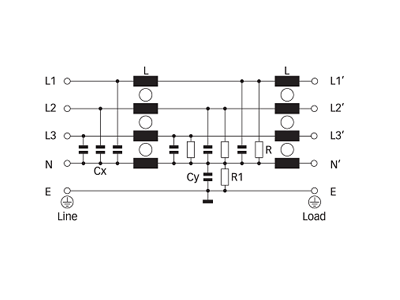

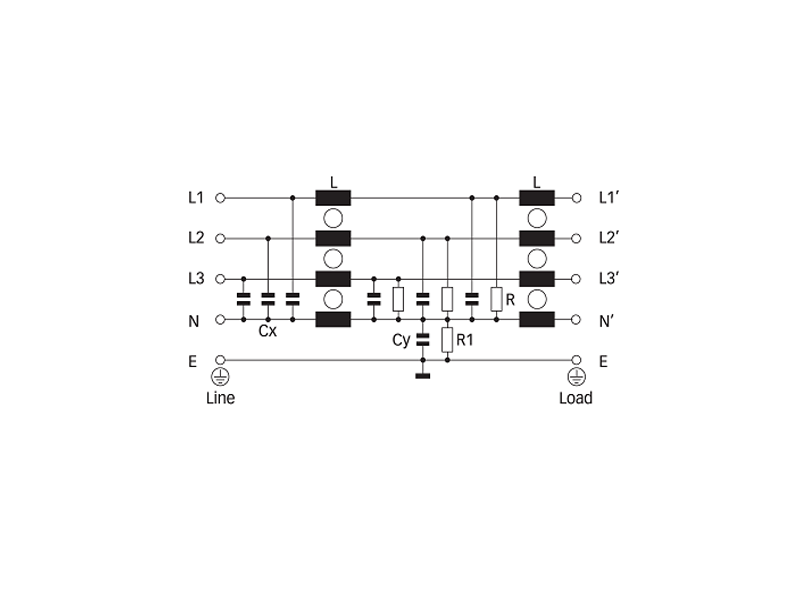

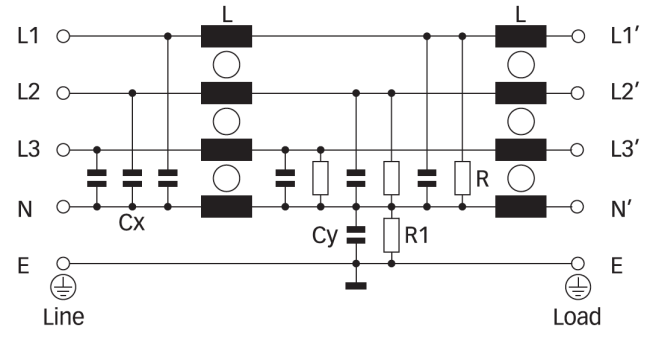

در شکل روبرو مدار داخلی فیلتر مدل FN 3280 نشان داده شده است که از دو مدار سری پشت سر هم جهت حذف نویز مغناظیسی در سیستم های سه فاز با نول بهره میبرد. این مدار دو طبقه به آن این امکان را میدهد تا نویز های با شدت بسیار بالا را با گین خوبی میرا نموده و سیستم پایین دستی خود را در برابر نویز محافظت نماید.

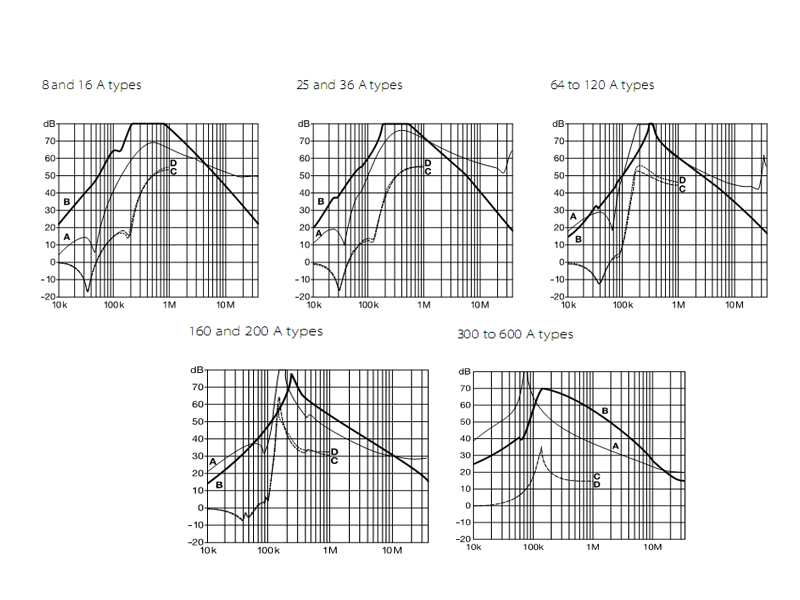

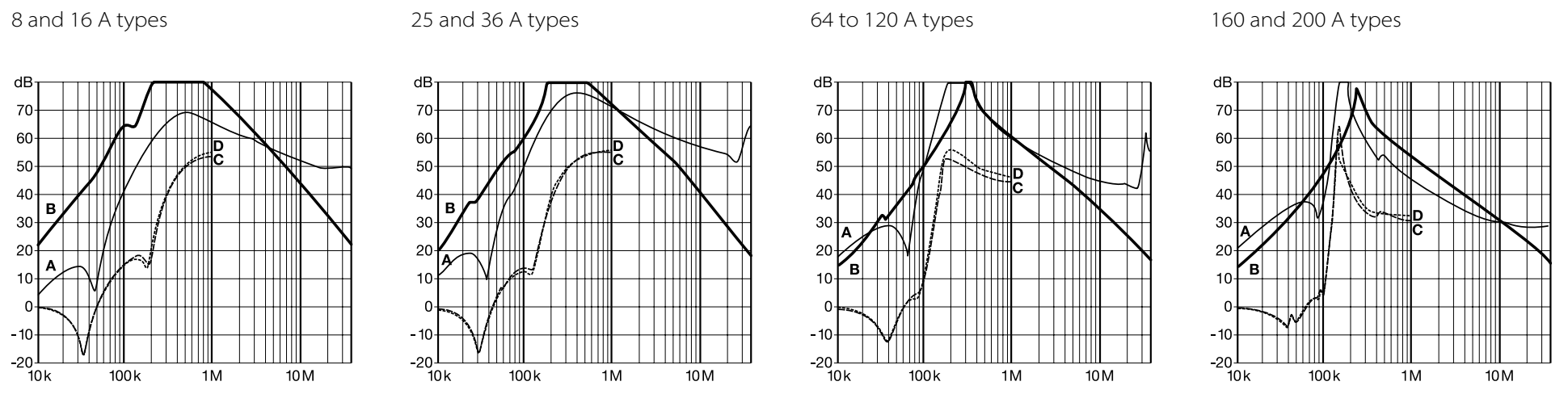

در این نمودار رفتار میرا کنندگی فیلتر را بر حسب فرکانس نویز (هرتز) و شدت نویز (دسی بل) به تفکیک رنج جریان مشاهده می نمایید. چگونگی شرایط آزمایش ها و استاندارد CISPR در فایل دیتا شیت به طور کامل آمده است.
