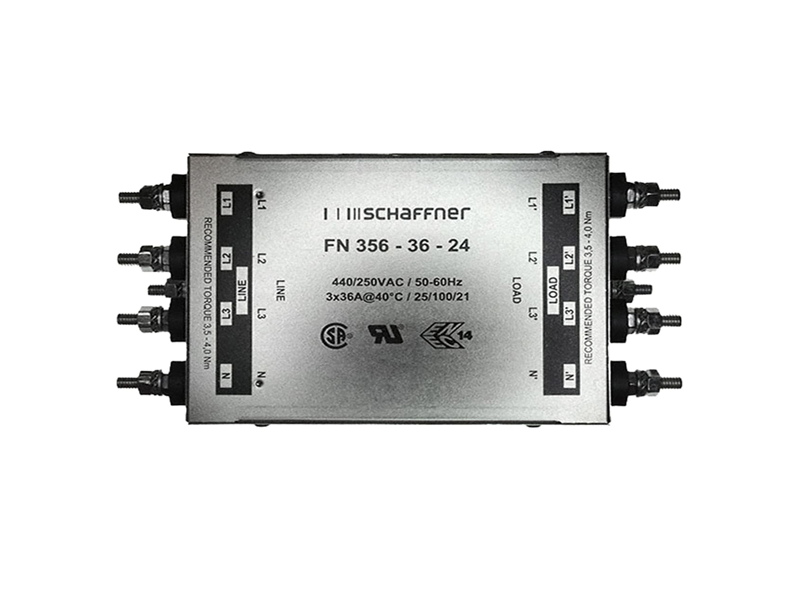

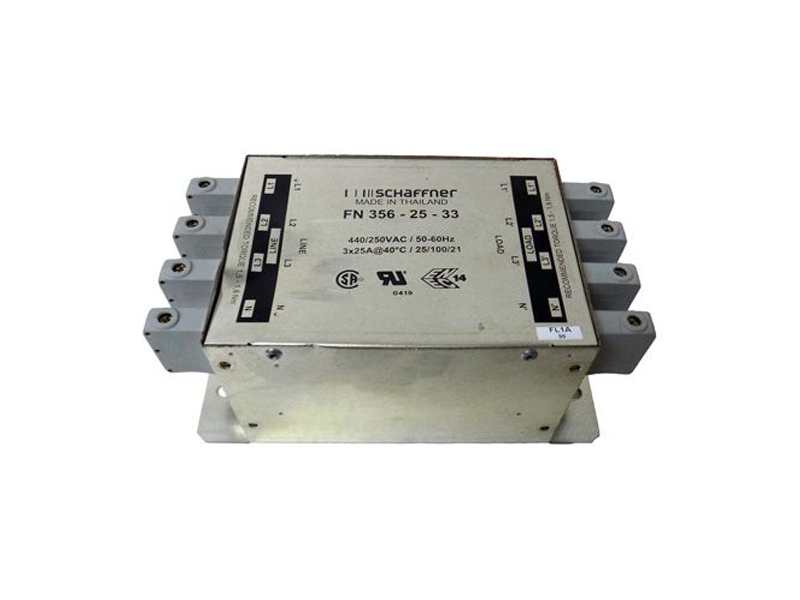

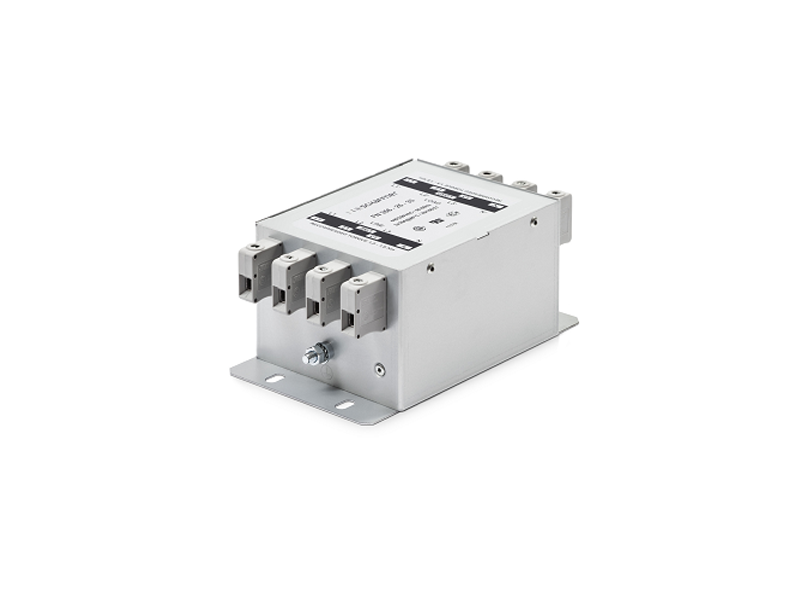

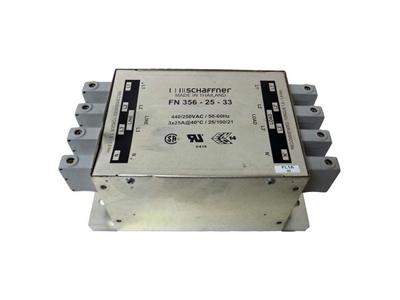

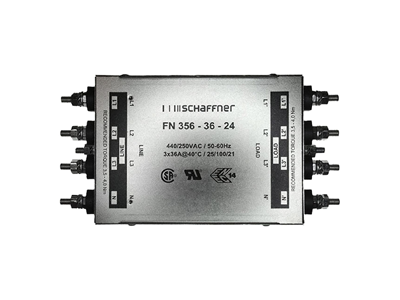

لاین فیلتر emc/emi (کاربرد جنرال) مدل FN 356 محصول شرکت شافنر ، یک فیلتر با مدار تک طبقه با سلف چهار سیم بندی (سه فاز با نول) و رنج جریان 16 تا 150 آمپر و ولتاژ 440 ولت AC می باشد. لاین فیلتر emc/emi سه فاز با نول جهت تمامی مصارف عمومی در صنعت از قیبل منابع تغذیه توان بالا ، UPS ها ، تجهیزات اتوماسیون صنعتی و بطور کلی تمام سیستم های سه فاز چهار سیم که نیاز به حفاظت از نول در برابر نویز و اغتشاشات الکترومغناطیسی دارد ، کاربرد دارد. از ویژگی های فیلتر مدل FN 356 می توان به موارد زیر اشاره نمود : - فیلتری استاندارد برای برقراری سازگاری الکترومغناطیسی emc در صنایع و با ضریب میرایی بالا برای نویز های متقارن و غیر متقارن - ارایه شده با ترمینال های پیچی و پلاستیکی و در جریان های پایین با ترمینال های سوکتی و توانایی انتخاب بر اساس ملاحظات و نیازهای مصرف کننده - مناسب جهت استفاده در ورودی تابلو و تامین ایمنی در برابر نویز - سازگار با استاندارد IEC 60950 و مناسب برای برقراری استاندارد EN 55011/14/22 - جریان نشتی کم فیلتر مدل FN 356 بدلیل تحریم ها در حال حاضر در بازار ایران موجود نیست و بصورت سفارشی از خارج از کشور قابل تامین است . این فیلتر معادل فیلتر emi سه فاز با نول است که در ایران توسط شرکت الکترو توان با برند ETCO و مدل ET4EMI -380 با صرف هزینه اقتصادی بسیار پایین تر ، کیفیتی کاملا قابل رقابت ، زمان تحویل بسیار کم ( تا 50 آمپر موجود) و امکان سفارشی سازی آمپر و ابعاد قابلیت جایگزینی دارد. شرکت الکتروتوان نماینده شرکت شافنر سوئیس و تولید کننده نویز فیلتر در ایران شامل انواع فیلتر EMC/EMI تک فاز ، نویز فیلتر سه فاز و سه فاز با نول ، انواع فیلتر ورودی و خروجی درایو و اینورتر و فیلترهای DC با کیفیت قابل رقابت با انواع خارجی و ضمانت یکسال می باشد.
جهت مشاهده نویز فیلتر سه فاز با نول ساخت شرکت الکترو توان با برند ETCO مدل ET4EMI -380 کلیک نمایید.

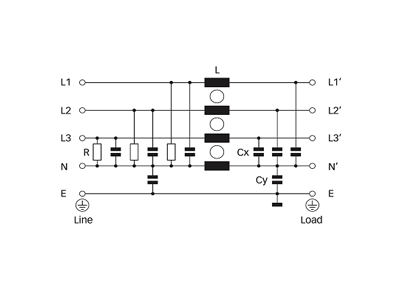

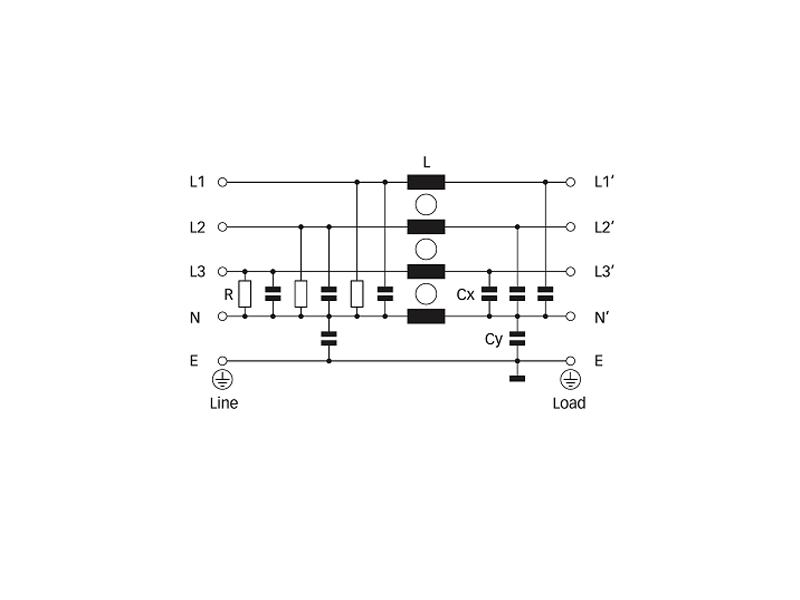

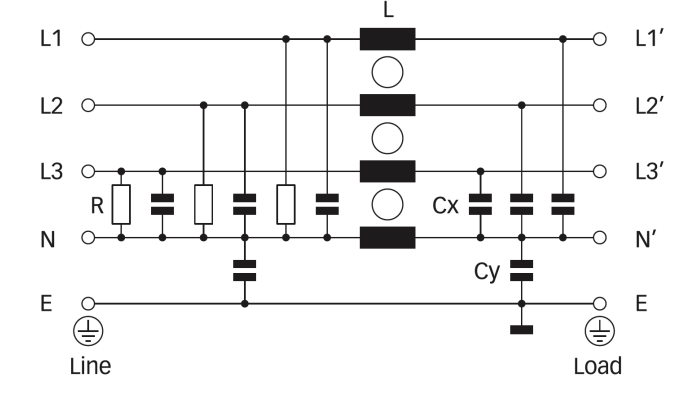

شکل روبرو مربوط به لاین فیلتر emc/emi را با هسته چهار سیم تک طبقه نشان می دهد. مقادیر سلف و خازن و مقاومت در دیتا شیت آماده است . به هر حال این فیلتر با این مدار جزو فیلترهای نرمال با عملکرد عمومی در صنعت می باشد که بسیار گسترده است.

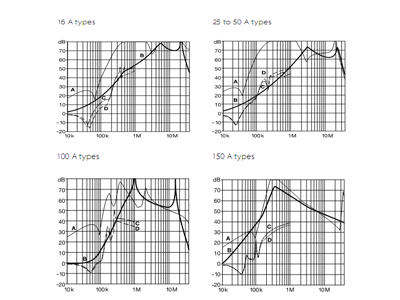

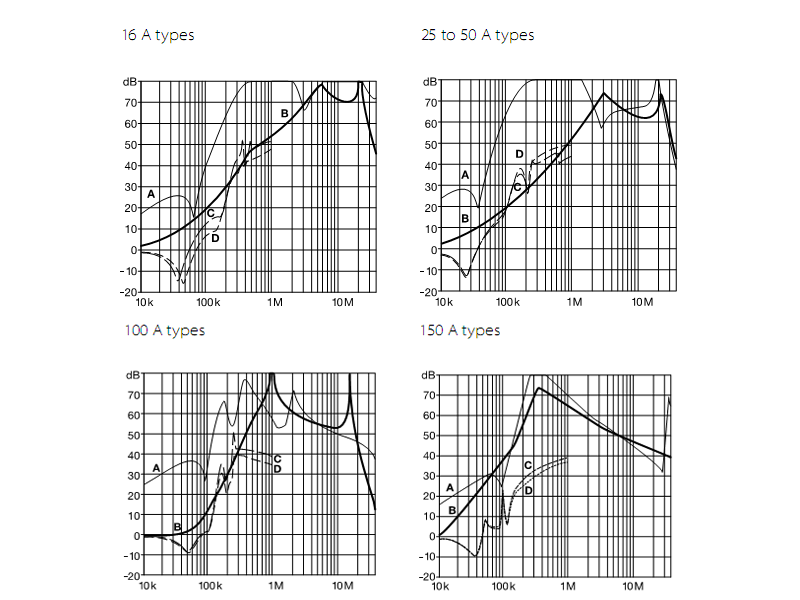

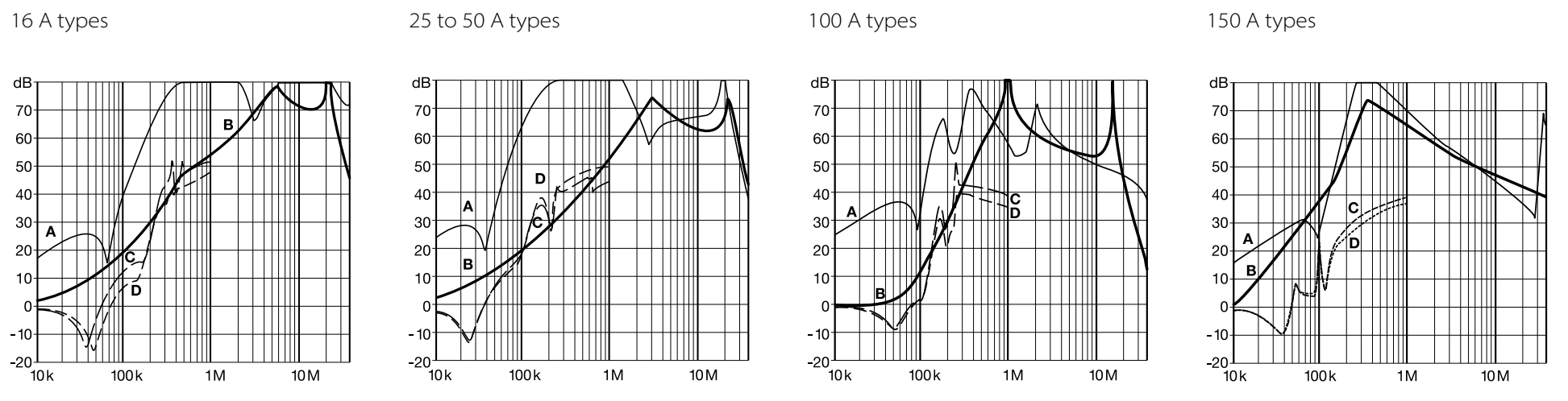

در تصویر زیر نمودار میرایی بر حسب فرکانس (هرتز) و شدت نویز ( دسی بل) به تفکیک رنج جریان نشان داده شده است. به عنوان مثال فیلتر با جریان 50 آمپر ، نویزی با فرکانس 1 مگاهرتز را به شدت 50 دسی بل بخوبی میرا میکند و اگر شدت آن در همین فرکانس بالاتر برود می تواند عملکرد فیلتر را تحت الشعاع قرار داده و از آن عبور نماید . اما این به معنای عبور همه انرژی نویز از فیلتر نمی باشد و قطعا تضعیف صورت میگیرد. عملکرد همین فیلتر با جریان 50 آمپر برای نویز با فرکانس 3 مگاهرتز حدود 70 دسی بل است و معنای آن این است که عملکرد فیلتر در 3 مگاهرتز قوی تر از 1 مگاهرتز است. از این رو نمودار میرایی در لاین فیلتر emc/emi ، یکی از مهمترین شاخصه ها در انتخاب لاین فیلتر می باشد که قطعا باید به آن توجه داشت.
