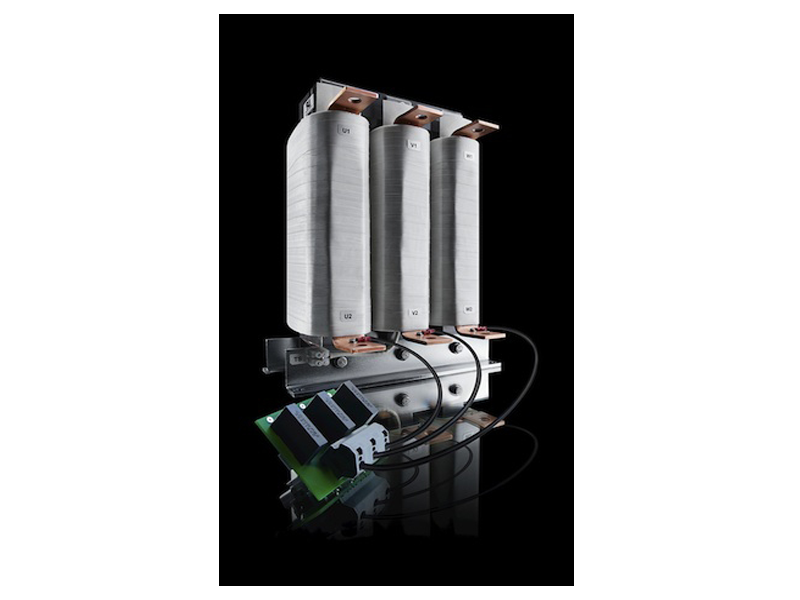

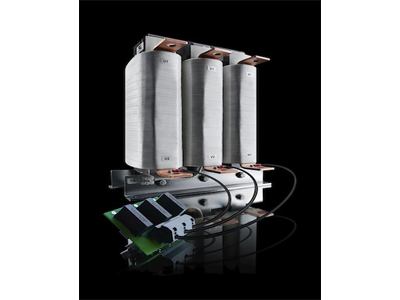

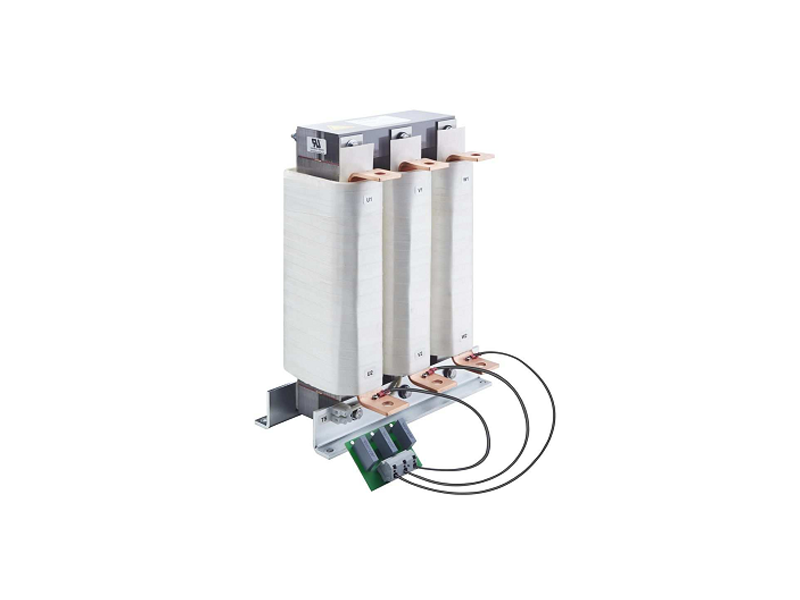

فیلتر خروجی اینورتر مدل FN 5060 جهت خروجی درایو به منظور کاهش ولتاژ dv/dt خروجی درایو ، کاهش استرس ولتاژی در سیم بندی موتور ، حفاظت از موتور ac در برابر پیک ولتاژهای مخرب ، کاهش زمان سرویس موتور و افزایش طول عمر موتور و بهبود وضعیت ایمنی و پایداری توسط شرکت شافنر سوئیس طراحی و تولید گردیده است . از ویژگی های فیلتر خروجی درایو بالاخص فیلتر مدل FN 5060 می توان به موارد زیر اشاره نمود : - طراحی شده بر اساس استاندارد IEC 60034 -17/25 جهت کاهش خروجی ولتاژی dv/dt حاصل از عملکرد IGBT ها در درایو و اینورتر - محدود سازی و کنترل اضافه ولتاژ ناشی از تابش الکترو مغناطیسی توسط کابل موتور مطابق استاندارد IEC 60034 -17/25 - محافظت از عایق بندی سیم پیچ موتور - کاهش تاثیر گذاری امواج الکترو مغناطیسی با محیط اطراف و دیگر تجهیزات و در واقع افزایش سازگاری الکترو مغناطیسی اینورتر - فیلتر خروجی اینورتر با امپدانس پایین طراحی گردیده تا برای کاربردهایی که نیاز به دقت بسیار بالا و تکرار پذیری فوق العاده دارند کاملا ایده آل باشد [جهت اطلاع از شرایط ساخت فیلتر ، مشاوره فنی ، استعلام قیمت و خرید در خصوص فیلتر خروجی اینورتر ، فیلتر dv/dt خروجی اینورتر ، فیلتر خروجی درایو ، فیلتر مدل FN 5060 با ما در ارتباط باشید] شرکت الکتروتوان تولید کننده انواع نویز فیلتر برند ETCO بصورت تک فاز ، سه فاز ، سه فاز با نول و انواع فیلترهای سینوسی خروجی در ایران با ضمانت یکسال می باشد.

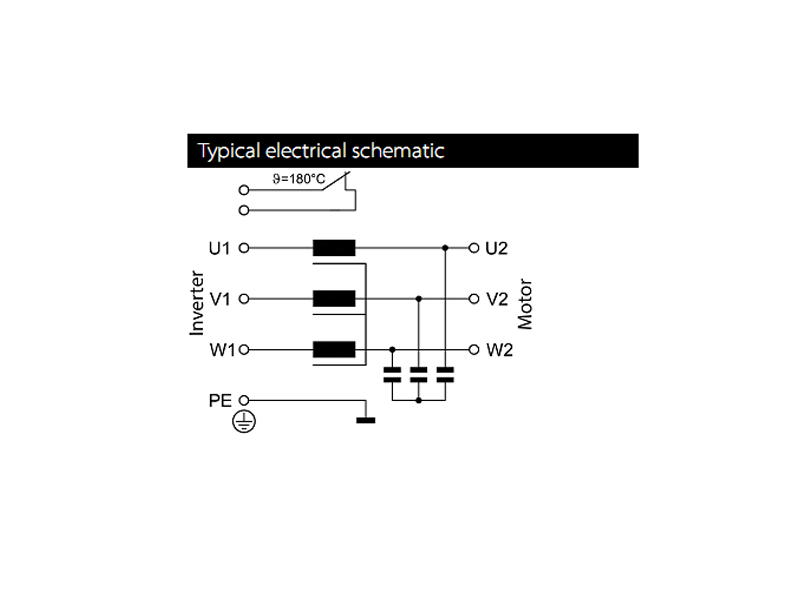

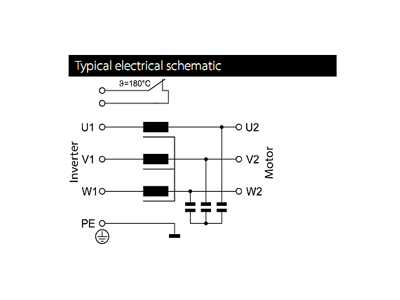

فیلتر مدل FN 5060 در واقع یک سلف ساده می باشد که مطابق تصویر روبرو در خروجی اینورتر و ورودی موتور قرار میگیرد . همچنین برای هر فاز خازن هایی جهت پایداری و اصلاح شکل موج نیز قرار گرفته است . همچنین فیلتر خروجی اینورتر مجهز به یک سوئیچ حرارتی است که زمانی که دمای کلی فیلتر به 180 درجه سانتیگراد برسد فیلتر را قطع و از مدار خارج می نماید.
- جهت درایو موتورهایی با طول کابل کم و متوسط
- تمامی ماشین آلات مجهز به سروو و موتور گشتاور
- نوار نقاله ها
- تجهیزات ولتاژ بالا (HVAC) شامل کمپرسورها ، پمپ ها و فن ها
- آسانسورها ، تجهیزات بالابر و جراثقیل ها
- درایو موتورهای بکار رفته در خطوط تولید
و کاربردهایی که فیلتر سینوسی برای آنها مناسب نیست ( کاربردهایی با عملکرد دینامیکی بالا)

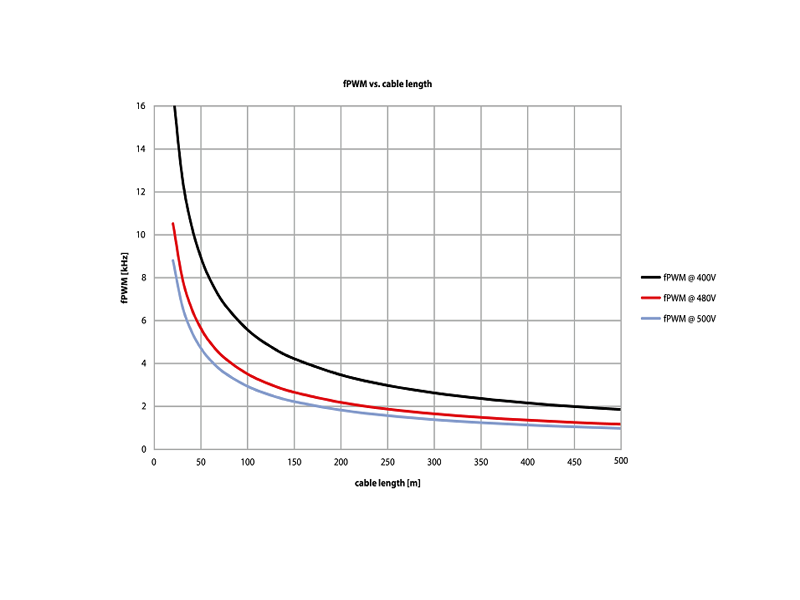

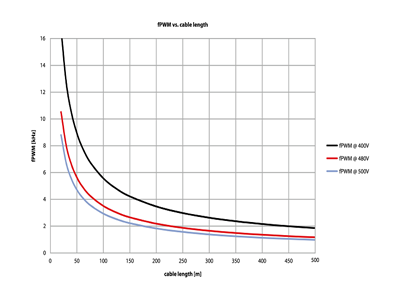

همانطور که در نمودار مشخص است ، طول کابل مجاز میان اینورتر و موتور بستگی به فرکانس PWM خروجی اینورتر و ولتاژ خروجی دارد و هرچقدر این فرکانس بیشتر باشد طول کابل مجاز کمتر خواهد بود . بعنوان مثال در ولتاژ 500 ولت ، برای فرکانس های بالای 4 کیلوهرتز حداکثر طول کابل استفاده شده می بایست 50 متر باشد. یا بعنوان مثالی دیگر در ولتاژ 480 ولت و فرکانس 10 کیلوهرتز تنها می توان از 25 متر طول کابل استفاده نمود .
**جهت اطلاعات بیشتر در خصوص فیلتر خروجی اینورتر به فایل کاتالوگ موجود در بخش دانلودهای همین صفحه مراجعه بفرمایید**
