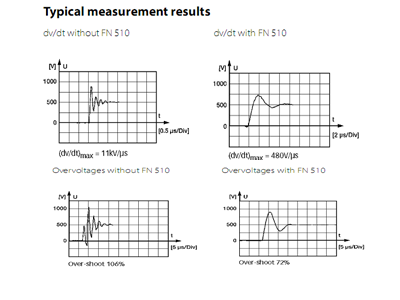

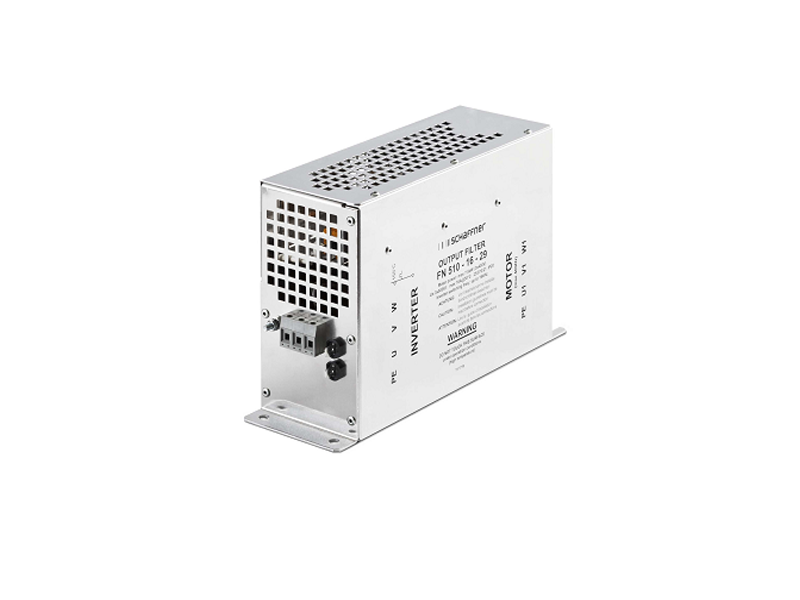

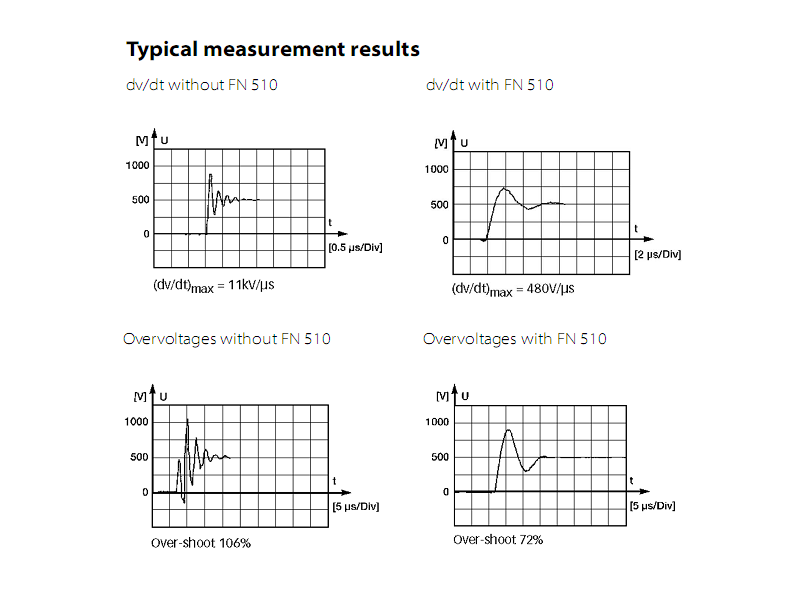

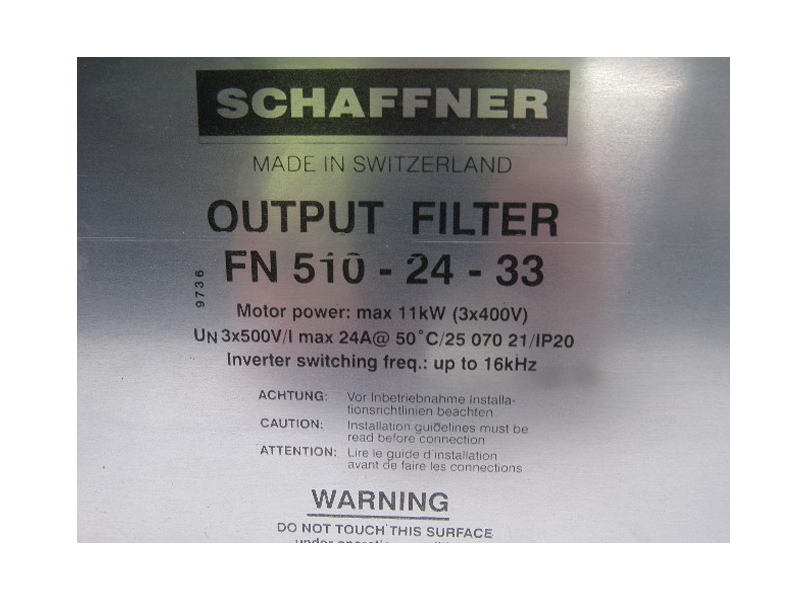

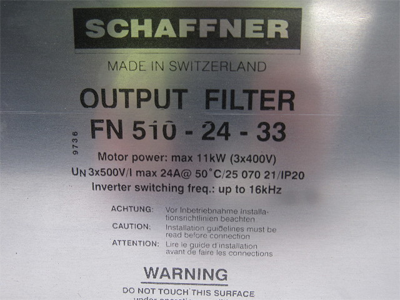

فیلتر dv/dt خروجی درایو مدل FN 510 بر اساس استاندارد DIN VDE 0530 جهت کاهش ولتاژ dv/dt خروجی درایو ناشی از عملکرد IGBT ها و همچنین اضافه ولتاژهای ناشی از تداخلات الکترومغناطیسی تابشی کابل های ورودی موتور طراحی شده است. فیلتر dv/dt موتور سه فاز در ایران نیز قابل طراحی و ساخت است . شرکت الکتروتوان این فیلتر را در رنج های توانی و جریانی متنوع و دقیقا متناسب با برند درایو و اینورتر استفاده شده در پروژه و همچنین مشخصات موتور و طول کابل طراحی نموده و همراه با گارانتی عرضه می نماید. رنج جریان فیلتر dv/dt خروجی درایو مدل FN 510 از 4 تا 66 آمپر در دمای داخلی 50 درجه سانتیگراد ، حداکثر طول کابل 80 متر در فرکانس 16 کیلوهرتز و دروپ ولتاژ کمتر از 10 ولت در فرکانس 50 هرتز می باشد. مزایای استفاده از فیلتر dv/dt سه فاز در خروجی درایو به شرح ذیل می باشد : - حفاظت سیم پیچی های داخلی موتور در برابر کاهش طول عمر و تخریب بر اثر اضافه ولتاژ dv/dt - افزایش طول عمر موتور الکتریکی - افزایش قابلیت اطمینان موتور در کاربردهای حساس - کاهش انتشار تداخل الکترومغناطیسی از اینورتر و موتور به تجهیزات و خطوط مجاور - فیلتر dv/dt درایو با امپدانس کم برای کاربردهایی که به دقت بالا و تکرار زیاد نیاز دارند. - فرکانس سوئیچینگ 2 تا 16 کیلوهرتز بر اساس طول کابل و فرکانس موتور - مجهز به سیستم مانیتورینگ دما و فن خنک کننده برای جلوگیری از اضافه بار حرارتی - طراحی شده بر اساس استانداردهای UL 61800-5-1, EN 61800-5-1, EN 61558-2-20 یا EN 60076-6 [ جهت مشاوره فنی ، استعلام قیمت انواع فیلتر خروجی درایو و اینورتر ، سفارشگذاری و یا سفارشی سازی بر اساس نیاز پروژه با ما در تماس باشید] شرکت الکتروتوان نماینده شرکت شافنر سوئیس و تولید کننده انواع فیلتر EMC/EMI تک فاز ، نویز فیلتر سه فاز و سه فاز با نول ، انواع فیلتر ورودی و خروجی درایو و اینورتر و فیلترهای DC در ایران با کیفیت قابل رقابت با انواع خارجی و ضمانت یکسال می باشد.
نمونه کاربردهای فیلتر مدل FN 510 : * سروو درایوها * درایوهای کنترلی حلقه بسته (Close loop vector drives) *استفاده در درایو موتورهایی با طول کابل کم و یا متوسط * ماشین آلات متشکل از موتورهای سروو یا گشتاور * ربات ها * و تمام کاربردهایی که فیلتر های سینوسی مناسب نیستند ( فرآیندها و کاربردهایی که عملکرد دینامیکی بالایی دارند)
