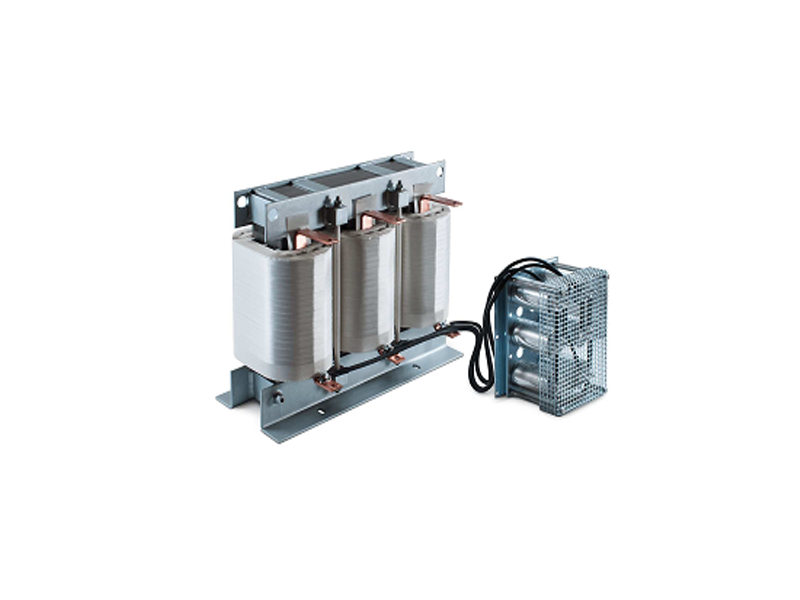

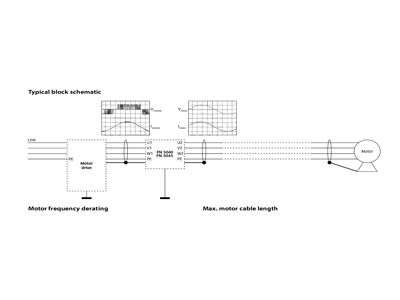

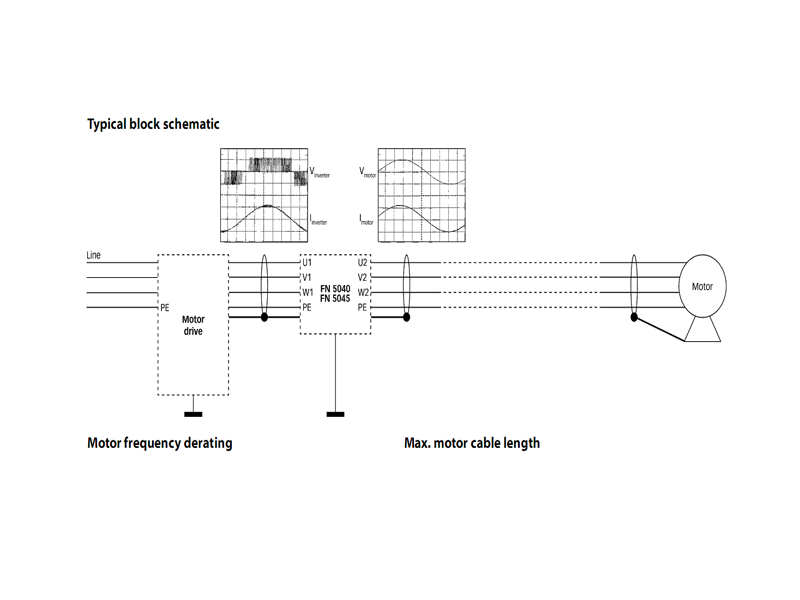

فیلتر سینوسی خروجی درایو مدل FN 5040 و FN 5045 جزو فیلترهای LC ( سلفی و خازنی) محصول شرکت شافنر سوئیس می باشد و جهت استفاده در خروجی اینورتر های با طول کابل زیاد با موتور طراحی گردیده است . رنج جریانی گسترده این فیلتر در محدوده 4.5 آمپر تا 1200 آمپر ، آن را برای کاربرد در طیف گستره ای از اینورترها در صنایع مناسب می نماید. از ویژگی های فیلتر سینوسی خروجی اینورتر می توان به موارد زیر اشاره نمود : - تبدیل شکل موج مربعی PWM خروجی اینورتر به یک موج سینوسی هموار با ریپل کم و بسیار ناچیز - رفع آسیب های زود رس در موتور ناشی از مقادیر بالای dv/dt ، اضافه ولتاژها ، نوسانات گذرا (اثر Ringing) در کابل ها ، گرم شدن بیش از حد موتور و تلفات گردابی - مقابله با جریان های گردشی و در نتیجه افزایش طول عمر یاتاقان های موتور - منطبق و هماهنگ با استاندارد های IEC 60034 -17 و NEMA -MG1 مربوط به موتورها - فرکانس موتور تا حداکثر 200 هرتز - امکان افزایش طول کابل میان موتور و اینورتر [جهت اطلاع از شرایط ساخت فیلتر ، مشاوره فنی ، استعلام قیمت و خرید در خصوص فیلتر سینوسی خروجی درایو ، انواع فیلتر در درایوهای فرکانس متغیر ، فیلتر سینوسی خروجی اینورتر ، فیلتر مدل FN 5040 با ما در ارتباط باشید] شرکت الکتروتوان تولید کننده انواع نویز فیلتر برند ETCO بصورت تک فاز ، سه فاز ، سه فاز با نول و انواع فیلترهای سینوسی خروجی در ایران با ضمانت یکسال می باشد.

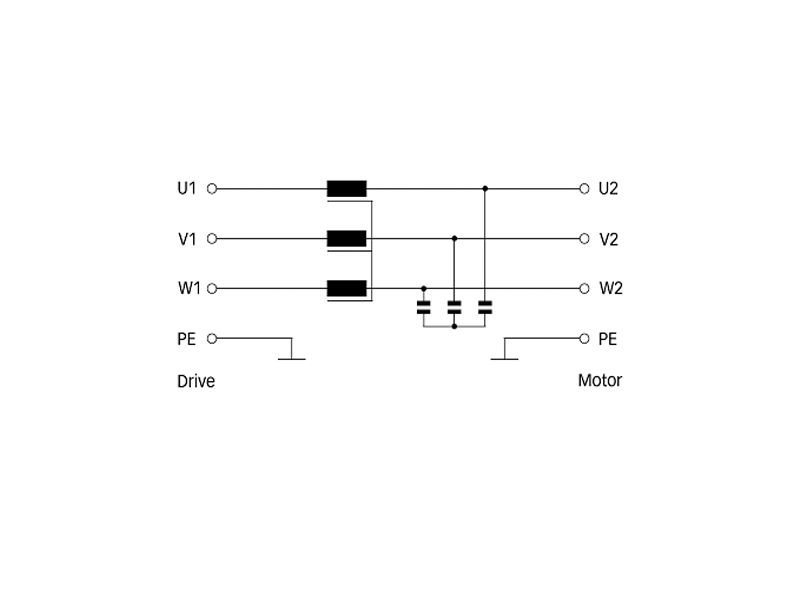

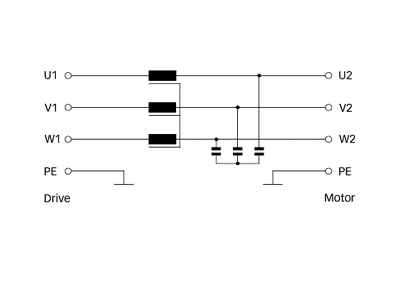

در تصویر روبرو مدار فیلتر سینوسی خروجی اینورتر متشکل از سلف اصلی ( راکتور ) و همچنین آرایش خازن های مربوطه به نمایش در آمده است . مقادیر سلف و خازن بسته به قدرت خروجی اینورتر و همچنین فرکانس سوئیچینگ شکل موج PWM دارد که توسط شرکت schaffner از قبل طراحی و محاسبه گردیده است و مقادیر آن در فایل دیتا شیت موجود است .
- کاربردها و مصارف ولتاژ بالا HVAC
- پمپ های توان پایین تا توان بالا از 4.5 آمپر تا 1200 آمپر
- ونتیلاتورها
- نوار نقاله های موجود در خطوط تولید
- کمپرسورها
- انواع بالابرها و آسانسورها و جراثقیل ها
- کاربردهای ولتاژ متوسط که در بخش ورودی ( قبل از) ترانسفورماتور افزاینده قرار میگیرند
- خروجی اینورترها با طول کابل زیاد ( مواردی که دیگر فیلتر dv/dt جوابگو نیست)
- خروجی درایوهای متصل به چند موتور پارالل (موازی با یکدیگر)
در نمودار روبرو حداکثر طول مجاز کابل بر اساس جریان نامی فیلتر مدل FN 5040 نمایش داده شده است . در این نمودار با افزایش توان اینورتر ، طول کابل مجاز بیشتر میشود . بعنوان مثال اینورتر 130 کیلووات با جریان نامی 260 آمپر تا طول کابل 1000 متر را پشتیبانی میکند . و اینورتر 200 کیلووات با جریان نامی 410 آمپر طول کابل 1500 متر را قادر پشتیبانی خواهد بود.

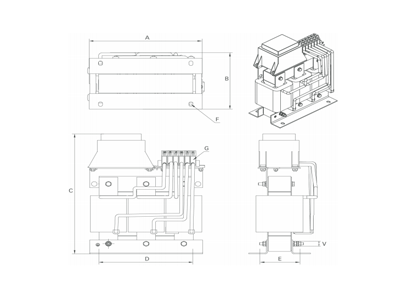

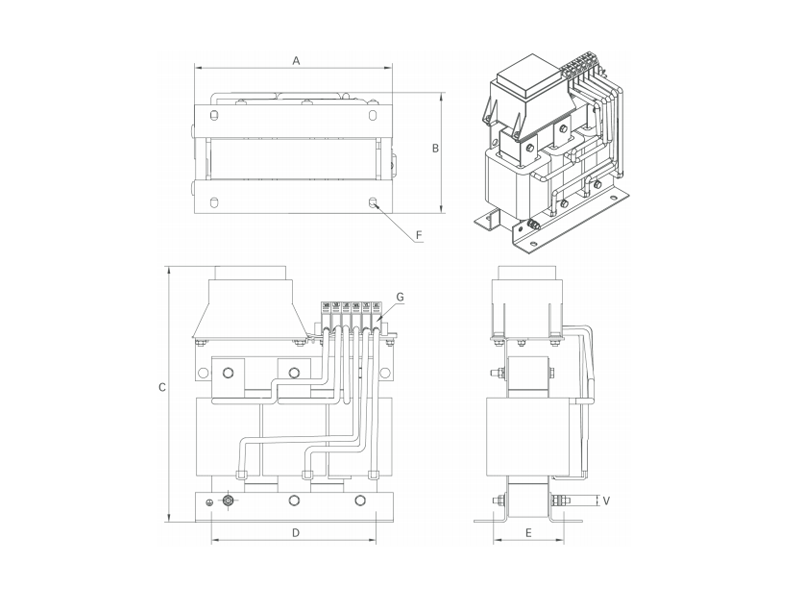

** جهت مشاهده اطلاعات دقیق و کامل فیلتر مدل FN 5040 از قبیل مشخصات فنی ، پارت نامبرها و ابعاد مکانیکی به بخش دانلودها در تب همین صفحه مراجعه کرده و فایل دیتا شیت را ملاحظه بفرمایید **
