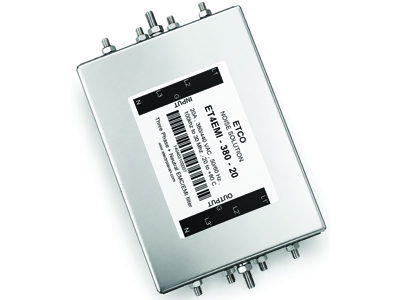

نویز فیلتر سه فاز نول دار 20 آمپر

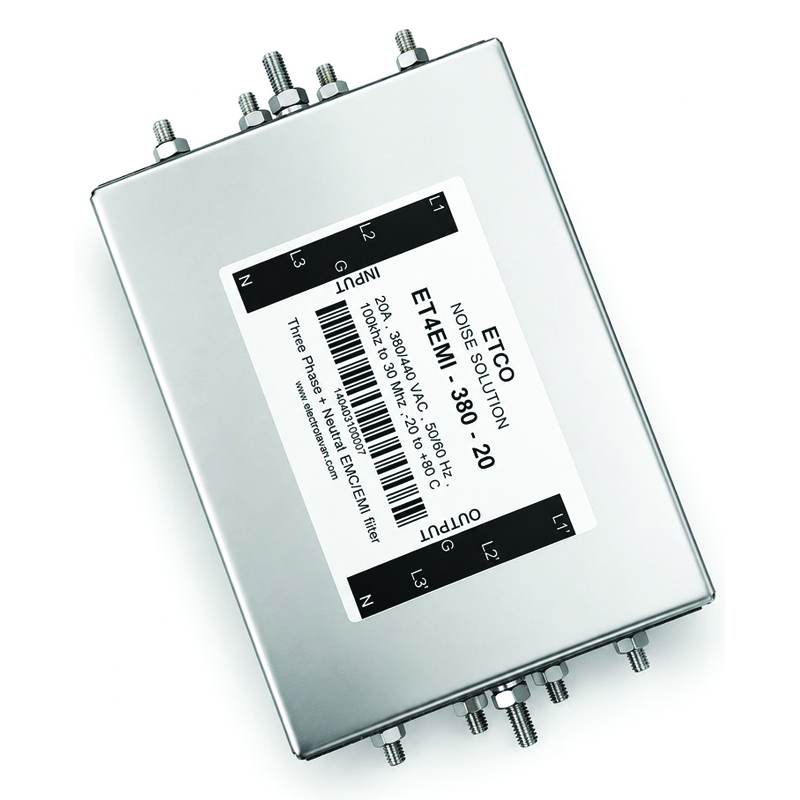

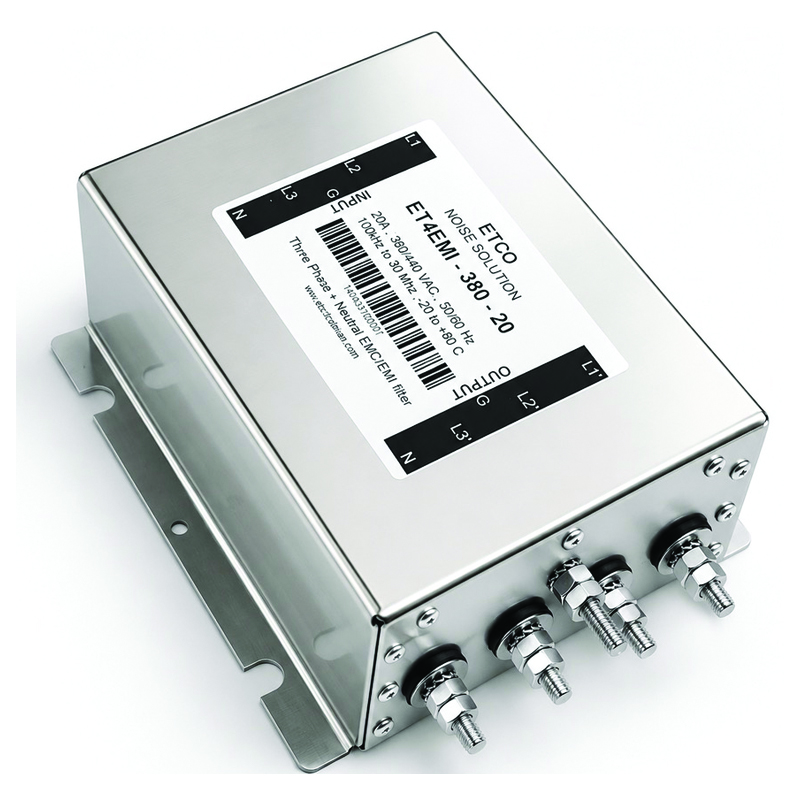

نویز فیلتر سه فاز نول دار 20 آمپر مدل ET4EMI -380 -20 برند ETCO شامل سه ترمینال فاز ، یک عدد ترمینال نول جهت محفاظت سیم نول در برابر تداخلات الکترومغناطیسی و یک عدد ترمینال ارت جهت تخلیه انرژی دمپ شده نویز در سیستم زمین می باشد. از نویز فیلتر سه فاز نول دار 20 آمپر در سیستم های سه فاز حساس که احتمال ورود آلودگی نویز از طریق نول وجود دارد مورد استفاده قرار میگیرد . از جمله کاربردهای حساس (از نظر نول) دیتا سنترها ، مراکز پردازش داده مانند هوش مصنوعی ، سرورهای اینترنتی و ... می باشد. از ویژگی های نویز فیلتر سه فاز نول دار 20 آمپر می توان به موارد زیر اشاره نمود : - کیس استیل جهت جلوگیری از ورود نویزهای تابشی به داخل فیلتر - هسته های آلمانی درجه یک با قابلیت دمپ گرمایی فوق العاده - مدارات غیر قابل نفوذ و سالید و مقاوم در برابر نفوذ گرد و غبار و رطوبت و همچنین تکانه های مکانیکی و لرزش - پشتیبانی از تعمیرات و گارانتی یکساله - قابلیت سفارشی سازی بر حسب نیاز مصرف کننده و اعمال شرایط خاص مورد نظر طراح و بهره بردار سیستم - طول عمر بالای 100/000 ساعت بصورت دائم کار - بهره گیری از ترمینال های پیچی استیل جهت سهولت در نصب و همچنین جلوگیری از ایجاد نویز در مقایسه با ترمینال های پلاستیکی شرکت الکترو توان طراح و تولید کننده انواع فیلترهای تکفاز دو طبقه ، تک فاز سه طبقه ، تک فاز مدیکال و صنعتی ، فیلترهای سه فاز و سه فاز با نول با رنج آمپراژ 10 تا 4000 آمپر می باشد. جهت مشاوره فنی ، دریافت استعلام قیمت و همکاری با ما در ارتباط باشید.

توضیحات

مشخصات فنی نویز فیلتر سه فاز نول دار 20 آمپر :

- توپولوژی : سه فاز + نول + گراند ( 5 سیم)

- جریان نامی : 20 آمپر در هر فاز و نول در دمای 40 درجه سانتیگراد

- ولتاژ کاری : 380 - 440 ولت AC

- فرکانس کاری : 50/60 هرتز

- بهترین محدوده میرایی فرکانس نویز : 100 کیلوهرتز تا 30 مگاهرتز

- جریان نشتی : 3/5 میلی آمپر در 380 ولت 50 هرتز

- توان نامی جهت ورودی درایو : 10 کیلووات

- نوع ترمینال : پیچی استیل سایز M6

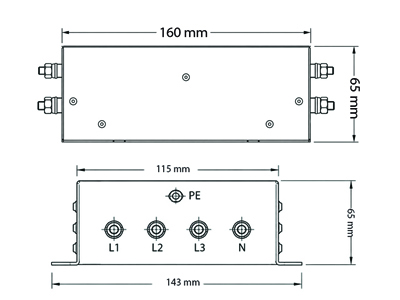

ابعاد مکانیکی نویز فیلتر سه فاز نول دار 20 آمپر :

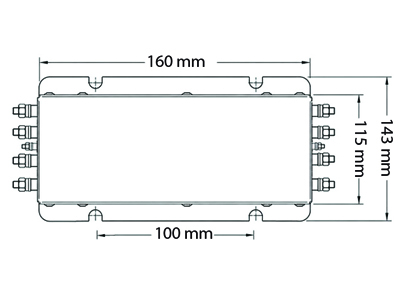

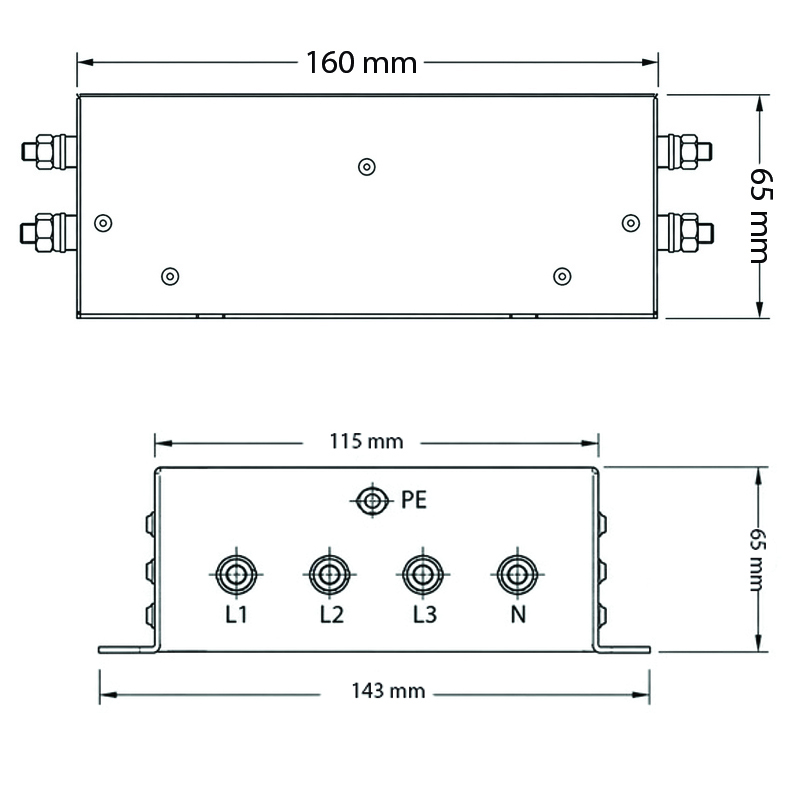

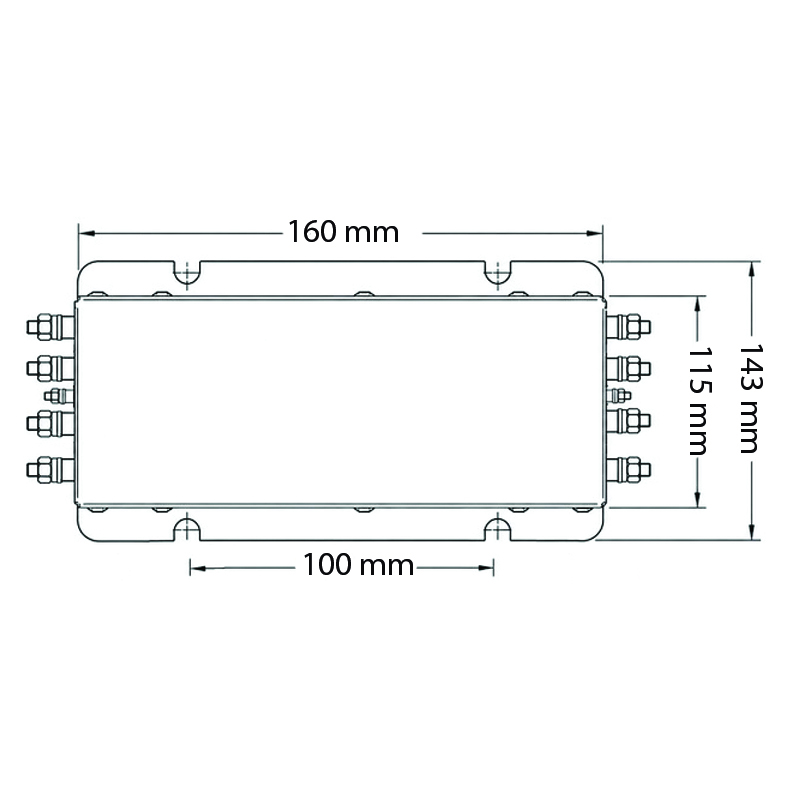

کیس استیل به گونه ای طراحی گردیده است که از طریق چهار پیچ بصورت نصب بر روی دیوار و بدنه تابلو برق مناسب باشد . طول 160 میلیمتر ، عرض 115 میلیمتر ، عرض کلی 143 میلیمتر ، فاصله جای پیچ ها 100 میلیمتر و ارتفاع 65 میلیمتر مطابق با نقشه های مکانیکی ذیل است.

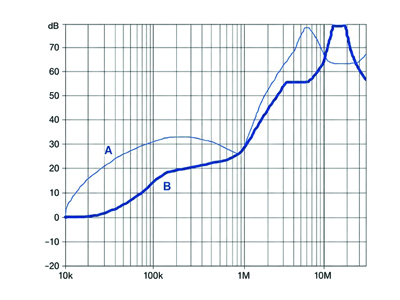

مشخصه میرایی فرکانس نویز در نویز فیلتر سه فاز نول دار 20 آمپر :

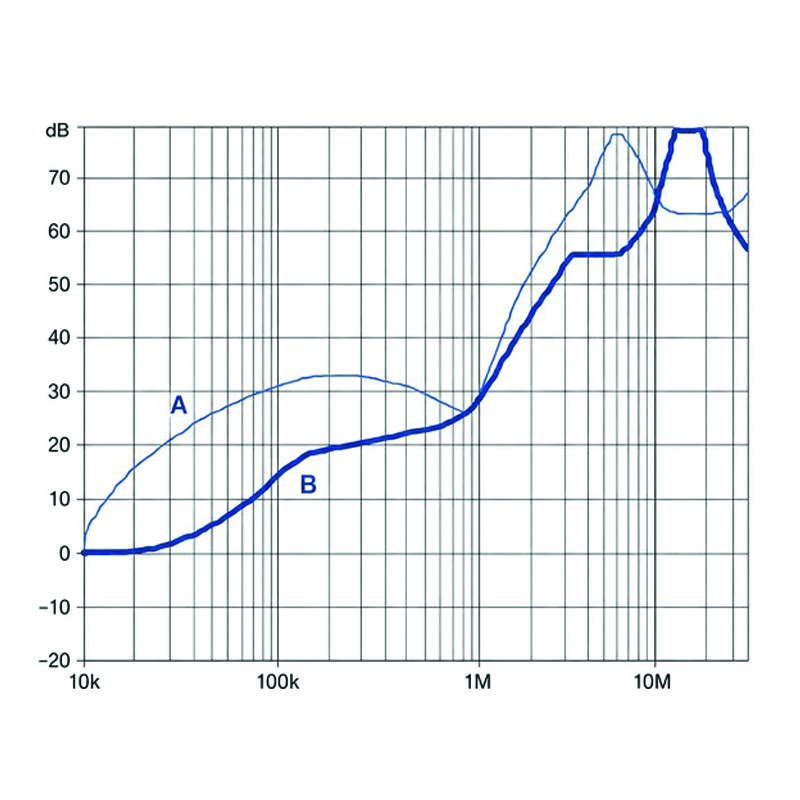

مطابق تصویر میرایی نویز در فرکانس 100 کیلوهرتز با شدت حدود 20 دسی بل آغاز و در فرکانس 10 مگاهرتز با شدت 80 دسی بل ادامه می یابد و در فرکانس های میانی 100 کیلوهرتز تا 10 مگاهرتز معمولا نویزهای با شدت متوسط 30 تا 60 دسی بل را به خوبی میرا می کند که عملکرد فوق العاده ای در نوع خود است .
