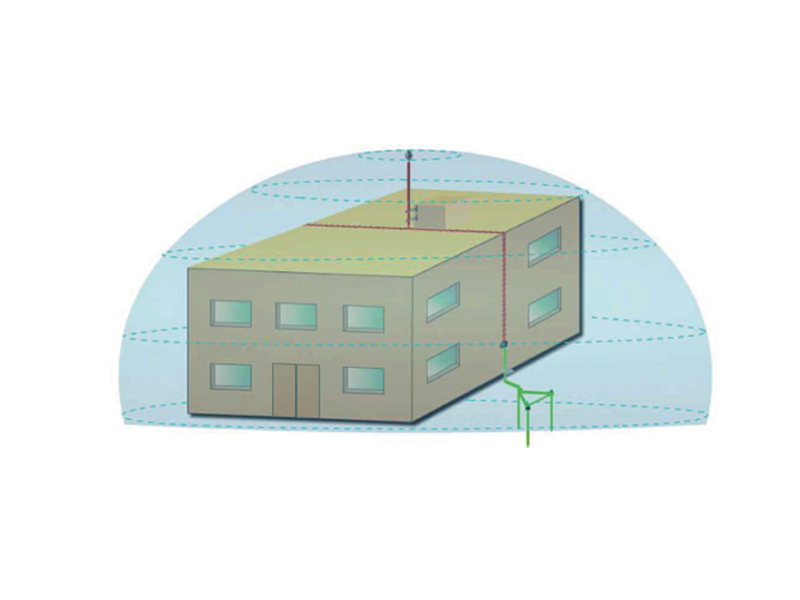

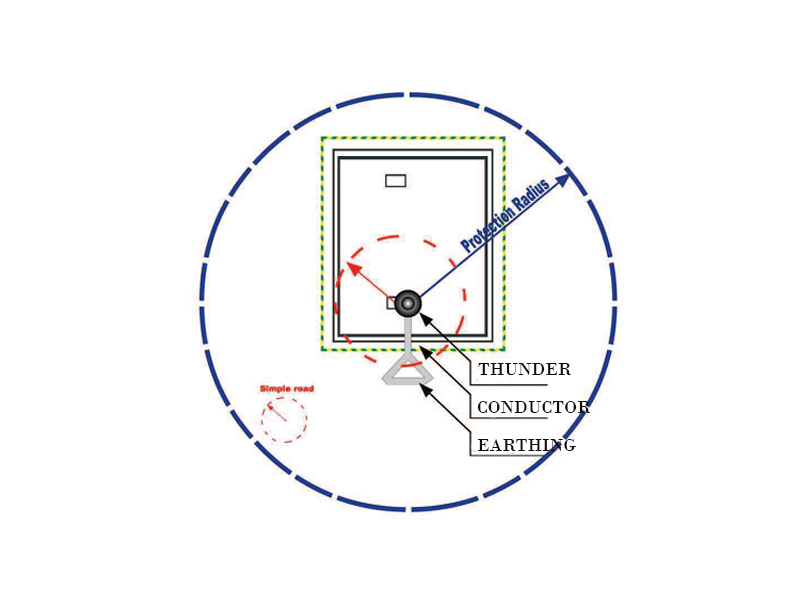

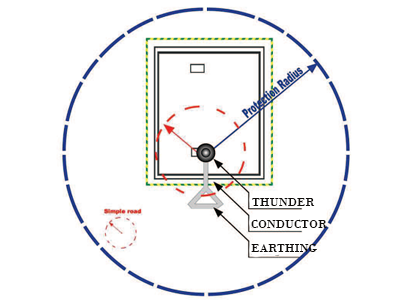

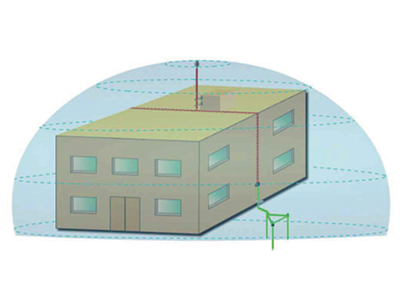

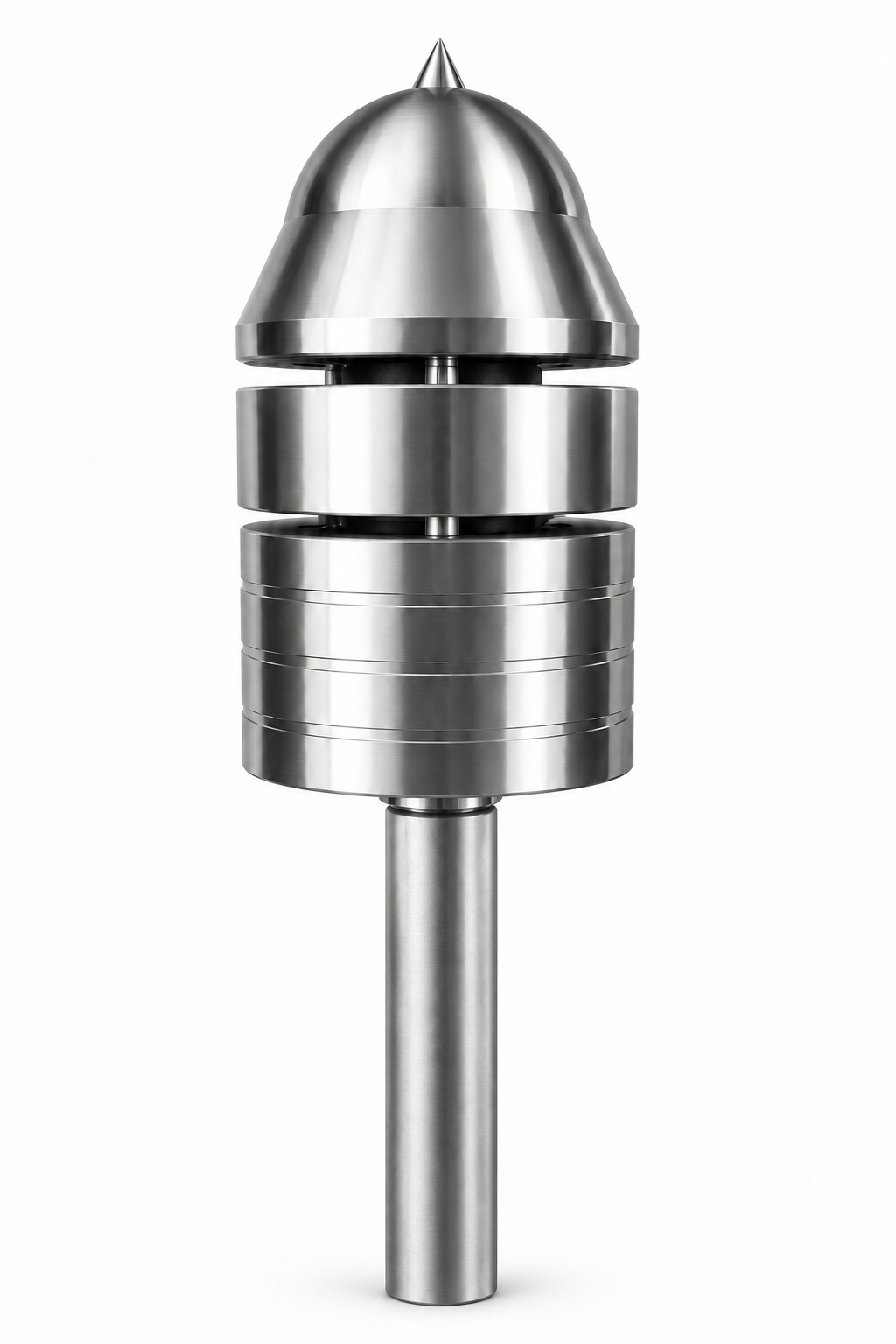

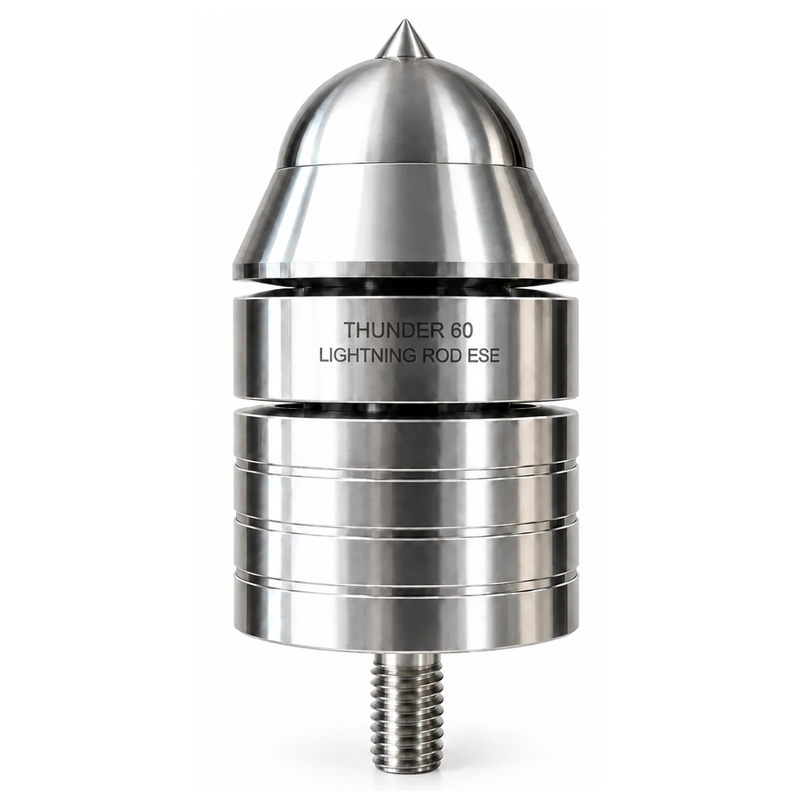

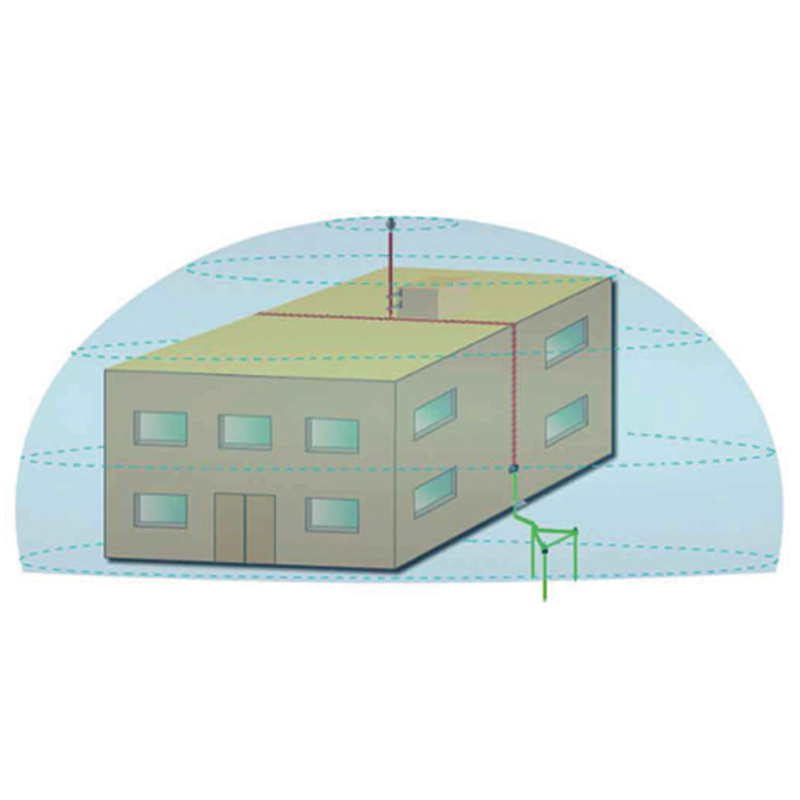

صاعقه گیر الکترونیکی ایرانی (صاعقه گیر ساختمان) مدل صاعقه گیر تندر 60 یا THUNDER 60دارای شعاع پوشش حداکثر 120 متر در اختلاف ارتفاع 60 متر از بالاترین نقطه ساختمان یا تجهیز تحت پوشش می باشد. صاعقه گیر الکترونیکی ایرانی مدل تندر 60 همانطور که از جدول مشاهده می شود تا اختلاف ارتفاع 6 متر شعاع پوشش 107 متر را در کلاس حفاطتی IV تامین می نماید و ایجاد اختلاف ارتفاع بیشتر شعاع پوشش را اندکی افزایش خواهد داد. بنابراین در بسیاری از پروژه های حفاظتی و صاعقه گیر ساختمان به دلیل کاهش هزینه های اقتصادی معمولا ارتفاع دکل را 6 متر انتخاب می نمایند و از احداث دکل های با ارتفاع بالاتر خودداری بعمل می آورند. صاعقه گیر الکترونیکی ایرانی (صاعقه گیر ساختمان) در چهار کلاس حفاظتی عمل می نماید : - کلاس حفاطتی I : در این کلاس احتمال جذب صاعقه 98 درصد و شعاع پوشش با دکل 6 متری 79 متر می باشد. این بدان معناست که در شعاع 79 متر صاعقه با احتمال 98 درصد جذب خواهد شد. - کلاس حفاطتی II : در این کلاس احتمال جذب صاعقه 95 درصد و شعاع پوشش با دکل 6 متری 87 متر می باشد. - کلاس حفاطتی III : در این کلاس احتمال جذب صاعقه 90 درصد و شعاع پوشش با دکل 6 متری 97متر می باشد. - کلاس حفاطتی IV : در این کلاس احتمال جذب صاعقه 80 درصد و شعاع پوشش با دکل 6 متری 107 متر می باشد. *جهت تامین انواع دکل مخصوص صاعقه گیرساختمان ، مشاوره و فروش به بخش تجهیزات ارت و تجهیزات جانبی مراجعه فرمایید. [ برای مشاوره فنی ، اطلاع از قیمت صاعقه گیر ساختمان ، صاعقه گیر THUNDER 60 ، صاعقه گیر تندر 60 ، صاعقه گیر ساختمان ایرانی ، صاعقه گیر ایرانی با شعاع پوشش 120 متر ، فروش صاعقه گیر ساختمان با ما در تماس باشید ] شرکت الکترو توان نماینده و اولین تولید کننده صاعقه گیر الکترونیکی ایرانی ، انواع صاعقه گیر ساختمان و ارایه دهنده مشاوره ، اجرا و فروش سیستم های صاعقه گیرساختمان و مراکز صنعتی با ضمانت یکسال در ایران می باشد.

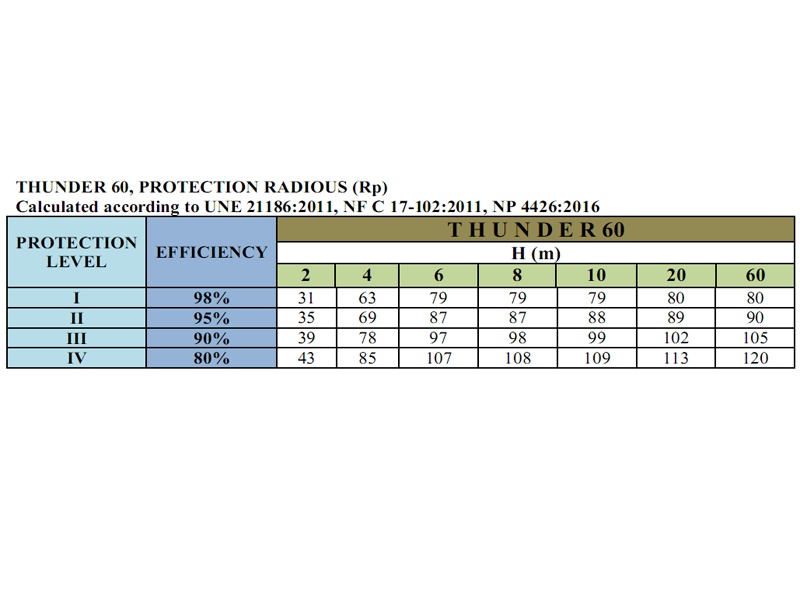

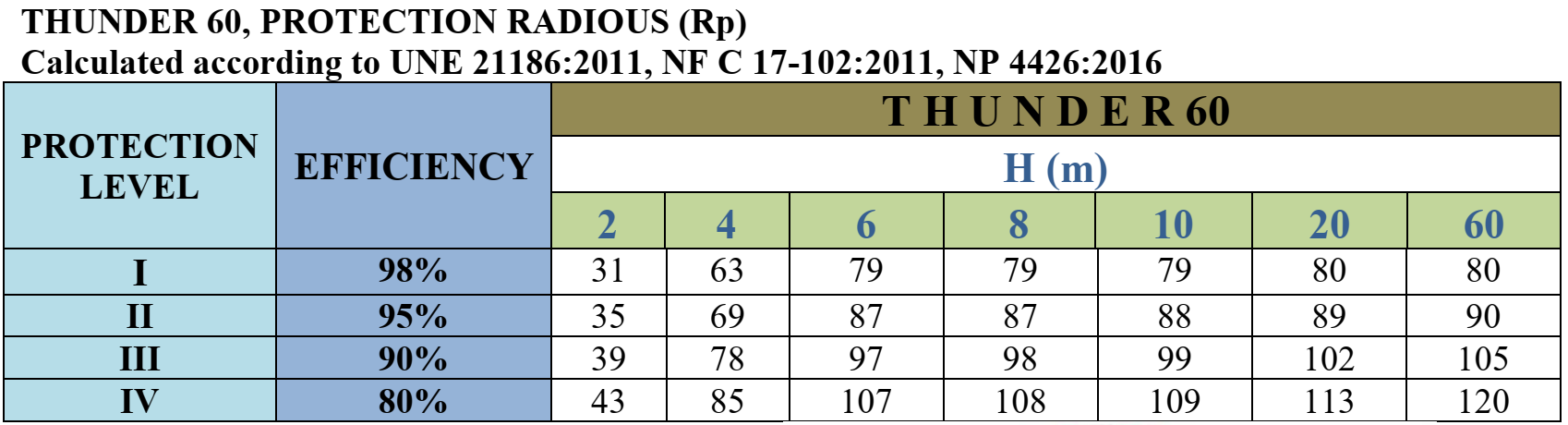

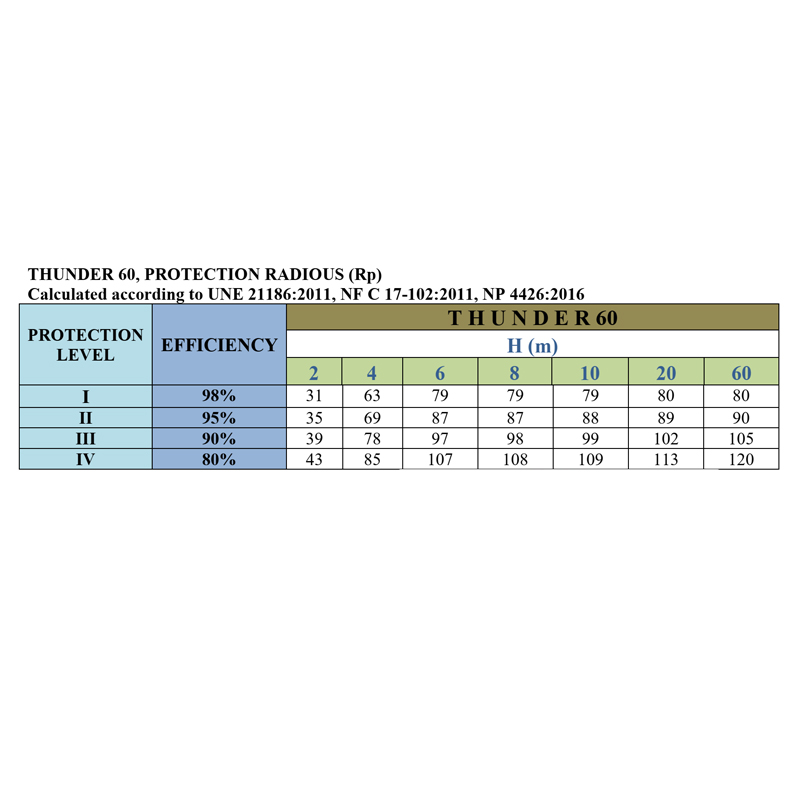

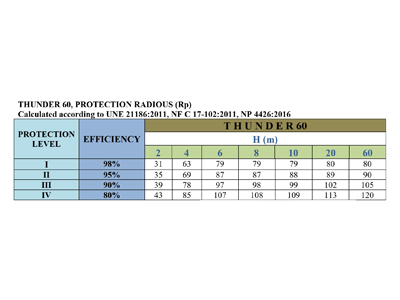

در جدول زیر محاسبات شعاع پوشش بر اساس محاسبات شعاع گوی غلتان ، اختلاف ارتفاع نصب صاعقه گیر ساختمان از بالاترین نقطه و زمان تقدم دریافت جریان صاعقه طبق استاندارد NFC 17 102 آمده است. در این جدول بطور مثال صاعقه گیر تندر 60 با نصب در ارتفاع 8 متر در کلاس 3 حفاظتی 98 متر را پوشش میدهد.

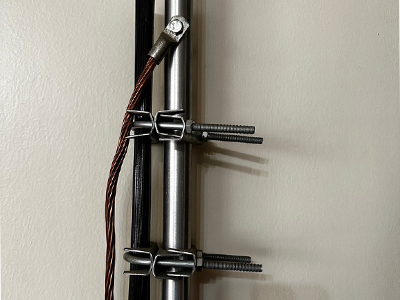

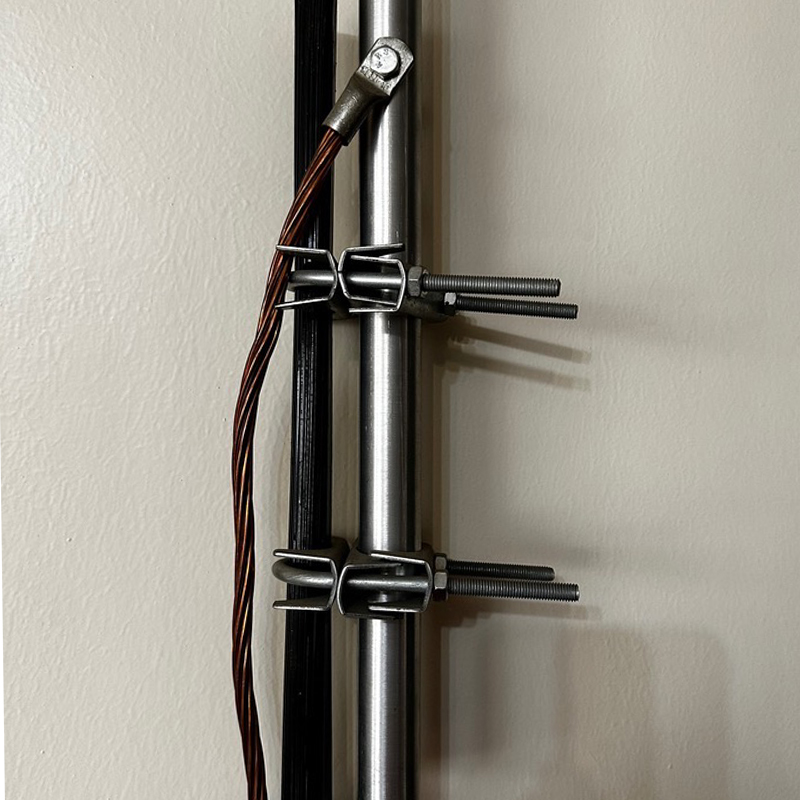

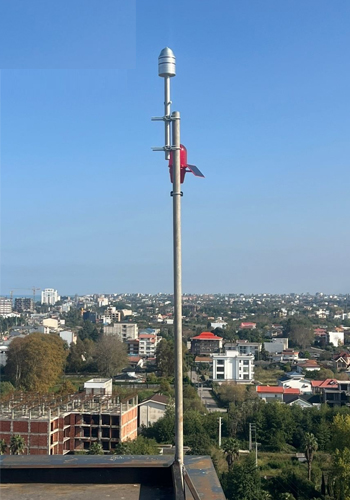

و به طبع آن مشخص شدن شعاع پوشش ، صاعقه گیر انتخاب شده و برای نصب در بالاترین نقطه ساختمان از دکل های مخصوص به ارتفاع 5 الی 6 متر استفاده می کنیم . این دکل ها با ساختار تلسکوپی که دارند به راحتی قابل نصب هستند به این ترتیب که پلیت لولادار پایین به سر ستون در اسکلت فلزی و بتنی جوش داده شده و در حالت افقی سکشن های دکل را بیرون آورده و با پیچ و مهره به یکدیگر میبندیم و سپس سری صاعقه گیر را در سکشن آخر بسته و هادی نزولی را با بست کمربندی به بدنه دکل مهار می نماییم . پس از اتمام مراحل فوق ، به کمک لولایی که در بیس پلیت دکل وجود دارد ، دکل را به حالت عمودی برگردانده و سپس پلیت دوم را به پلیت اول (یا زیرین که به قبلا به سر ستون جوش دادیم) جوش می دهیم . در بسیاری موارد جهت رعایت استانداردها و بدلیل نزدیکی با فرودگاه ها از چراغ چشمک زن سولار نیز بر روی دکل استفاده میشود تا محل قرار گیری سری صاعقه گیر ساختمان مشخص باشد . نصب چراغ چشمک زن جزو ضروریات اجرای سیستم صاعقه گیر نمی باشد و عدم نصب آن هیچگونه مشکلی را ایجاد نخواهد کرد و صرفا بصورت یک تجهیز آپشن در نظر گرفته می شود.
