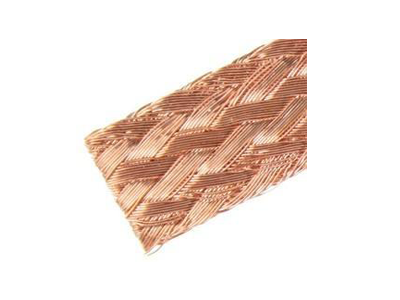

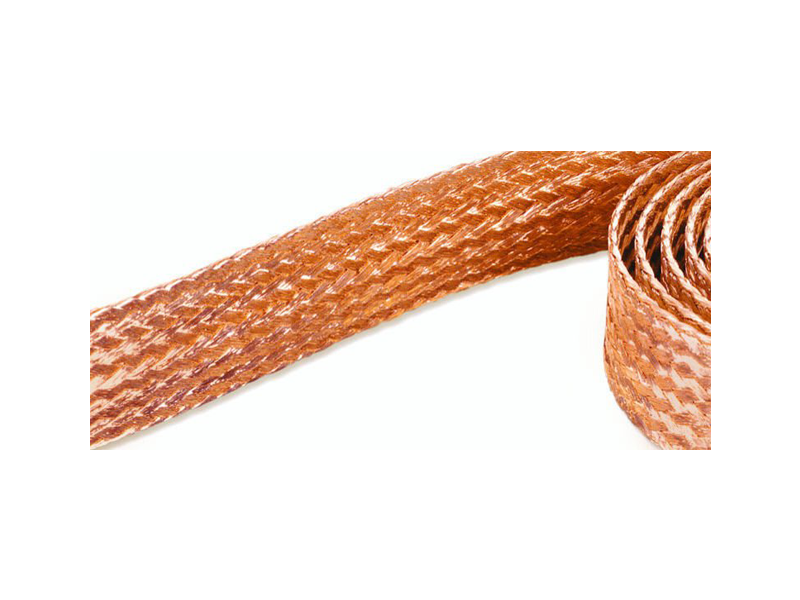

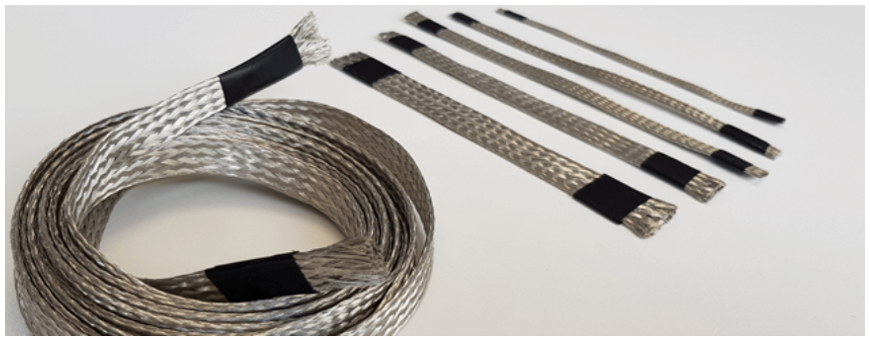

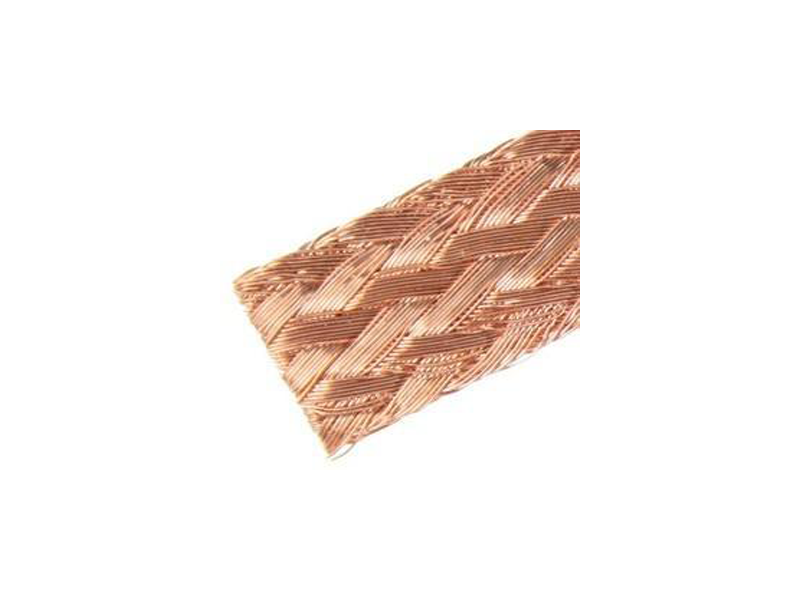

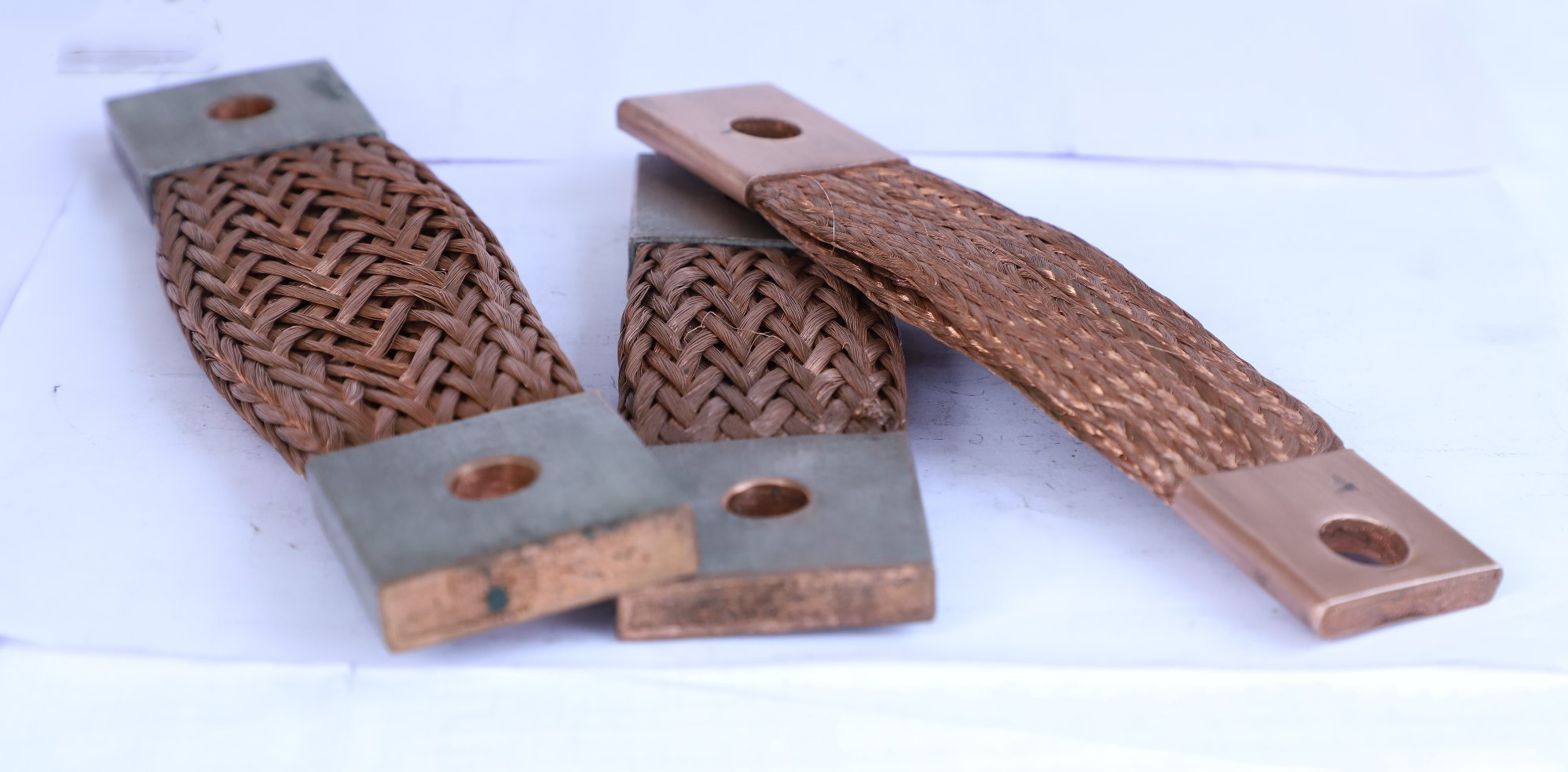

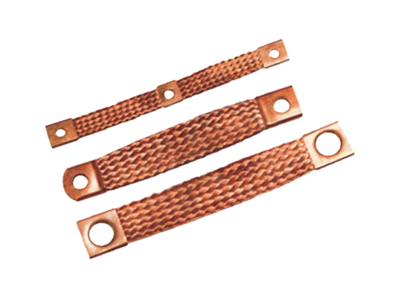

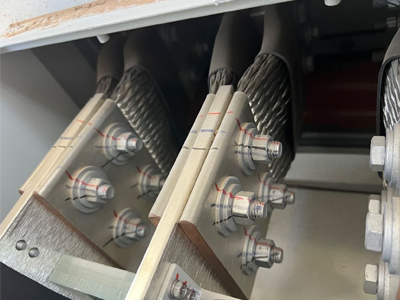

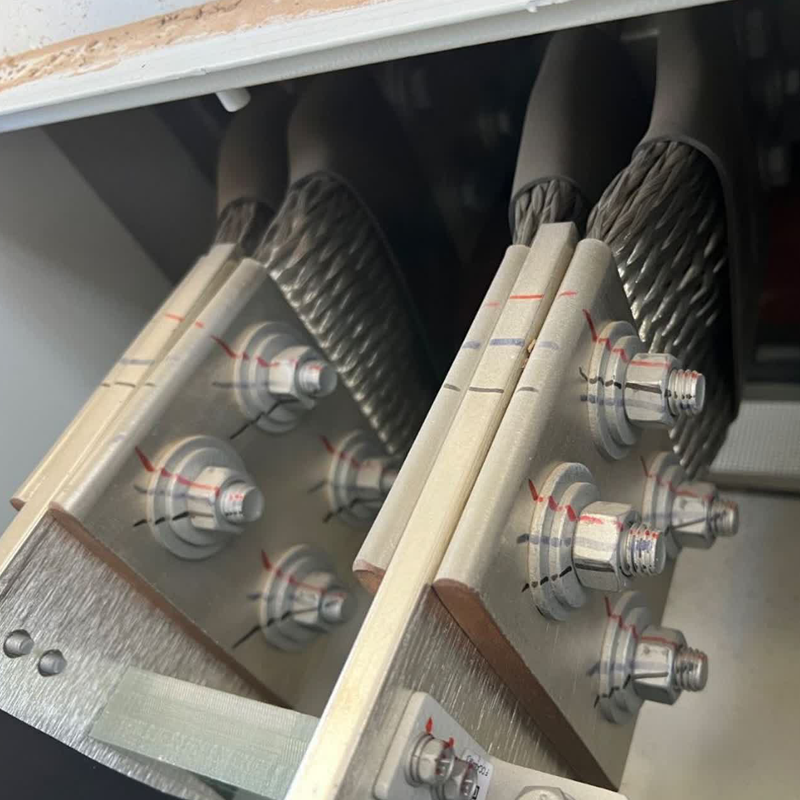

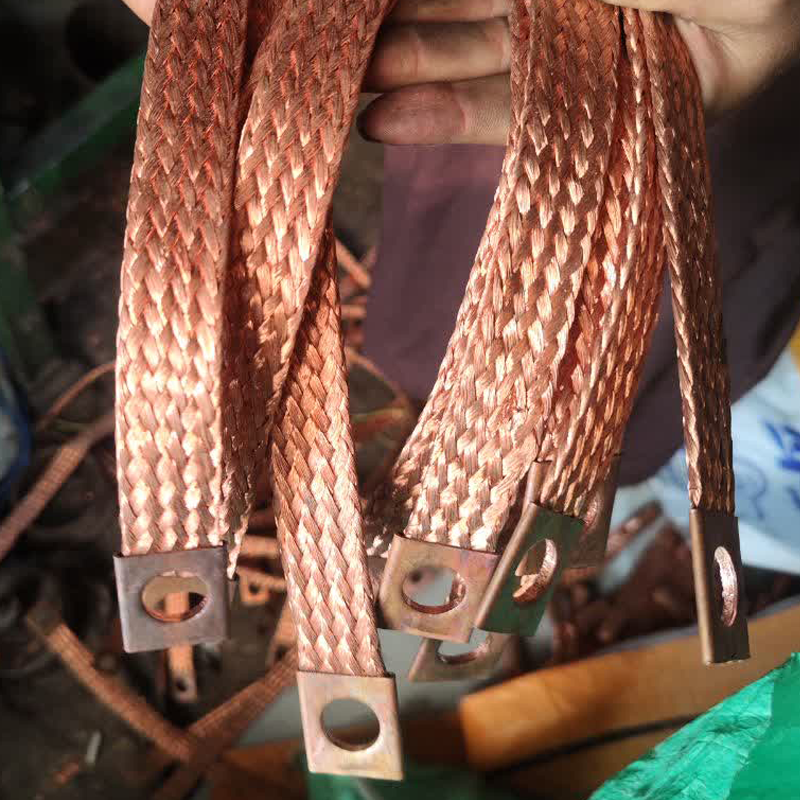

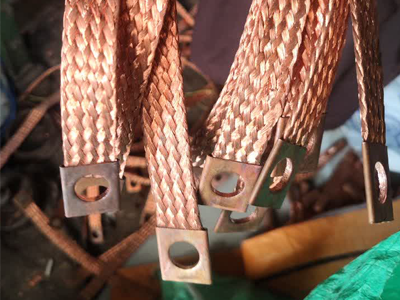

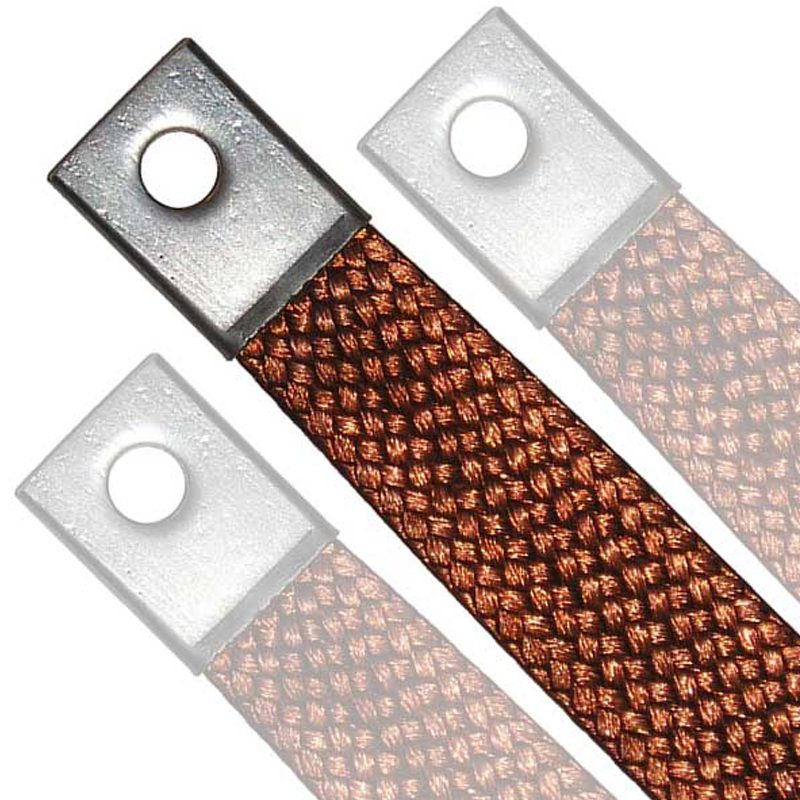

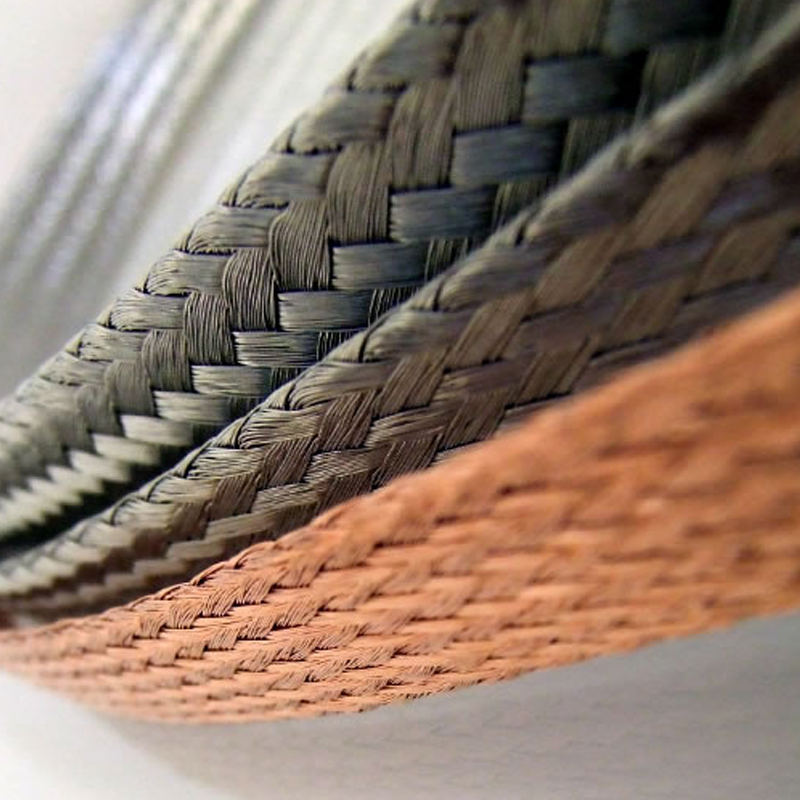

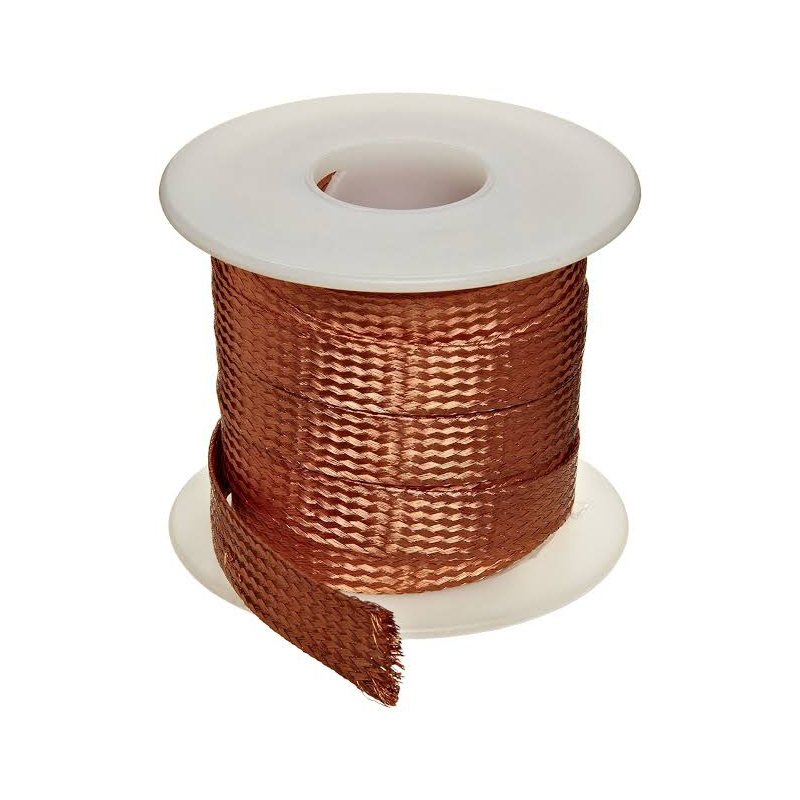

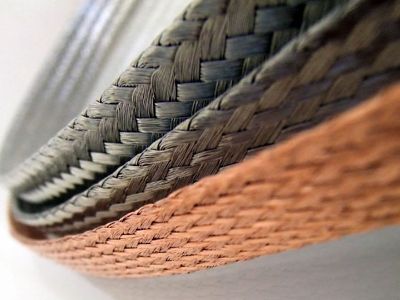

تسمه مسی بافته شده یا تسمه قابل انعطاف بطور گسترده ای در صنایع مختلف جهت همبندی قطعات متحرک از قبیل درب تابلوهای برق ، در و پنجره ، دکل های چند تکه متحرک و یا دستگاه های پرس مورد استفاده قرار می گیرد. این تسمه از رشته های مسی نازک تشکیل شده است که در طرح های گوناگون به یکدیگر بافته شده اند و اغلب در قطع های سفارشی تولید ، و دو سر آنها جهت پیچ کردن با قطعات مس ، پرس و سوراخکاری می گردد. تسمه مسی بافته شده در شرایطی که محیط دارای اسیدها و بخارات شیمیایی و سطح خوردگی بالایی می باشد ، جهت حفاظت بیشتر قلع اندود می نمایند. در بخش توضیحات (ذیل همین صفحه) ابعاد استاندارد تسمه مسی بافته شده ارایه گردیده است و همچنین تمامی ابعاد مدنظر کارفرما قابل سفارشی سازی و تولید می باشد . [جهت اطلاع از قیمت ها و سفارش با ما در ارتباط باشید] شرکت الکترو توان تامین کننده تجهیزات ،مشاوره فنی و اجرا کننده سیستم های ارت حفاظتی به ویژه سیستم اتصال به زمین صاعقه گیر با ضمانت یکسال در ایران می باشد.

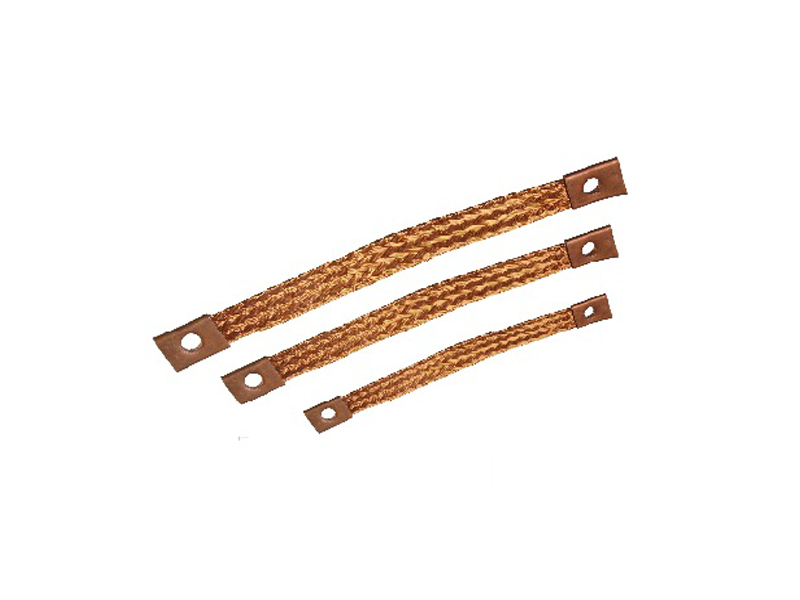

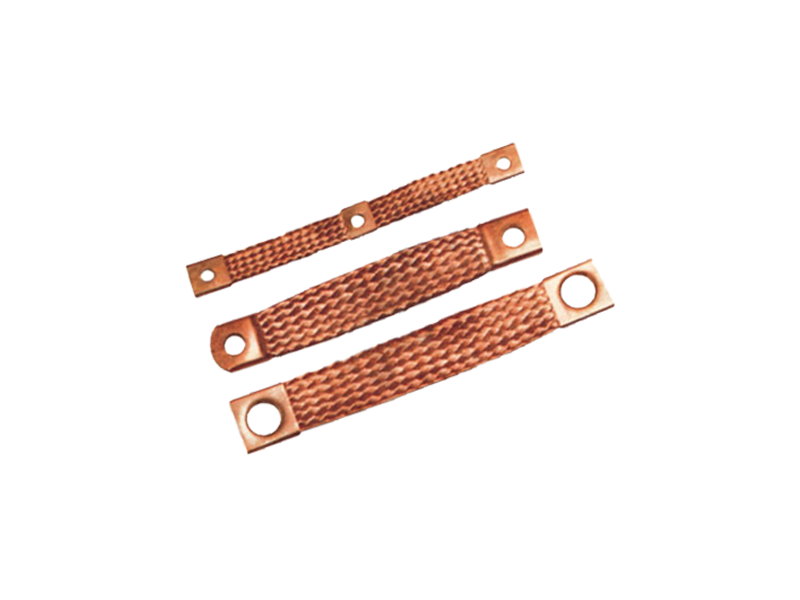

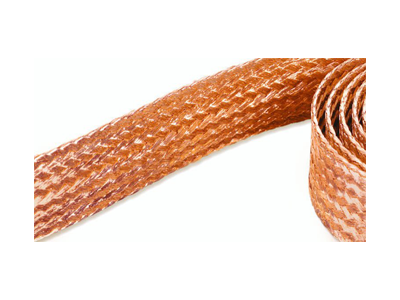

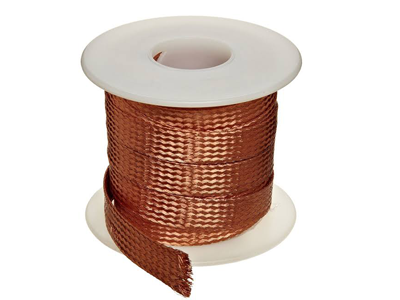

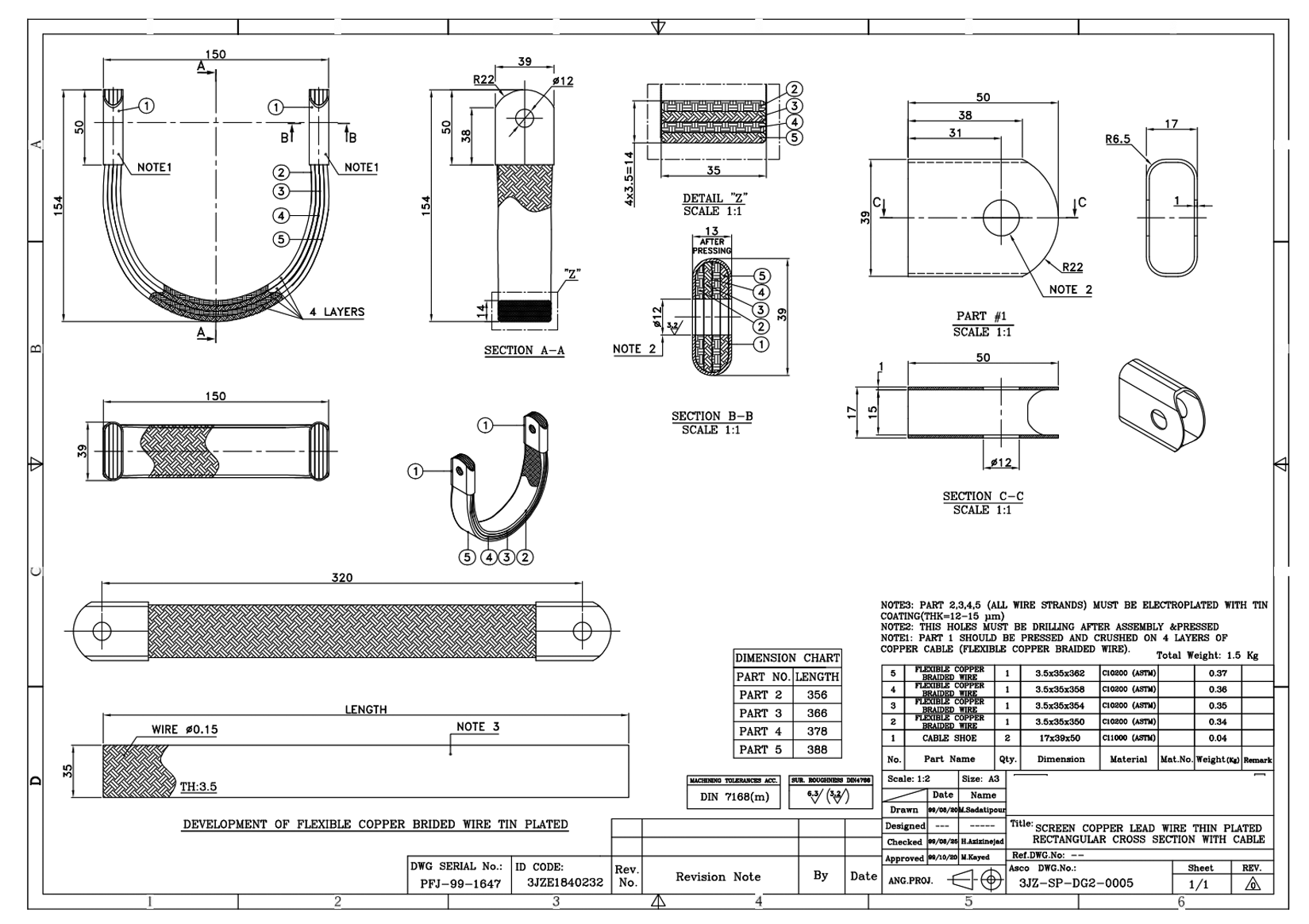

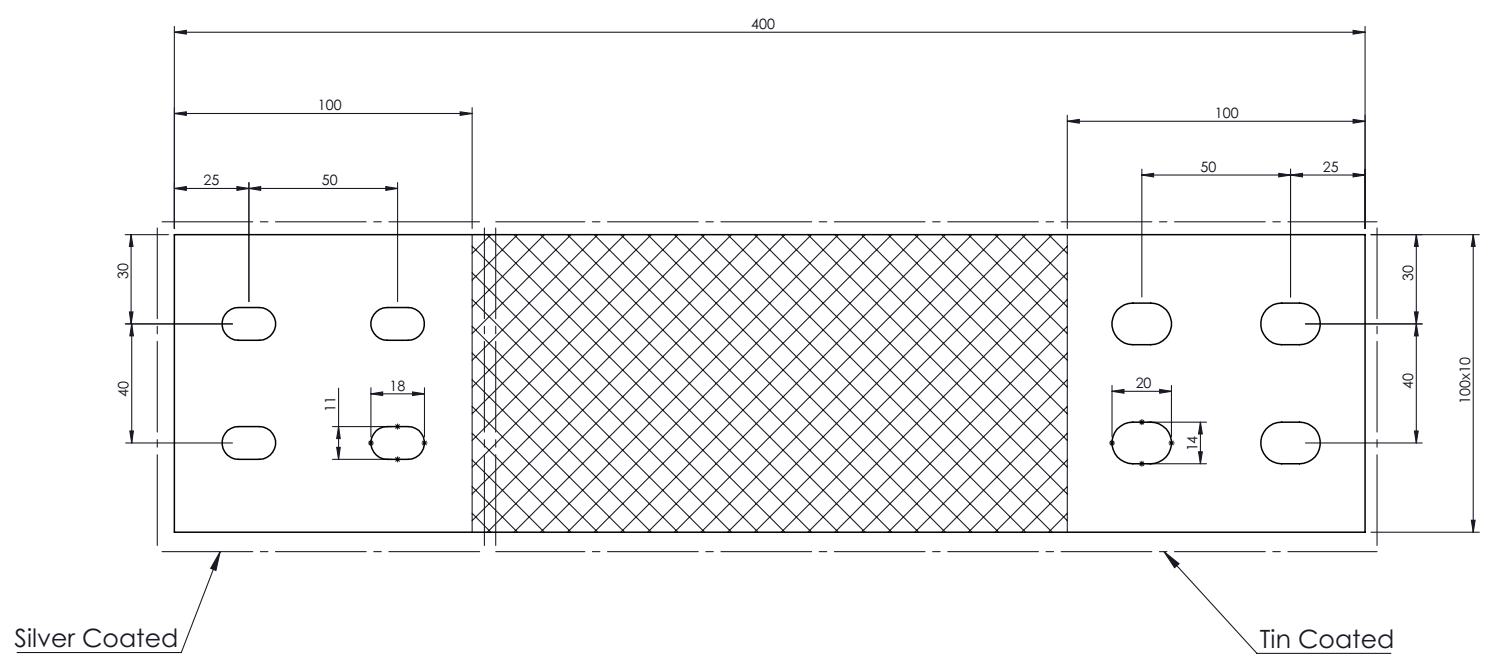

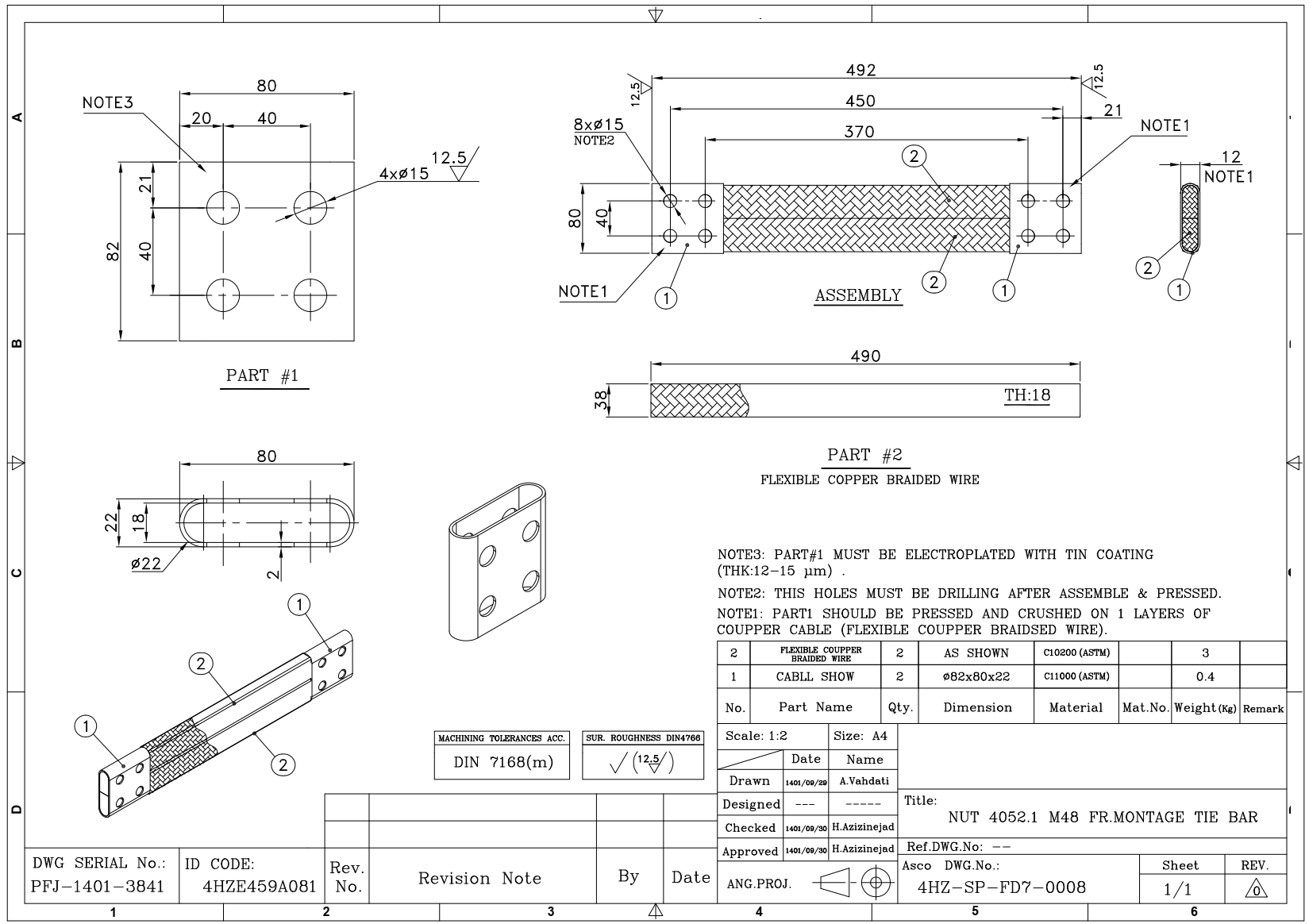

تسمه مسی بافته شده یا شیلد مسی بافته در ابعاد گوناگون و سایزهای متفاوت قابل تولید می باشد . همچنین در بسیاری از موارد جهت جلوگیری از خوردگی عملیات قلع اندود با بهترین کیفیت می بایست بر روی این تسمه ها انجام گیرد. بطور کلی در انتخاب سایز تسمه مسی بافته شده ، پارامترهای از قبیل شدت جریان قابل تحمل شیلد بافته ، میزان استحکام و تنش مکانیکی و همچنین میزان انعطاف پذیری در نظر گرفته می شود . از این رو جهت طراحی شیلد بافته ، می بایست طول ، عرض و ضخامت تسمه مورد نظر را محاسبه نمود . در مواردی که نیاز به اتصال طول مشخصی از شیلد بافته (تسمه مسی بافته شده) میان دو المان باشد ، در طراحی سر شیلد باید پرس کاری انجام شده و مطابق با نقشه سوراخکاری های دقیقی انجام گردد و این لزوم یک طراحی دقیق و همچنین در تولید ، لزوم کار با دستگاه های مخصوص برش زنی و سوراخکاری و پرس منظم را نشان می دهد.

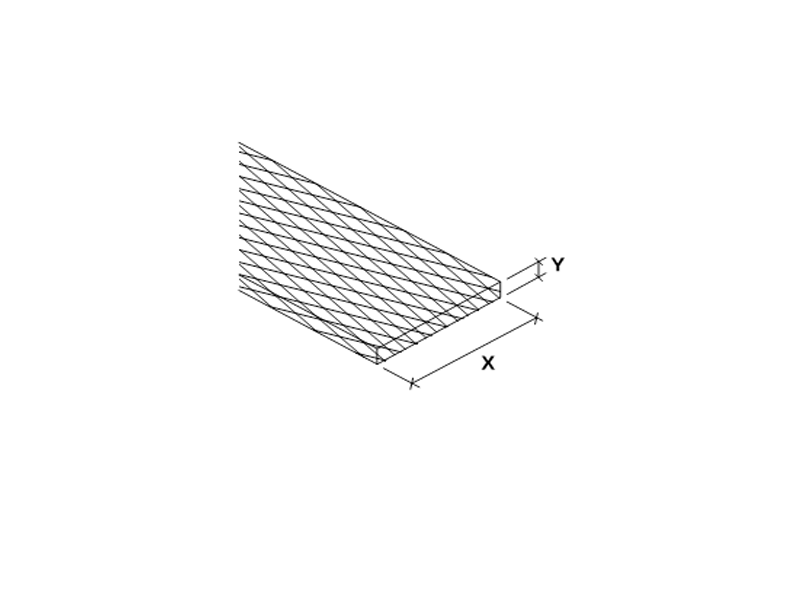

ابعاد تسمه مسی بافته شده طبق استاندارد BS EN 13602 به شرح ذیل می باشد : - تسمه (1*12)به ضخامت 1 میلی متر و عرض 12 میلی متر ، وزن تقریبی هر متر : 0/06 کیلوگرم - تسمه (1/5*15)به ضخامت 1/5 میلی متر و عرض 15 میلی متر ، وزن تقریبی هر متر : 0/1کیلوگرم - تسمه (2/5*19)به ضخامت 2/5 میلی متر و عرض 19 میلی متر ، وزن تقریبی هر متر : 0/16کیلوگرم - تسمه (3*25)به ضخامت 3 میلی متر و عرض 25 میلی متر ، وزن تقریبی هر متر : 0/25کیلوگرم - تسمه (3/5*25)به ضخامت 3/5 میلی متر و عرض 25 میلی متر ، وزن تقریبی هر متر : 0/34کیلوگرم - تسمه (5*30)به ضخامت 5 میلی متر و عرض 30 میلی متر ، وزن تقریبی هر متر : 0/49کیلوگرم - تسمه (6*32)به ضخامت 6 میلی متر و عرض 32 میلی متر ، وزن تقریبی هر متر : 0/63کیلوگرم - تسمه (6*37)به ضخامت 6 میلی متر و عرض 37 میلی متر ، وزن تقریبی هر متر : 0/93کیلوگرم - تسمه (6*45)به ضخامت 6 میلی متر و عرض 45 میلی متر ، وزن تقریبی هر متر : 1/15کیلوگرم - تسمه (8*50)به ضخامت 8 میلی متر و عرض 50 میلی متر ، وزن تقریبی هر متر : 1/45کیلوگرم

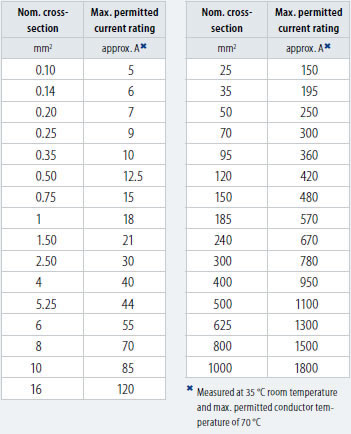

یکی دیگر از عواملی که در انتخاب تسمه مسی بافته شده مناسب اهمیت دارد ، انتخاب سایز و ابعاد تسمه با توجه به میزان آمپراژ قابل تحمل و مورد نیاز ، می باشد. در این جدول میزان جریان قابل تحمل شیلد بافته مسی بر اساس سایز سطح مقطع آورده شده است . لازم به ذکر است که جریان های محاسبه شده در محیطی با دمای 35 درجه سانتیگراد بدست آمده و در صورتی که محل استفاده از تسمه مسی بافته شده گرمتر از این میزان باشد ، می بایست جریان عبوری را کاهش داد یا در طراحی تسمه مسی بافته بزرگتری را انتخاب نمود .
نحوه محاسبه سطح مقطع عبارتست از حاصلضرب عرض و ضخامت بر حسب میلیمتر . بعنوان مثال یک تسمه با عرض 20 میلیمتر و ضخامت 5 میلیمتر ( تسمه مسی بافته شده 20*5) دارای سطح مقطع 100 میلیمتر مربع بوده و حداکثر جریان مجاز عبوری از آن در دمای تا 35 درجه سانتیگراد 360 آمپر خواهد بود. همچنین تسمه بافته قلع اندود از نقطه نظر عبور جریان با تسمه بافته مسی تفاوتی ندارد .
