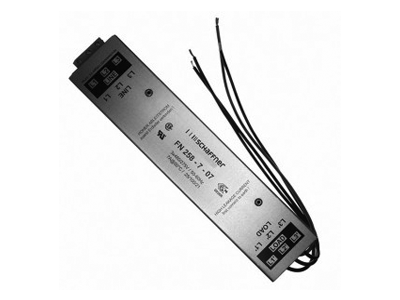

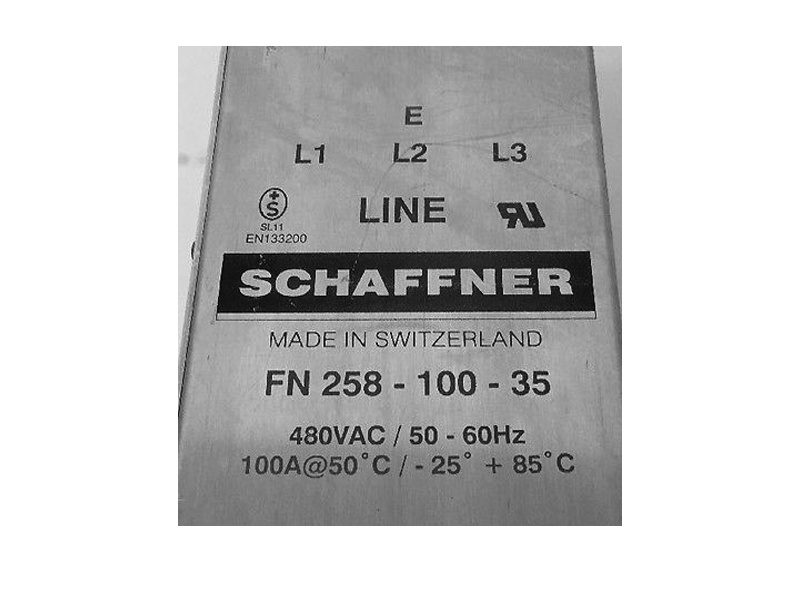

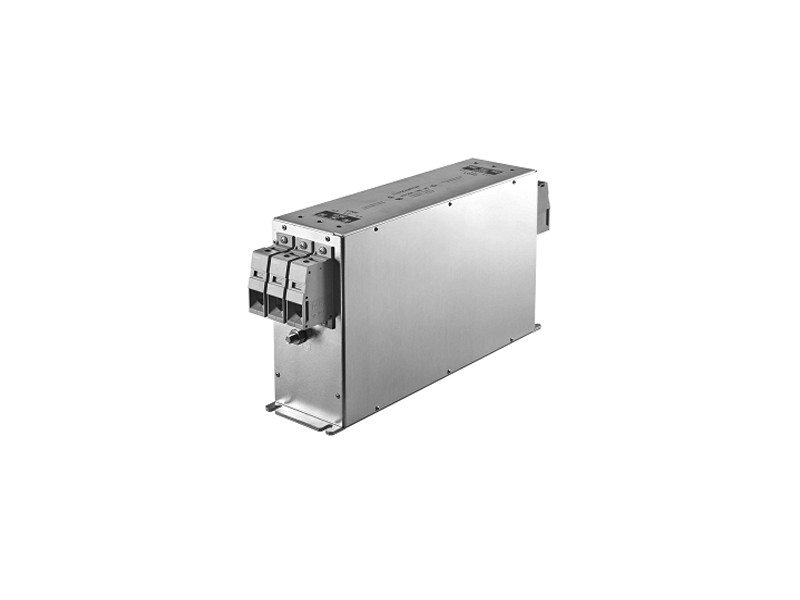

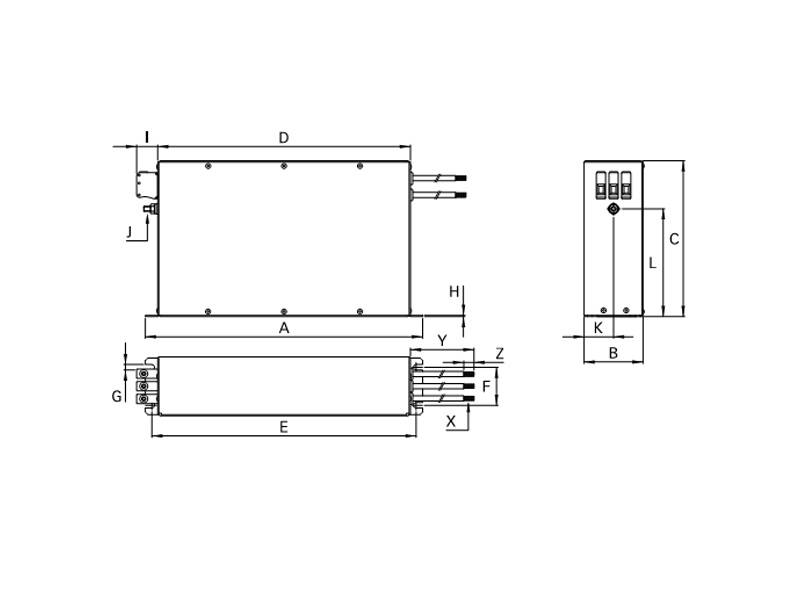

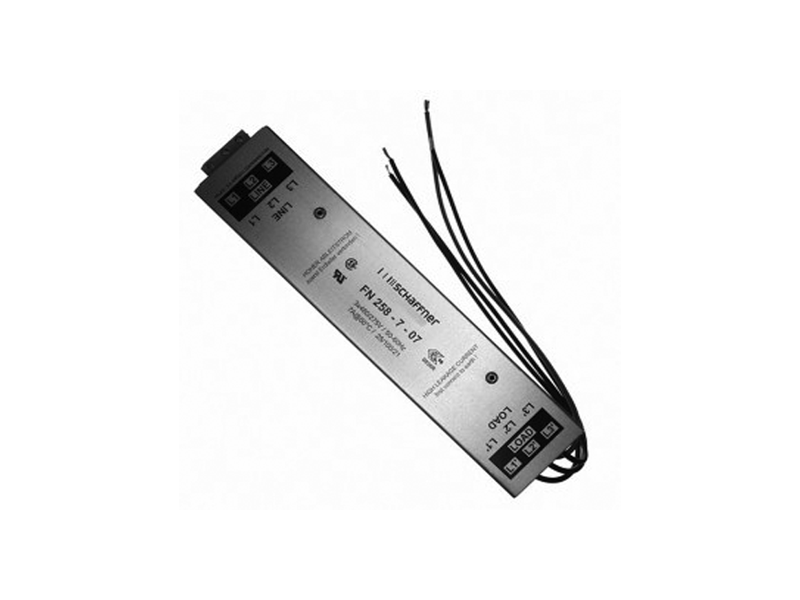

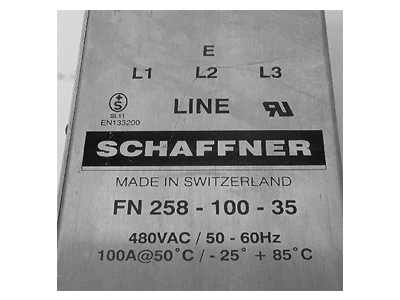

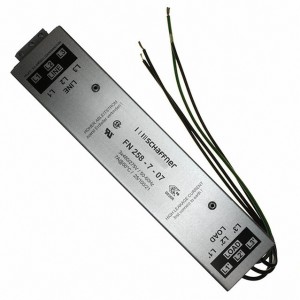

فیلتر اینورتر سه فاز مدل FN 258 محصول شرکت SCHAFFNER سوئیسی - آمریکایی در رنج جریان 7 تا 250 آمپر طراحی گردیده و دو طبقه ( دومداره ) می باشد. معادل فیلتر اینورتر سه فاز FN 258 فیلتر ET3EMIHD -380 محصول شرکت الکترو توان است. ابعاد این فیلتر بصورت کتابی می باشد که جهت فضاهای باریک ساخته شده است در صورتی که فیلتر ET3EMIHD -380 در عین کامپکت بودن بصورت عریض ساخته می شود. از ویژگی های فیلتر اینورتر سه فاز ( نویز فیلتر اینورتر ) می توان به موارد زیر اشاره نمود : - مدل FN 258 با فناوری پیشرفته در طراحی مدار رنج وسیع و قابل اطمینانی در حذف نویز داشته و سازگاری کلاس A و حتی محدودیت های کلاس B را هم پوشش میدهد - با رنج ولتاژ 480 ولت AC . رنج جریانی 7 تا 250 آمپر طیف وسیع و گسترده ای از اینورترها و درایوهت را در سراسر جهان پشتیبانی می نماید - ورژن FN 258 HV با رنج جریان تا حداکثر 130 آمپر برای شبکه های سه فاز با ولتاژ 690 ولت AC طراحی گردیده است - ورژن FN 258 HVIT با رنج جریان تا حداکثر 130 آمپر برای شبکه های IT با ولتاژ 690 ولت AC طراحی گردیده است - ورژن های FN 258 L و FN 258 P : طراحی شده بر اساس غلبه بر کاربردهای حساس به جریان نشتی است و توجه نکردن به جریان نشتی باعث تریپ دادن دتکتورها خواهد شد. ] جهت اطلاع از شرایط ساخت فیلتر ، مشاوره فنی ، استعلام قیمت و خرید با ما در ارتباط باشید[ شرکت الکتروتوان تولید کننده انواع نویز فیلتر برند ETCO بصورت تک فاز ، سه فاز ، سه فاز با نول و انواع فیلترهای سینوسی خروجی در ایران با ضمانت یکسال می باشد.
جهت آشنایی با فیلتر اینورتر سه فاز محصول شرکت الکترو توان مدل ET3EMIHD -380 اینجا کلیک نمایید.
- درایوهای سرعت متغیر درایو و سیستم های PDS
- ورودی اینورتر سه فاز
- شبکه های تامین توان سیستم های انتقال و پردازش دیتا (IT)
- تجهیزات پردازش و اتوماسیون صنعتی
- پاور ساپلای (منبع تغذیه ) سه فاز و UPS ها
- کابردهای نیازمند به جریان نشتی کم

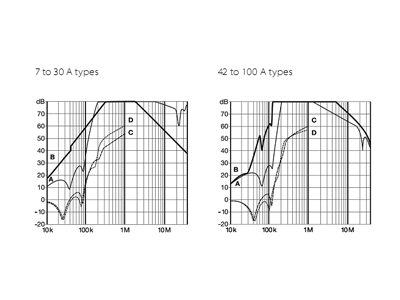

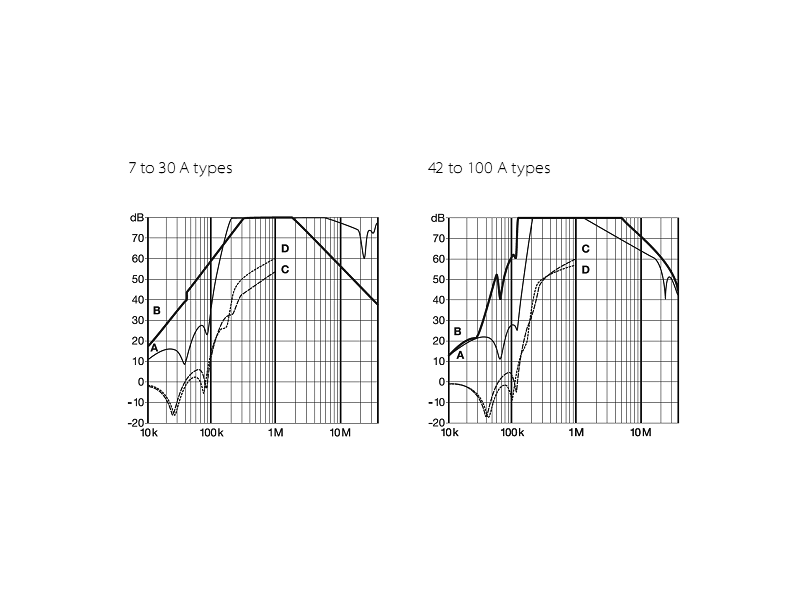

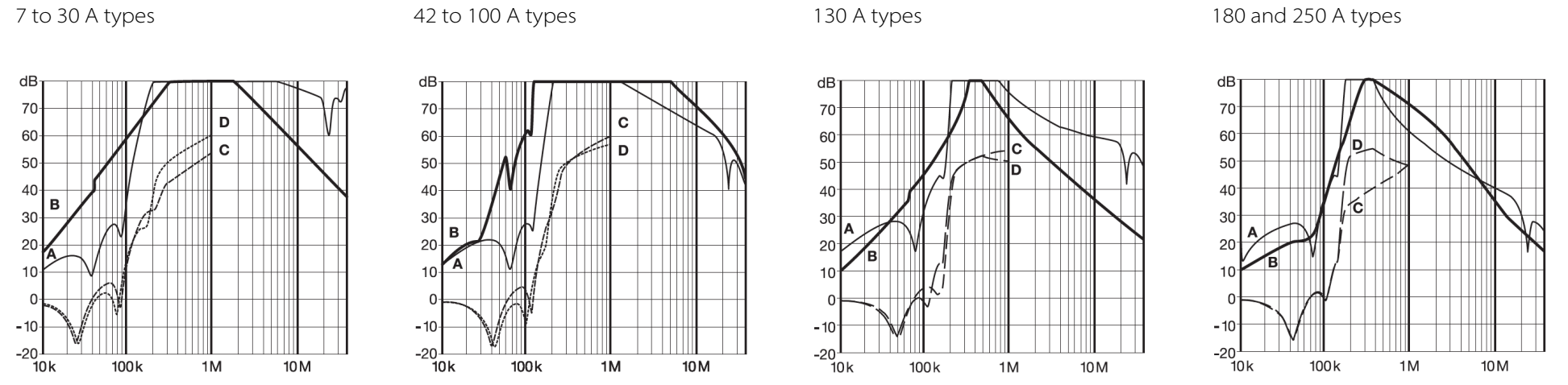

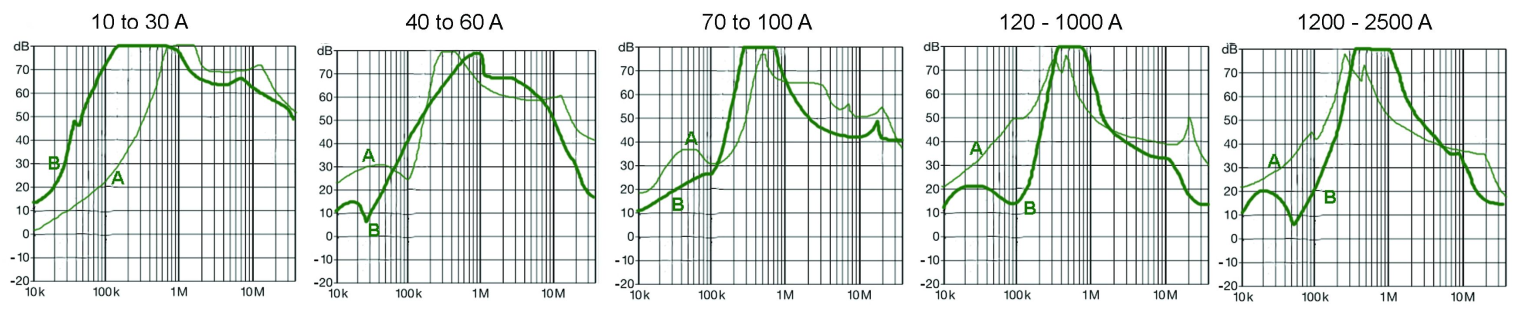

در تصویر زیر نمودار تضعیف و میرایی دو برند ETCO و Schaffner را بر اساس و به تفکیک جریان نامی مشاهده می نمایید. که نشان دهنده رقابت بسیار نزدیک دو برند می باشد. باید توجه داشت نویز فیلتر ETCO با مدل ET3EMIHD -380 را نیز می توان بر اساس نمونه خارجی از لحاظ ولتازی و شرایط خاص شبکه ای که قرار است در آن مورد استفاده قرار گیرد می توان اصلاح نمود . در این رابطه با ما در تماس باشید.
باید توجه داشت مهمترین کاربرد نویز فیلتر emi در صنعت برای جایگذاری در ورودی اینورترها می باشد . اینورترها مهمترین منابع تولید نویز هستند که این نویز را از سمت ورودی به شبکه متصل تزریق کرده و با افزایش سطح نویز و شدت آن در شبکه باعث اختلال در عملکرد تجهیزات الکترونیکی ، مدارات فرمان و PLC ها ، سنسورها و ابزار دقیق ، سیستم های روشنایی ، تجهیزات اتوماسیون صنعتی ، دوربین های مدار بسته و ... خواهد شد. همچنین نویز تولیدی در اینورترها باعث تاثیر گذاری اینورترها بر روی یکدیگر شده و سازگاری الکترو مغناطیسی یکدیگر را مختل می نماید. بنا بر این استفاده از نویز فیلتر اینورتر در ورودی یکی از شرایط لازم و کافی در برقراری EMC ( سازگاری الکترومغناطیسی) در یک مجموعه صنعتی می باشد.
